34. Предназначение, принцип работы, основные характеристики передающего устройства первичного канала дрл-6м2

Передающее устройство ПУ-I предназначено для генерации мощных ВЧИ требуемой длительности с заданным периодом следования. Оно состоит из двух передатчиков ПД-1 и ПД-2, одинаковых по построению и принципу работы. Когда работает один из передатчиков, другой находится в резерве. Каждый из передатчиков может работать в режимах ПАРН, СДЦ и ПАСС. Основным режимом работы ПУ-I является совмещенный режим ПАРН+СДЦ (ПАСС).

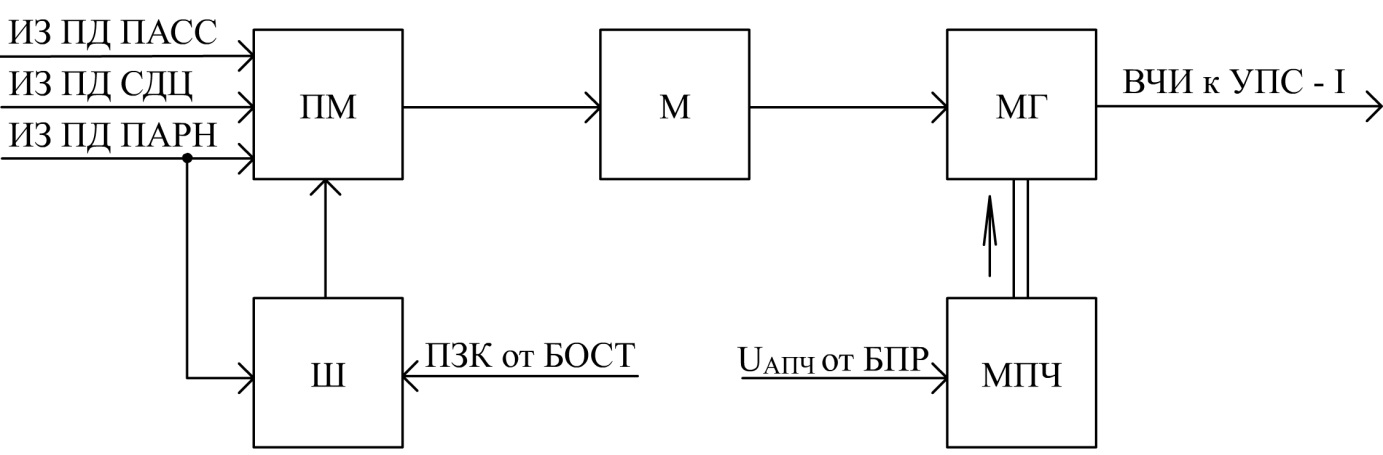

Структурная схема ППК:

Это типовая схема некогерентного импульсного передатчика, которая позволяет получить ВЧИ очень большой мощности и малой длительности, но имеет сравнительно большую относительную нестабильность частоты (10^-3…10^-4).

Передатчик первичного канала работает следующим образом. На подмодулятор (ПМ) из УСФИ поступают импульсы запуска передатчика ИЗ ПД ПАРН, ИЗ ПД ПАСС, ИЗ ПД СДЦ и импульсы признаков запросных кодов ПЗК. Подмодулятор формирует ВИ величиной 800…900 В и длительностью, соответствующей режиму работы ПУ-I. Период следования видеоимпульсов ПМ задают ИЗ ПД (ПАСС, ПАРН, СДЦ), а их длительность определяется формирующими цепочками блокинг-генератора (БГ), которые изменяются при изменении режима работы ПУ-I.

В режиме ПАРН подмодулятор с помощью шифратора из ИЗ ПД ПАРН формирует пару видеоимпульсов с кодовым интервалом 9,4 или 14 мкс. Выбор кодового интервала τ_К осуществляют импульсы ПЗК, приходящие от ПФ УСФИ (БОСТ – блок обработки, синхронизации и трансляции). Сформированная пара видеоимпульсов ИЗ ПД ПАРН подается на смеситель в ПМ и далее на БГ и усилитель. Выходные импульсы ПМ поступают на модулятор (М).

В режимах СДЦ и ПАСС шифратор отключается, и подмодулятор формирует один видеоимпульс.

Модулятор предназначен для формирования отрицательных высоковольтных ВИ (-26 кВ), питающих магнетронный генератор МГ во время генерации им ВЧИ. Высоковольтные импульсы М формируются путем усиления в импульсном трансформаторе импульсов разряда накопительной емкости под действием импульса ПМ. Накопительная емкость заряжается от высоковольтного выпрямителя (≈30 кВ), составляющего основу модулятора.

С приходом импульса от модулятора магнетрон возбуждается и генерирует ВЧИ в течение времени действия импульса модулятора. С выхода МГ ВЧИ поступают в УПС-I и через него на облучатель антенны ДРЛ. В УПС-I ВЧИ проходят через секцию измерителя средней мощности передатчика.

В передатчике предусмотрена электромеханическая перестройка и подстройка частоты магнетрона. Поддержание частоты МГ, близкой к номинальной (автоматическая подстройка частоты - АПЧ), осуществляется механизмом подстройки частоты (МПЧ) путем перемещения штыря в резонансной камере МГ. Штырь перемещается мотором под действием управляющего напряжения U_АПЧ, поступающего из блока подстройки частоты (БПЧ) соответствующего приемника (ПР-1 или ПР-2).

Основные характеристики:

Ти= 2000; 800/1200 мкс, τи =1,2; 2,4 мкс, Pизл=200 кВт, fo

34. Предназначение, принцип работы и характеристики приемного устройства первичного канала дрл-6м2

Приемное устройство первичного канала предназначено:

• для приема высокочастотных импульсов от А₀ (преобразованных отраженных радиоимпульсов);

• частотной селекции ВЧИ;

• необходимого усиления ВЧИ;

• детектирования ВЧИ и передачи видеоимпульсов в устройство обработки видеосигналов;

• формирования управляющего напряжения для МПЧ.

В состав ПРУ-I входит два приемника БПР-011 (БПР-1, БПР-2), одинаковые по построению и отличающиеся только частотой настройки, а также два блока подстройки частоты БПЧ-С (БПЧ-1, БПЧ-2), вырабатывающие управляющие сигналы U_АПЧ для МПЧ.

Приемное устройство первичного канала обеспечивает работу ДРЛ в совмещенном режиме ПАРН+СДЦ (ПАСС) или в раздельных режимах ПАРН, СДЦ, ПАСС.

При работе ДРЛ в совмещенном режиме БПР-1 работает на частоте f₁ и осуществляет некогерентную обработку отраженных сигналов в режиме ПАРН. БПР-2 осуществляет когерентную обработку отраженного сигнала на частоте f₂ в режиме СДЦ.

В состав каждого БПР входят:

БВУ СВЧ – блок входного усилителя сигналов СВЧ;

БПР-011 – блок приемника;

БПЧ-С – блок подстройки частоты.

Конструктивно БВУ СВЧ входит в состав БПР-011.

В режиме ПАРН пачка отраженных парных радиоимпульсов принимается антенной А₀, преобразуется в пачку ВЧИ, которые через УПС-I поступают на вход БВЧ СВЧ. После предварительного усиления на несущей частоте ВЧИ поступают через преселектор (ПрС) на балансный смеситель (СМ). Преселектор на входе СМ обеспечивает подавление помехового сигнала на зеркальной частоте f_ЗЕРК = f_Г + f_ПР.0. На СМ подается также гармонический сигнал СВЧ гетеродина, расположенного в БПЧ-С.

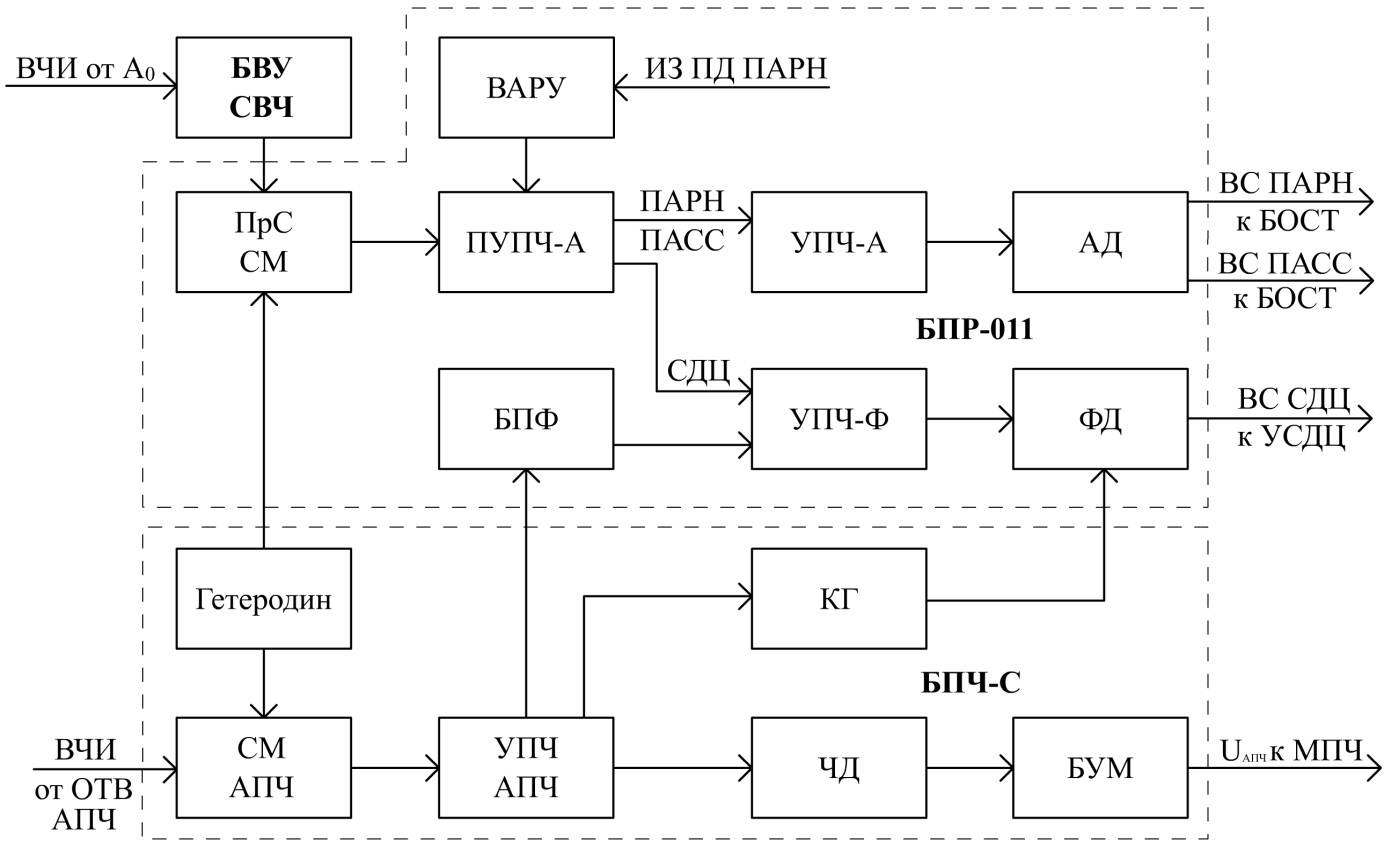

Структурная схема приемника первичного канала

Преобразованный на промежуточную частоту сигнал с выхода СМ поступает на предварительный усилитель промежуточной частоты (ПУПЧ), коэффициент усиления которого устанавливается схемой временной автоматической регулировки усиления (ВАРУ). Схема ВАРУ запускается ИЗ ПД ПАРН от УСФИ. Она обеспечивает изменение коэффициента усиления приемника во времени (по дальности) с целью предотвращения перегрузки приемника мощными отраженными сигналами от близко расположенных местных объектов и получения равноконтрастных отметок одинаковых целей независимо от дальности.

Выходной сигнал ПУПЧ поступает в УПЧ-А, где осуществляется основная частотная селекция и основное усиление сигналов f_ПР.0. Амплитудный детектор (АД) выделяет огибающие ВЧИ. Полученная пачка парных ВИ (ВС ПАРН) поступает в УПАП (на БОСТ - блок обработки, синхронизации и трансляции) для «очистки» от импульсных помех.

Блок подстройки частоты предназначен для поддержания постоянства несущей частоты колебаний МГ.

Работа приемника в режиме ПАСС аналогична работе приемника в режиме ПАРН и отличается только тем, что вместо пачки парных ВЧИ длительностью 1,2 мкс приемник обрабатывает пачку одиночных ВЧИ длительностью 2,4 мкс. На вход приемника поступают ВЧИ от целей и от местных предметов (пассивные помехи). Когда помехи засвечивают экран индикатора и затрудняют обнаружение отметок целей, в ДРЛ включаются режим СДЦ и БПР-2.

В режиме СДЦ импульсы с переменным интервалом следования поступают в БВУ СВЧ, преобразуются по частоте в СМ-А, усиливаются в ПУПЧ-А и поступают в УПЧ-Ф, а с него на фазовый детектор (ФД). Одновременно на ФД из БПЧ-С подается гармонический сигнал когерентного гетеродина (КГ), синфазный в каждом периоде с зондирующими импульсами. Синфазность колебаний МГ и КГ обеспечивается путем фазирования (навязывания фазы) КГ импульсами МГ в каждом интервале следования зондирующих радиоимпульсов. В ФД сигналы УПЧ-Ф и КГ перемножаются, а затем фильтром выделяется сигнал разностной фазы (частоты).

На выходе ФД сигнал от ЛА от периода к периоду образует пачку биполярных видеоимпульсов переменной величины (ВС СДЦ). С выхода приёмника ВС СДЦ поступает в УСДЦ.

Для проверки качества фазирования КГ импульсы f_ПР с выхода УПЧ АПЧ поступают на блок проверки фазирования (БПФ), основным элементом которого является кварцевая линия задержки (КЛЗ) на 20 мкс. На выходе БПФ образуется пачка из 4-х импульсов f_ПР с интервалом между ними 40 мкс (импульсы УПЧ АПЧ проходят по КЛЗ туда и обратно). Эта пачка поступает на УПЧ-Ф и далее на ФД. При хорошем фазировании КГ на выходе ФД образуется пачка из 4-х видеоимпульсов одинаковой величины и полярности.

Основные технические характеристики:

• частота настройки - f₁ или f₂;

• промежуточная частота - f_ПР.0 = 29 МГц;

• полоса пропускания на уровне 0,5 от максимума АЧХ - ∆f_прм = 2…3 МГц;

• предельная чувствительность приемника - P_{прм мин}=128 дБ/Вт.
