Предназначение, принцип работы и основные характеристики устройства синхронизации дрл-6м2
УСФИ предназначено для обеспечения определенного порядка работы устройств ДРЛ во времени путем решения следующих задач:
- задание периода излучения радиоимпульсов - τи, обеспечивающего однозначность измерения дальности;
- обеспечение высокой стабильности начала отсчета времени запаздывания импульсов в пределах периода излучения;
- формирование импульсов запуска передатчиков и индикатора для их согласованной работы;
- изменение интервала следования излучаемых радиоимпульсов в режиме СДЦ для исключения «слепых» скоростей сближения ЛА с ДРЛ;
- выполнение точного совмещения во времени координатных видеоимпульсов одной цели, поступающим на индикатор по трем каналам обработки.
В состав УСФИ входят блоки УСДЦ (БЧК - блок череспериодной компенсации, БУ - блок усреднения интервалов следования ВЧИ, БКИ - блок компенсатора импульсный) и платы из БОСТ - блок обработки, синхронизации и трансляции (ПС - плата синхронизации и ПФ - плата формирователя импульсов).

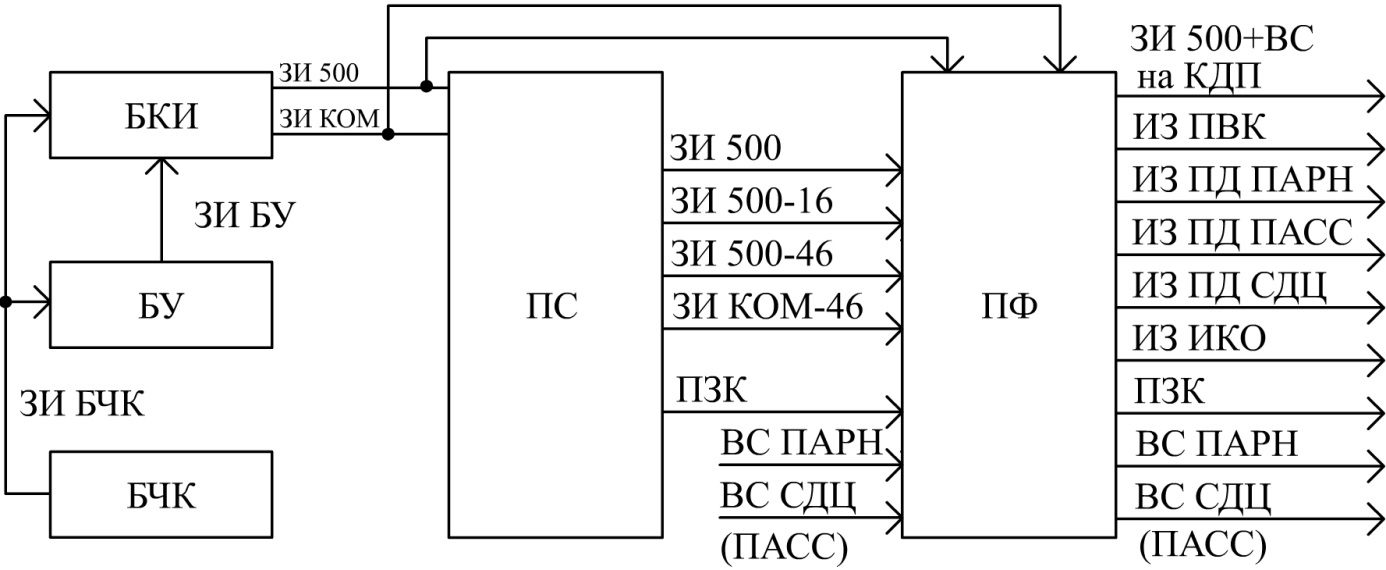

Структурная схема УСФИ
УСФИ работает в режимах внутренней и внешней синхронизации. Изменение режима синхронизации происходит при изменении режима работы ДРЛ. Внутренняя синхронизация используется при работе первичного канала в режимах ПАСС, ПАРН и вторичного канала в режиме работы АКТ. При включении режима СДЦ УСФИ переводится в режим внешней синхронизации.
В режиме внутренней синхронизации в ПС генерируется опорная (начальная) последовательность ВИ с высокостабильной частотой следования 6 МГц. С помощью делителя частоты с коэффициентом деления Кд получается последовательность задающих импульсов ЗИ 500 с частотой следования FИ = 500 Гц (ТИ = 2000 мкс). Из этой последовательности с помощью цифровых линий задержки формируются задержанные на 16 (ЗИ 500-16) и 46,6 мкс (ЗИ 500-46) последовательности ВИ. Незадержанная и задержанные последовательности ВИ поступают в ПФ, где они оформляются по величине и длительности.
На выходе ПФ формируются:
- незадержанная последовательность импульсов запуска ПВК – передатчика вторичного канала (ИЗ ПВК)
- задержанная на 16 мкс последовательность импульсов запуска передатчика в режиме ПАРН (ИЗ ПД ПАРН)
-задержанные на 46,6 мкс последовательности импульсов запуска передатчика в режиме ПАСС и ИКО (ИЗ ПД ПАСС, ИЗ ИКО)
С помощью генератора, расположенного в ПС, формируется сигнал ПЗК (признак запросного кода) в виде меандра. Положительный импульс меандра определяет запрос БН самолета, а отрицательный импульс – запрос ТИ о самолете.
В режиме СДЦ (внешней синхронизации) видеоимпульсы цели должны занимать одинаковое временное положение в предыдущем и текущим периодах относительно задающих импульсов БУ (ЗИ БУ) с периодом ТИ = 1000 мкс. Запоминание видеосигналов на предыдущем периоде осуществляет ультразвуковая ЛЗ – линия задержки(УЗЛЗ) на 1000 мкс. УЗЛЗ включается в цепь обратной связи блокинг-генератора (БГ) с периодом повторения импульсов более 1000 мкс. Выходной сигнал БГ в виде последовательности задающих импульсов ЗИ БЧК поступает в БУ и БКИ. В блоке усреднения эта последовательность задерживается на 200 мкс и в виде последовательности задающих импульсов ЗИ БУ тоже поступает в БКИ. Здесь с помощью делителя частоты из последовательности ЗИ БУ получается последовательность ЗИ 500 (FИ = 500 Гц). Затем из двух последовательностей ЗИ БУ и ЗИ 500 формируется последовательность импульсов с переменным (коммутируемым) интервалом следования ЗИ КОМ – ТИ = 800/1200 мкс (рис.2.6, г).
Задающие импульсы ЗИ 500 и ЗИ КОМ подаются в ПС и ПФ. Последовательность ЗИ 500 используется (как в режиме внутренней синхронизации) для формирования импульсов запуска ИЗ ПД и ИКО, а последовательность ЗИ КОМ после задержки на 46,6 мкс поступает в ПФ, где оформляется в последовательность ИЗ ПД СДЦ.
В ПФ наряду с импульсами запуска и импульсами ПЗК нормализуются также видеосигналы ВС ПАРН и ВС СДЦ (ПАСС) и подаются на ИКО и ВИСП на КДП.

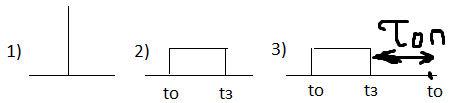

Основные характеристики:
Тзг, fзг, Fи, Tи, tз, tо
