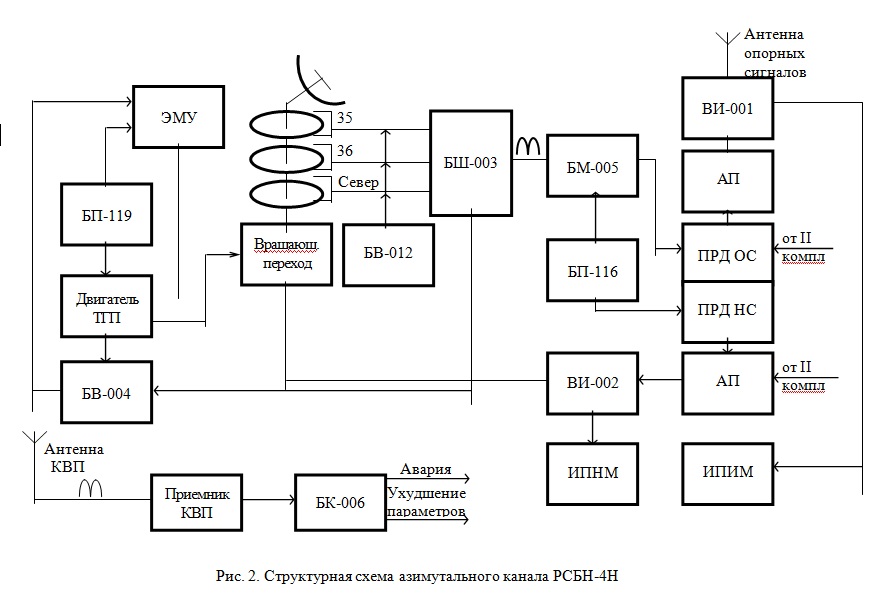

Принцип измерения азимута в рсбн. Структурная схема азимутального канала
Определение азимута на борту ЛА в РСБН производится импульсно-временным методом, т.е. измеряется временной интервал между сигналами «Начало отсчета» и «Конец отсчета». Этот интервал пропорционален азимуту ЛА относительно радиомаяка.
Канал азимута включает бортовую и наземную аппаратуру. Наземная часть азимутального канала, в отличие от дальномерной, работающей как ретранслятор, функционирует по принципу радиомаяка, т.е. излучает определенные сигналы. Принимая их, бортовая аппаратура определяет азимут. При этом бортовая аппаратура работает только на прием (рис.1).
Сигналом «Начало отсчета» азимута на борту является сигнал, сформированный в момент прохождения вращающейся азимутальной антенной северного направления. Этот сигнал излучается всенаправленной азимутальной антенной и принимается всеми ЛА, находящимися в рабочей зоне радиомаяка. Он является началом отсчета азимута для всех ЛА.
Сигналом «Конец отсчета» является азимутальный импульс, сформированный на борту ЛА в момент облучения его азимутальной антенной. Временной интервал между началом и концом отсчета будет пропорционален азимуту ЛА.
Азимут ЛА относительно маяка определяется в блоке измерения временных интервалов в соответствии с соотношением
φ = t φ вр,
где t φ – время запаздывания азимутального сигнала относительно опорного, с; вр - скорость вращения азимутальной антенны, рад.
Таким образом, наземная часть азимутального канала РСБН предназначена для формирования сигналов, по которым на борту ЛА определяется азимут на радиомаяк, т.е. для определения азимута на борту ЛА относительно точки на земле, где он установлен.

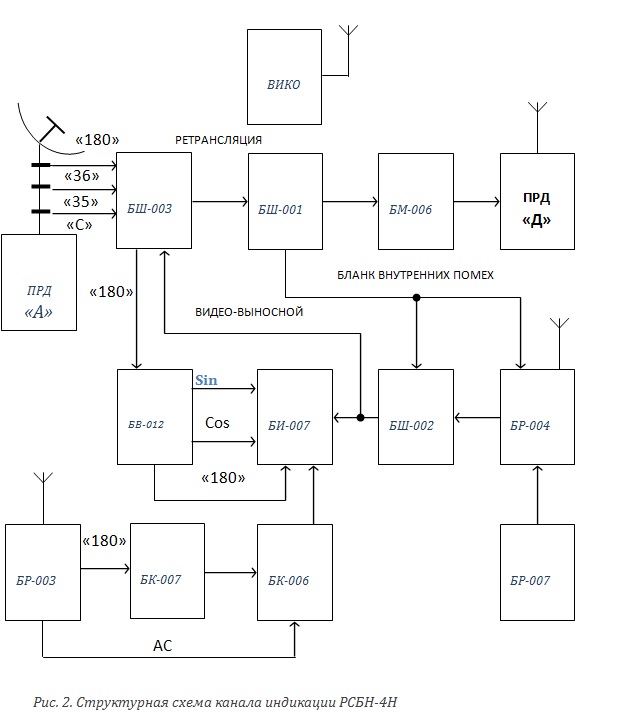

Принцип работы индикаторного канала рсбн-4н. Структурная схема индикаторного канала
Индикаторный канал РСБН-4Н предназначен для получения на индикаторе кругового обзора РСБН-4Н и ВИКО координат летательных аппаратов, работающих с данным радиомаяком, а также для контроля общей работоспособности радиомаяка по наличию видеоотметки от КВП.
Индикаторный канал состоит из наземной аппаратуры, которая формирует запросный сигнал, принимает ответный сигнал и имеет устройство отображения информации о воздушной обстановке и бортовой аппаратуры, принимающей запросный сигнал и формирующей из него ответный сигнал.
В состав наземной аппаратуры индикаторного канала РСБН-4Н входят следующие блоки:
датчики сигналов «36», «35», «180»,расположенные на колонне привода азимутальной антенны;
блок шифратора азимута БШ-003;
блок шифратора дальномерного канала БШ-001;
передатчик дальномерного канала;
передатчик азимутального канала (непрерывный);
приемное устройство дальномерного канала БР-004;
блок дешифратора дальномерного канала БШ-002;
индикатор кругового обзора БИ-007;
блок установки нуля азимута БВ-012.
В состав контрольной аппаратуры канала индикации входят:
контрольно-выносной пункт (КВП);
блок контроля нуля дальности БК-007;
блок контроля нуля азимута BK-006.
Индикаторный канал работает по принципу «запрос – ответ» (рис. 1).
Запросчиком является наземная аппаратура, а ретранслятором – самолетная.
Для запроса индикации (ЗИ) используется последовательность импульсов (сигналы «180»), которые излучаются ненаправленной антенной радиомаяка. С датчика ДИ снимаются импульсы, которые поступают на запуск развертки ИКО и в шифратор (Ш) сигналов «180». В шифраторе сигналы «180» кодируются и поступают на запуск передатчика канала дальности (ПКД). Передающее устройство КД излучает трехимпульсные посылки (сигнал ЗАПРОС ИНДИКАЦИИ), временное положение которых кратно 20 угла поворота азимутальной антенны.
Принятый бортовым приемником сигнал ЗИ декодируется в дешифраторе (ДШ) и поступает на схему выделения (СВ), куда подается также азимутальный сигнал (АИ). В момент совпадения ЗИ и АИ формируется сигнал ОТВЕТ ИНДИКАЦИИ (ОИ). Частота следования АИ равна частоте поступления АИ и равна частоте вращения азимутальной антенны. Сигнал ОИ
кодируется в шифраторе и излучается бортовым передатчиком.
Принятые приемным устройством радиомаяка сигналы ОИ поступают в дешифратор (ДШ), декодируются и поступают на ИКО и шифратор ретрансляции (ШР). Развертка ИКО запускается одновременно с излучением сигнала ЗИ, поэтому на его экране появится яркостная отметка на одной из линий, соответствующей азимуту ЛА. Расстояние от начала развертки до этой отметки пропорционально дальности до ЛА. Сигнал, поступивший на шифратор ретрансляции (сигнал РЕТРАНСЛЯЦИЯ), кодируется и излучается передатчиком ДК на ВИКО.
