Лабораторная работа
Изучение конструкции контакторов.
Цель работы: Ознакомиться с конструкцией и принципом действия контакторов общепромышленного применения.
Состав работы:
1. Назначение контакторов
2. Общее устройство контактора
З. Типы контакторов и их технические данные
4. Выбор контакторов.
1. Контакторы предназначены для управления электрическими машинами при напряжении до 1000 В (~ 1140 В=1200 В), а высоковолътные контакторы - до 6000 В. Управление - это включение и отключение электроустановок. Контакторы выпускаются на ток нагрузки до 1000 А и более, могут иметь коммутационную способность до нескольких килоампер. Таким образом контактор может производить коммутации не только при нормальном и пусковом режимах, но и в режиме КЗ. Если к контактору добавляется реле защиты, то его называют пускателем.
Контактор -это электромеханическое устройство для дистанционного управления с двумя устойчивыми положениями (ВКЛЮЧЕНО - ОТКЛЮЧЕНО) и предназначенное для частой коммутации в силовых цепях при помощи электромагнитной и контактной систем.
К
от сети
К приемнику
Катушка ЭМС
Изолир. рычаг
онтакторы
выпускаются для переменного и постоянного
тока; одно, двух, трех, четырех полюсные;
по мощности: от 0 до 7 величин, на высокое
и низкое напряжение; по типу ЭМС:
прямоходовые и поворотного типа;
сердечники - Ш, Т, и Е - образные, по типу
контактной системы: мостиковые, рычажные,
с дугогасительным рогом; по способу
дугогашения: с дугогасительной решеткой
(камерой), с дугогасительной катушкой
(катушка магнитного дутья); с вакуумными
камерами .Катушки контакторов могут

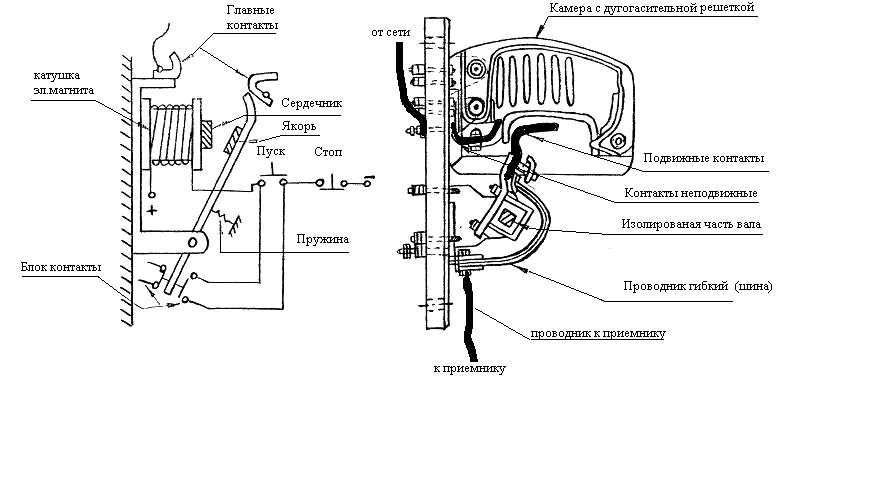

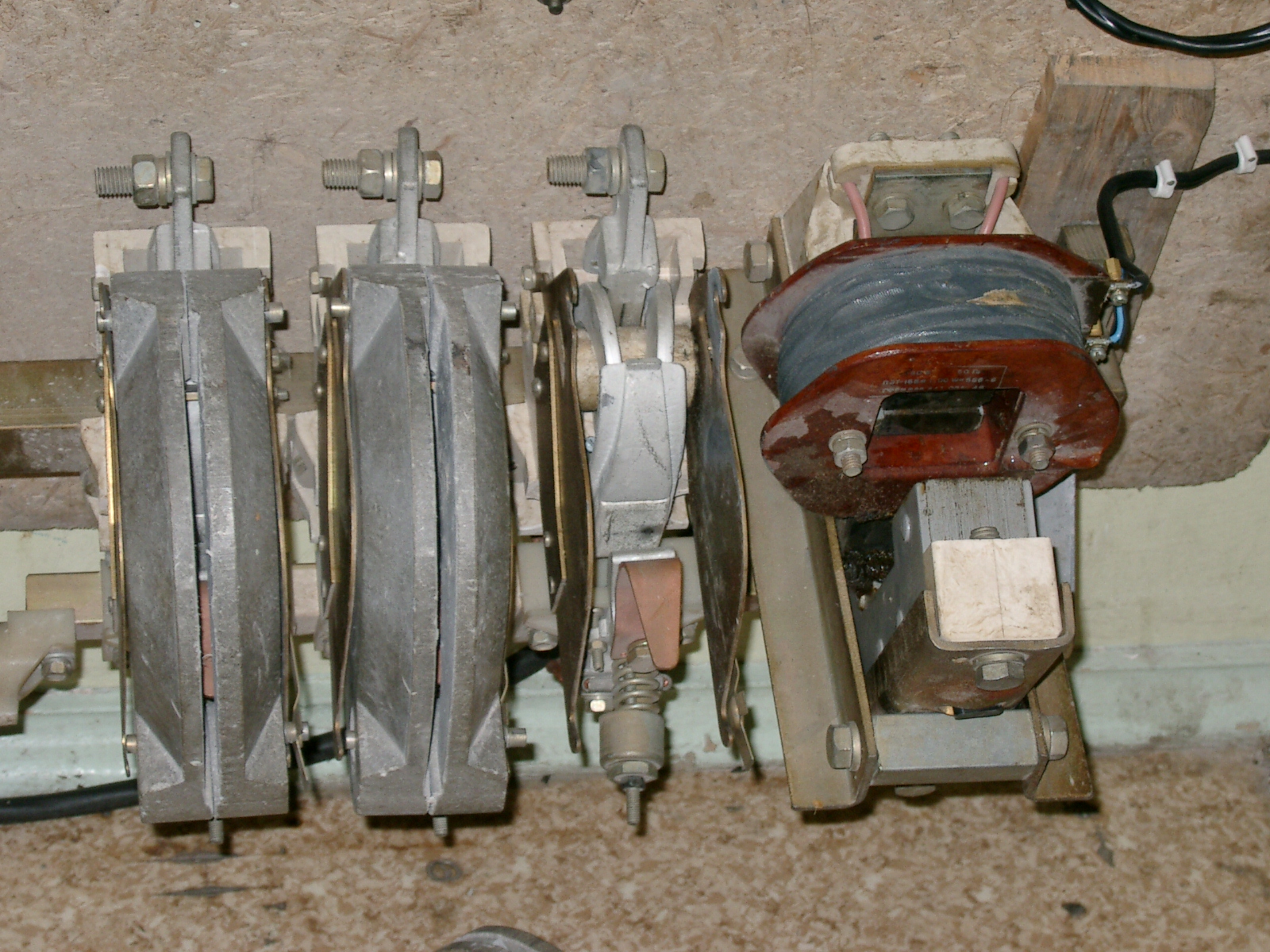

работать на пе Рисунок 1 - Принципиальная
схема устройства и общий вид контактора
ременном и постоянном токе при напряжении до 660 В. Контактор состоит из электромагнитной системы (ЭМС), контактной системы и дугогасительной системы. Большинство
контакторов выпускаются в исполнении IP - 00, т.е. открытыми. Контакторы могут выпускаться с 1, 2, и 3 полюсами, для переменного и постоянного тока.
Принцип действия основан на притяжении сердечником якоря при протекании тока в катушке. Если в катушке протекает ток, то образуется магнитное поле, сердечник намагничивается и притягивает якорь, к которому прикреплена контактная система.
Контактор состоит из электромагнитной системы (ЭМС) (сердечник, катушка, якорь), контактной системы (главные и вспомогательные, подвижные и неподвижные контакты), дугогасительной системы, размещенных на одном основании. Контакторы обычно не имеют корпуса, так как выпускаются в открытом исполнении IP 00.
Принцип действия контактора заключается в следующем. Катушка контактора подключается к сети, в результате чего сердечник намагничивается и притягивает якорь, с которым связана контактная система - контакты замыкаются и на приемник подается напряжение. Таким образом, при протекании тока в катушке ЭМС в ней образуется магнитное поле, которое притягивает магнитные материалы, из которых изготавливается якорь. Якорь притягивается к сердечнику, тем самым воздействуя на контактную систему посредством механической связи, с помощью которой контакты меняют своё положение.

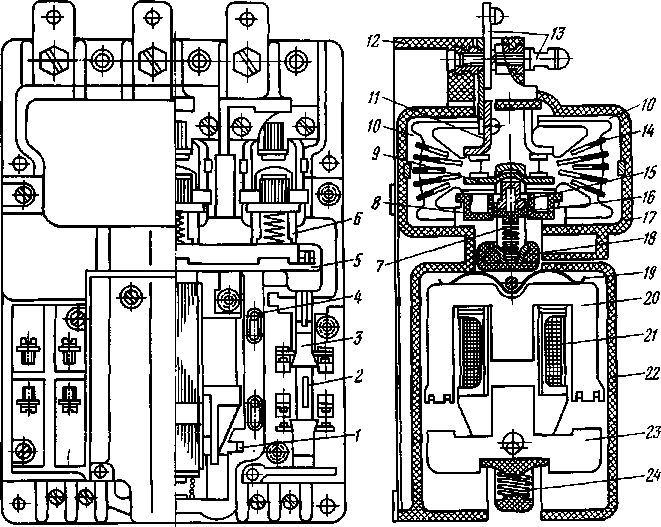

I — ось; 2 — тяга; 3 — обойма с мостиком вспомогательных контактов; 4 — шарик, 5 — траверса; 6 — рейка; 7—пружина силовых контактов; 8 — обойма с дугогасительными рогами; 9 — контактный мостик; 10 — дугогасительная камера; // — контакт неподвижный; 12 — основание, 13 — контакты силовые стыковые, 14 — пластина деионнои решетки; 15 — упор сферический; 16—направляющая; 17—крышка контактной системы; 18 — колпачок; 19 — пружина; 20—сердечник; 21 — катушка контактора; 22—крышка магнитной системы; 23 — якорь; 24 — пружина
Рисунок 2 - Устройство контактора КТУ-2А.
3. Контакторы выпускаются следующих типов:
КТ, КТУ, КМ - контактор трехфазный, универсальный с дугогасительными камерами, KМ - контакторы новой серии взамен КТ.
КТ - I2p, КВ-1, - с вакуумными камерами.
КТВ - трехфазные с магнитным дутьем
КПВ; КМВ; МК - для постоянного тока с магнитным дутьем
3.1. KТУ - контактор трехфазный универсальный для напряжения до 660 В (КТУ - 2А (4Б)); или до 1140 В (КТУ - 2Е; 4Е) А - катушка переменного тока; Б - катушка постоянного тока; Е - для повышенного напряжения.
Контакторы выпускаются на номинальный ток 63; 125; 250, 400 А. Контактор имеет прямоходовую систему, контакты мостикового типа, керамические дугогасительные камеры, дополнительный дугогасительный рог.
Вакуумные контакторы КТ - 12р - контактор трехфазный для переменного така при U = 660 или 1140 В. Iном = 160 А или 400 А. Контактор имеет вакуумные камеры, что позволяет увеличить срок эксплуатации без ремонта. Раствор контактов -1,2 мм.
Контактор вакуумный новой серии КВ-1 на ток от 160 до 630 А
Контакторы серии КТУ (трехфазный универсальный) выпускаются на напряжение 660 и 1140 В), имеют прямоходовую электромагнитную систему, дугогашение - с помощью дугогасительных камер с деионными решетками. Система вспомогательных контактов имеет замыкающие и размыкающие контакты, которые допускают перестановку и могут служить как замыкающими, так и размыкающими контактами. Контакторы на 63 А (КТУ-2А) имеют по одной, а на 250 А (КТУ-4А и КТУ-4Б) — по две контакторных катушки, включенных последовательно. Буква А обозначает переменный ток, а буква Б — постоянный, буква «Е» обозначает напряжение 1140 В. Также выпускаются контакторы КТ – 12 Р, КТВ, КВ-1 с вакуумными камерами. Контакторы КТ 12Р на напряжение 1140 (660) В выпускают на ток 160 А (КТ 12Р-33) и 400 А (КТ 12Р-37). Основная их особенность — применение вакуумных дугогасительных камер с высокой электрической износостойкостью. Силовые контакты вакуумного контактора расположены в цилиндрических камерах, из которых откачан воздух. Выводы контактов сделаны в противоположных торцах камеры. Подвижный контакт встроен в металлический сильфон, что обеспечивает герметичность камеры и возможность перемещения контакта. Между ярмом электромагнита, выполненного в виде двух кернов, на которых размещены каркасы с обмотками, и якорем из массивной стальной пластины установлена возвратная пружина. В противоположность воздушным контакторам у вакуумных усилие электромагнита требуется для размыкания, а не замыкания контактов, которое происходит под действием атмосферного давления. Гашение дуги между контактами за счет электрической прочности вакуумного зазора происходит гораздо быстрее, чем в воздушном зазоре. В контакторах такого типа отсутствует выброс дуги в атмосферу, нет выделения оксидов азота, нет термического воздействия дуги на элементы аппарата, снижена вероятность взрыва атмосферы внутри оболочки.
Катушки электромагнитов контакторов рассчитаны на питание постоянным или выпрямленным током. Включение и удержание якоря в притянутом положении допустимы при снижении напряжения до 60 % номинального.
Таблица 1 - Характеристика вакуумных контакторов КВ-1
