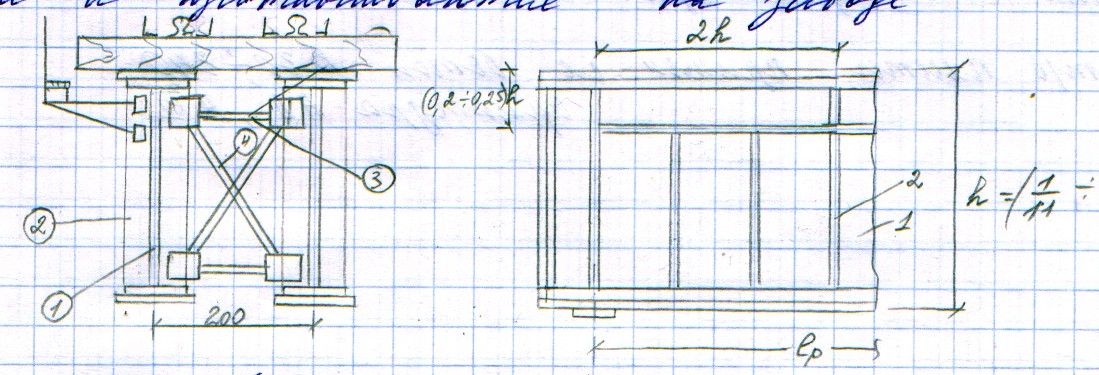

21. Конструкция металлических разрезных балочных пролетных строений со сплошными стенками.

Балочные пролетные строения со сплошными стенками. Принимают для пролетов от 18м до 55м. Если L_р =18,2; 23,0; 27,0; 33,6м –целином перевозятся и изготавливаются на заводе.

1. главная балка

2. ребра жесткости

3. продольные связи

4. поперечные связи

5. ж/б плиты

22. Конструкция сталежелезобетонных пролетных строений.

Достоинства:

-Совместная работа с ж/б плитой

-Уменьшается сечение верхних поясов

-Повышается горизонтальная жесткость

-Снижается расход стали на 12-18%

-Однородность пути на мосту и подходах

Недостатки:

-Значительный собственный вес

-Сложность устройства, ремонта гидроизоляции и водоотвода

Применяется бетон В30÷В40, Арматура АII и АIII

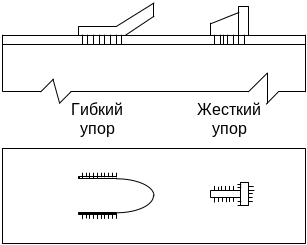

Чтобы два материала работали в одном сечении совместно, их объединяют с помощью упоров.

25. Монтаж пс навесным и полунавесным способом.

Навесная сборка (монтаж ПС навесным способом).

Сборку стальных ПС навесным способом производят без опирания их на подмости или временные опоры.

Способ применяю при:

-значительной высоте моста;

-большой глубине воды;

-интенсивном ледоходстве или лесосплаве.

При сборке навесным способом ПС закрепляют за опору моста, за соединение ПС или предварительно собранный противовес.

Навесную сборку можно вести от одного конца ПС к другому или двумя кранами от опор к середине пролетного строения.

Полунавесная сборка.

Этот способ применяется при монтаже ПС не допускающих навесную сборку.

Для сборки 1(анкерного ) пролета.

Для монтажа однопролетного моста.

С устройством противовеса.

С закреплением монтируемого ПС за опору моста.

2 3. Конструкция металлических пролетных строений со сквозными фермами.

Модульная система кратна 11 м (33.0/44.0/55.0/66.0/77.0 /88.0 /99.0/110.0/…/210.0)

Основные размеры фермы:

-Расчетный пролет l

-Высота фермы h

h=(1/5÷1/7)l, но не менее 8,5 м -Длина панели d

d=5,5÷11 м

α =40˚÷60˚ Поперечное сечение главных элементов.

Коробчатое сечение:

Н-образное сечение:

Двутавровое ечение

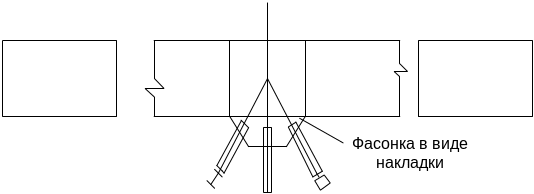

У злы фермы образуются при помощи фасонок (накладки, вставки, приставки)

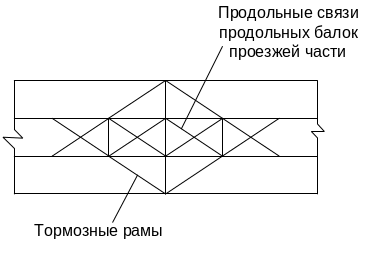

Тормозные рамы. Во избежание смещения продольных балок проезжей части вдоль пролета устанавливают специальные тормозные связи (рамы), прикрепляя продольные балки проезжей части к поясам главных ферм и передающие горизонтальные тормозные усилия с продольных балок в узлы главных ферм. Тормозные рамы устанавливают в середине.

24) Монтаж пс на сплошных подмостях

Сборкана на сплошных подмостях требует устройства опоры прогонов, подмостей, а также в сборке монтажного крана.

Установка и соединение элементов ПС, опускание его на опорные части , устройство мостового полотна.

В достоинство способа входит простота и высокое качество сборки.

“-“: 1. большая трудоемкость

1. значительный расход материала

2. продолжительность монтажных работ

Инвентарные подмости разработаны в 2х видах:

I. УИКМ (универсальные, инвентарные конструкции, мостовые)

УИКМ состоит из прокатных профилей (уголков, швеллеров и двутавров)

Модуль УИКМ равен 2м. Элементы соединяются с помощью фасонок накладок обычными черными болтами.

II. МИК-С (мостовые, инвентарные конструкции)

МИК-П

С ,П -говорит какой основной элемент (С- трубчатые конструкции, П- двутавровые)

М одуль равен 2м.

Количество конструкций в 5-7 раз меньше, чем у УИКМ.

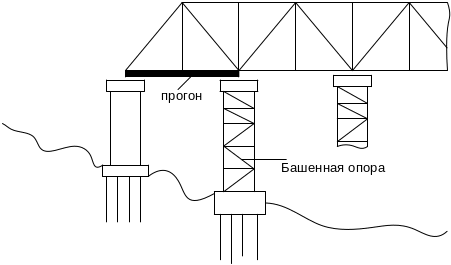

И те , и др. конструкции состоят из башенных опор на свайном или лежневом фундаменте, прогонов и поперечно с настилами.

Опоры подмостей для сборки пролетных строений с фермами располагают под их узлами, пролеты подмостей до 10 м, перекрывают прогонами из инвентарных балок, а больше фермами из инвентарных элементов.

Расположение прогонов в поперечном направлении принимают в соответствии с шириной ПС, колеи сборочного крана и пути подачи элементов.

Краны, которые могут применять для монтажа:

-стреловые;

-портальные;

козловые и т.д.

Элементы под кран подаются на вагонетках по узкоколейкам, уложенном на собираемом ПС или вдоль его.
