Лабораторная работа № 1 Измерение размеров и определение объёма круглых лесоматериалов
Цель работы
Изучение методов и приобретение навыков измерения размеров и определения объёма круглых лесоматериалов, предназначенных для переработки на пилопродукцию.
2. Теоретическая часть
Несмотря на наличие достаточно большого числа методов и средств индивидуального и группового учёта круглых лесоматериалов базовым методом является поштучный обмер и учёт брёвен, заключающийся в индивидуальном измерении размеров брёвен. При реализации этого метода могут использоваться различные его варианты (метод концевых сечений, метод серединного диаметра, метод отрезков), однако в практике работы предприятий наиболее применяемой остаётся следующая процедура:
- измерение фактических размеров диаметра бревна в вершинном торце;
- измерение длины бревна;
- округлением результатов до принятых градаций по ГОСТ 2292 – 74*;
- определение объёма бревна по ГОСТ 2708 – 75. «Лесоматериалы круглые. Таблицы объёмов».

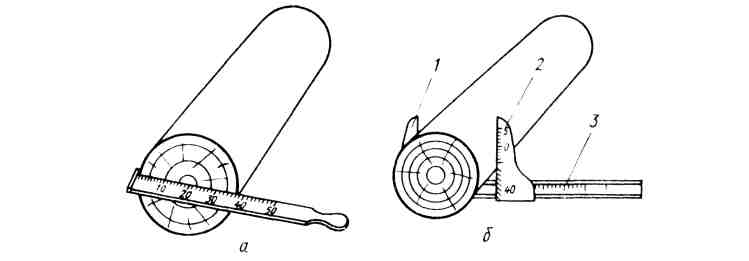

Для измерения толщины бревна в вершинном торце используются лесная скоба или лесная вилка. При использовании лесной скобы диаметр измеряется прямо по срезу, при измерении лесной вилкой – на расстоянии не более 10 см от верхнего среза (рис.1).
Рис. 1
Измерение производится в двух взаимноперпендикулярных направлениях с последующим усреднением результатов измерений (рис.2)

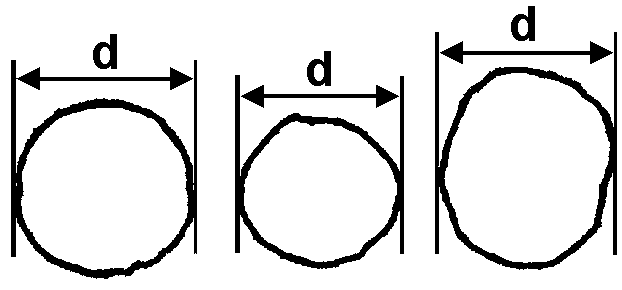

Рис. 2 Схема измерения диаметра бревна в двух направлениях
При массовых измерениях допускается выполнять измерение в одном направлении, однако в этом случае это направление должно быть одинаковым для всех брёвен (рис.3).
Рис.3. Схема измерения диаметров брёвен в одном направлении
Измерение и вычисление диаметра производится без учёта коры с точностью до 1 мм. Для мелких лесоматериалов (диаметры 6 -13 см. через один сантиметр) полученные доли в 0.4 см отбрасываются, 0.5 см и более засчитываются в ближайший больший диаметр. Для средних (диаметр 14 – 24 см.) и крупных (диаметр 26 см. и более) лесоматериалов, где учёт ведётся по чётным диаметрам, доля до 0.9 см отбрасывается, доля 1.0 см и более засчитывается в ближайший больший чётный диаметр.
Измерение длины бревна производится по наикратчайшему расстоянию между вершинным и комлевым срезом без учёта скосов и «козырьков» (рис.4). Для измерения используется рулетка длиной не менее 7.0 метров.
Рис. 4. Схема измерения фактической и габаритной длин бревна
Длина бревна измеряется с округлением до 1 см. Для определения объёма бревна принимается стандартная длина по ГОСТ 9463-86 или ГОСТ 9462-86 с учётом нормативного припуска по длине (2-5 см.). В случае, если величина припуска не достигает нормативной величины, то принимается ближайшая меньшая стандартная длина.
Ещё одним геометрическим параметром бревна, подлежащим измерению является его кривизна. Кривизна может быть местная и по всей длине бревна. Кривизна по всей длине бревна допускается простая и сложная. Измерение кривизны по всей длине бревна удобнее выполнять по боковой поверхности. Для этого бревно укладывается на горизонтальную плоскость (или на три опоры, находящиеся в одной плоскости). При простой кривизне от одной точки на вершинном срезе натягивается шнур до другой точки на комлевом срезе (рис.5) и производится замер стрелы прогиба в месте его наибольшей величины. В случае местной кривизны шнур натягивается только на искривлённом участке. При измерении кривизны комлевых бревен во избежание искажения результатов измерения из-за закомелистости шнур натягивается от вершинного торца то той части комля, где нет роек или резкого увеличения диаметра (рис. 6).
Рис. 5 Боковое измерение простой кривизны
Рис. 6 Боковое измерение простой кривизны у комлевых бревен
В случае сложной кривизны приёмы измерения точно такие же, но кривизна измеряется по отдельным участка (рис.7)
Рис.7 Боковое измерение сложной кривизны
