Перечислить и охарактеризовать средства сообщения между этажами
В зависимости от этажности и назначения здания оснащают:
Лифтами – вертикальные подъемники периодического действия для поднятия людей и грузов. Лифты бывают: пассажирские, грузо-пассажирские и грузовые.
Строительная часть лифта включает в себя шахту, монтируемую из отдельных блоков высотой на этаж. Внизу шахты устраивается приямок, для размещения упоров и ремонта кабины. Шахта в уровне каждого этажа имеет двери.
Машинное отделение с электрической лебедкой – над шахтой лифта.
В 6 – 9 эт.домах – 1 лифт
В 10 – 12 эт. – 2 лифта (320 кг)
В 13 – 16 эт. – пассажирский (320кг) и грузопассажирский (500кг).
Эскалаторы – непрерывно движущиеся лестницы. Их устраивают в универмагах, вокзалах, метро…

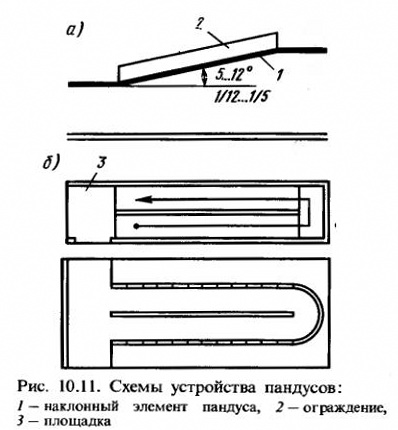

Пандусы – гладкий наклонный эвакуационный путь, обеспечивающий сообщение помещений разных уровней.
Пандусам придают уклон 5 – 120. Они состоят из наклонных гладких элементов и площадок.
Пандусы могут быть одномаршеве и двухмаршевые. Покрытие пандусов должно иметь нескользкую поверхность (асфальт, ковровое покрытие…).
Но в связи с малым по сравнению с лестницами уклоном возникают значительные потери полезной площади.
Перечислить виды светопрозрачных ограждений. Привести расчет потребности. Перечислить требования, предъявляемые к ним
Естественное освещение помещений может быть обеспечено через вертикальные и горизонтальные проемы в стенах и покрытиях.
Окно – светопрозрачное ограждение, предназначенное для естественного освещения и проветривания помещений.
Для жилых зданий площадь окон должна быть в пределах 1\8…1\5 от площади пола помещения.
Разновидностью окон являются:
- витртны – предназначены для экспозиции товаров;
- витражи – светопрозрачные участки фасадов.
Их несущим элементом является металлический каркас. Элементы каркаса изготавливают из стальных или алюминиевых профилей. Для остекления используют большеразмерное витртнное стекло (3,5 х 4,5м) толщиной 8мм, закрепляемое в переплетах прокладками из морозостойкой резины.
Требования: прочность, долговечность, индустриальность, тепло- и звукоизоляция, удобство эксплуатации, эстетичность, экономичность.
Назвать элементы оконного заполнения. Рассказать об установке оконного блока
Элементы оконного заполнения:
оконная коробка в виде прямоугольной рамы, которую усиливают промежуточным вертикальным бруском (импостом) или горизонтальным бруском ( середником);
остекленные переплеты состоящие из створок, фрамуг и форточек;
подоконная доска из дерева, бетона, асбестоцемента, стекла…
наружный водослив из оцинкованной стали…
Оконный блок состоит из оконной коробки, остекленных переплетов и подоконной доски.
Оконная коробка – прямоугольная рама для навески переплетов.
Переплеты состоят из глухих и открывающихся створок. Габариты наружных переплетов меньше габаритов внутренних, чтобы свободно открывались внутрь. Различие в размерах наружных и внутренних переплетов наз. «рассветом» (25…35мм на каждую сторону).
Створки состоят из обвязок (образующих каркас) и горбыльков (промежуточных элементов).
Стекла вставляют в четверти (фальцы), расположенные с наружной стороны обвязки, и крепят гвоздями, шпильками из проволоки или штапиками.
К нижней обвязке с наружной стороны крепят отливы-выступы для стока атмосферных вод.

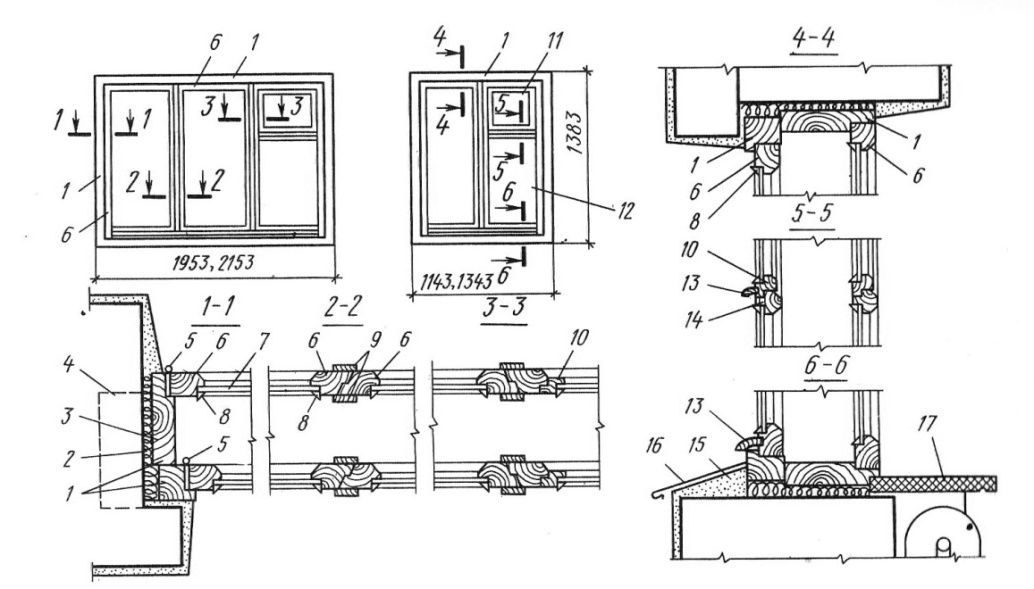

Рисунок 1 – Конструкции оконного блока с цельной коробкой:
1 — коробка; 2 —монтажная пена; 3 — гвоздь; 4 — деревянная пробка; 5 — петля; 6 — обвязка переплета; 7 — стекло; 8 — раскладка; 9 — штапик; 10 — обвязка форточки; 11 — форточка; 12 — створка; 13 — отлив; 14 — горбылек; 15 — раствор; 16 — отлив из оцинкованной стали; 17 — подоконник
Окна со спаренными переплетами, в которых наружные и внутренние переплеты сближают до соприкосновения. Такие окна более экономичны по материалу и стоимости, но больше на 25% теплопотери помещений. Расстояние между стеклами 47мм.
Коробки в стенах укрепляют ершами в швах кладки или гвоздями, которые забивают в специально установленные деревянные пробки. В настоящее время чаще используют дюбели.
Зазор между коробкой и стеной тщательно проконапачивают паклей, смоченной гипсовым раствором или заполняют монтажной пеной.
Коробку покрывают антисептиком и по периметру обкладывают слоем рубероида.
Покрывают оцинкованной сталью водослив.
Устанавливают подоконную доску с небольшим уклоном внутрь помещения.
Откосы оштукатуривают снаружи и внутри.
