1.2. Аналіз проектних рішень тваринницьких будівель невеликої потужності

Багаторічні традиції ведення сільського господарства на території нашої держави та багатий досвід спорудження будівель та споруд для АПК сформували певну класифікацію підприємств за спрямованістю, потужністю, спеціалізацію чи формою власності.

Потужність свинарських підприємств визначається від­повідно до ВНТП-46-2.95 і наведена в таблиці 1.2.

Таблиця 1.2

Номенклатура основних свинарських підприємств та їх потужність.

Тип підприємства	Одиниця виміру	Потужність
Малі ферми (селянські), фермерські сімейні, арендні господарства: із закінченим виробничим циклом	Голів на рік	від 10 до 20
відгодівельні	Те саме	від 20 до 300

Свинарські підприємства будують переважно з викори­станням павільйонної системи забудови, при якій тварин розміщують в будівлях, що стоять окремо. У цьому випадку можливі кращі вирішення по влаштуван­ню природного освітлення, забезпеченню нормального мікроклімату й вентиляції тваринницьких приміщень, ніж при моноблоковій забудові.

У виробничій зоні свинарського комплексу розміщуються уніфіковані свинарники чотирьох типів — одпопрольотні бу­дівлі шириною 18, довжиною 108 і 114 м. Центром технологічних взаємозв’язків є кормоцех із складом роз­сипних і гранульованих кормів, траншеями для силосу й підземними коренеплодосховищами.

Типові проектні рішення свинарських підпри­ємств представлені на рис. 1.5 та 1.6:

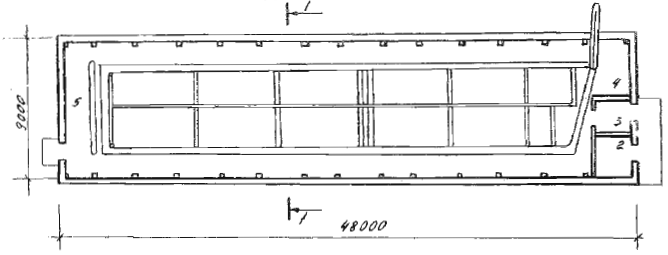

Рис. 1.5. Свинарник-відгодівельник на 200 голів

Як визначено з технологічних особливостей культиваційної споруди основний ресурс ,що можливо використати повторно – це повітря з вентиляційної системи тваринницької споруди, яке й буде направлятись до культиваційну споруду для підтримання необхідної концентрації вуглекислого газу виробничого простору. Та навпаки: повітря з культиваційної споруди транспортуватиметься до тваринницької будівлі. Виходячи з цієї умови складено рівняння рівноваги повітряного балансу обох виробничих будівель (1):

V

(1)

_п.тб = V_п.кс;

де, V_п.тб – об’єм повітря ,що вилучається з тваринницької будівлі; V_п.кс – об’єм повітря, що транспортується з культиваційної споруди. Дотримання цього принципу дозволить максимально ефективно використати ресурс повітря, та вуглекислого газу в ньому.

Додаток Д

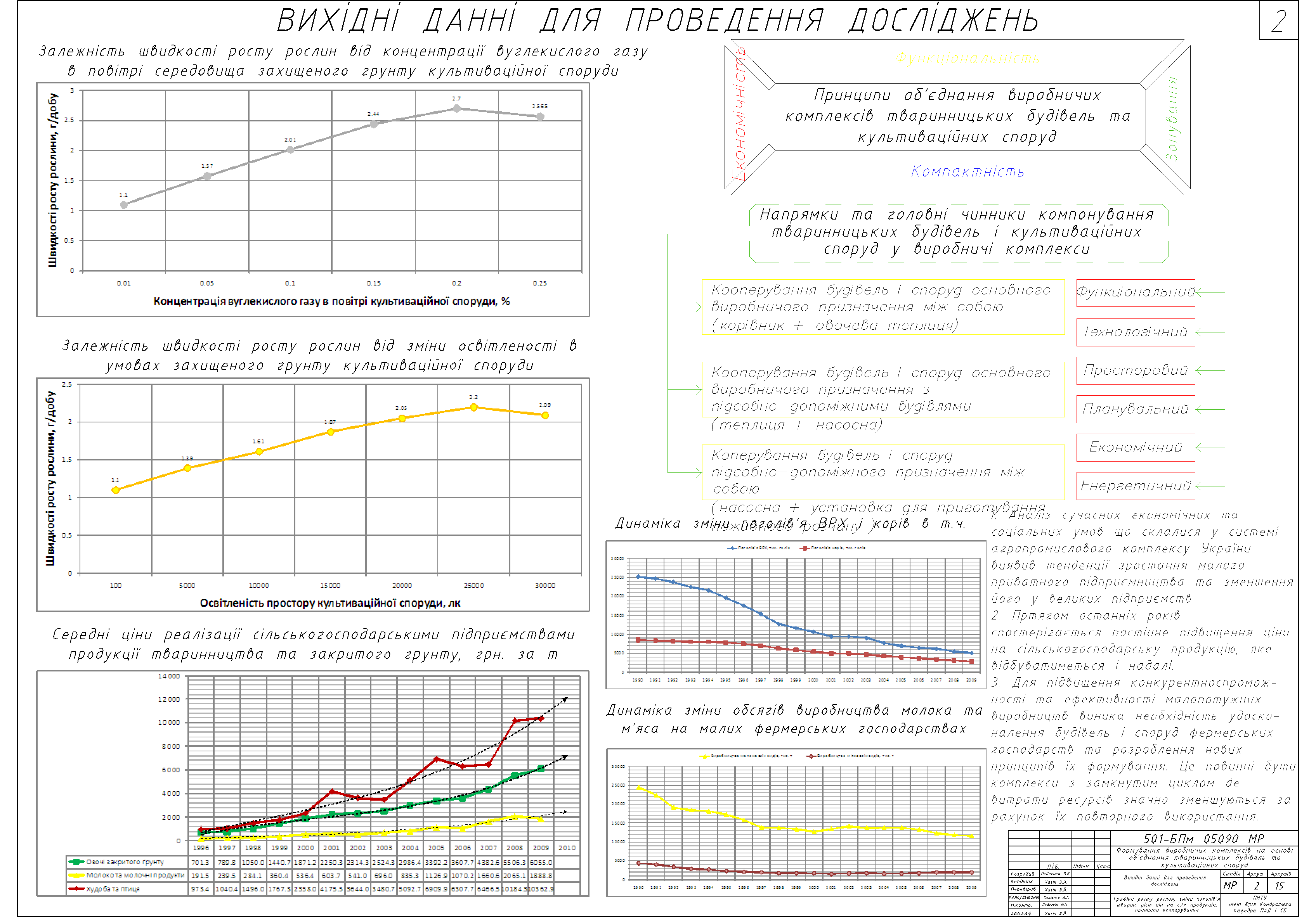

Приклад оформлення плакату

Додаток Е

Приклад оформлення штампу

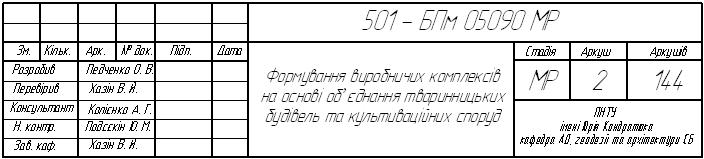

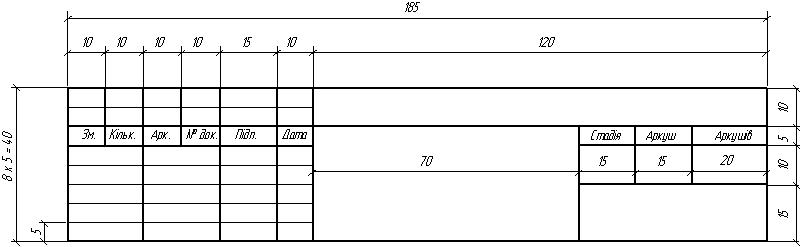

Основний напис (штамп) аркушів

основних комплектів робочих креслень

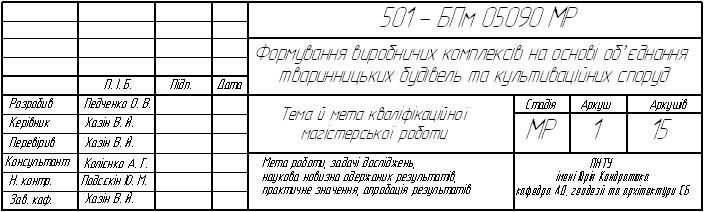

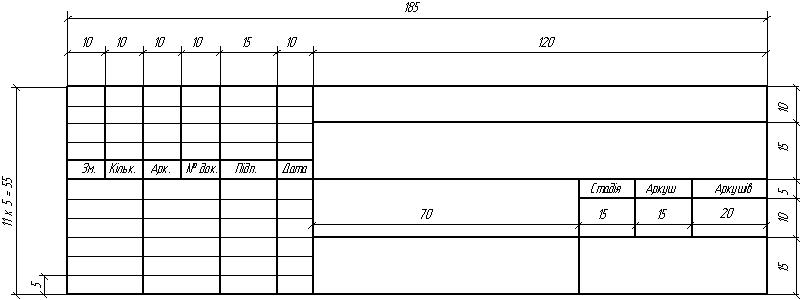

Основний напис (штамп) для усіх

видів текстових документів (перші аркуші)

36
