1 Теоретический вопрос. Билеты 16,17. Возимые комплекты противопехотных мин вкпм–1, вкпм-2.

Основные тактико – технические характеристики

Наименование комплекта	ВКПМ – 1	ВКПМ – 2
Тип применяемых мин.	ОЗМ – 72	МОН – 50
Протяженность МВЗ (м)	до 200
Количество линий управления (шт)	4
Расчет (чел)	2
Время установки (мин)	50	45
Время снятия (мин)	60	50
Время перевода в боевое положение (сек)	5
Время перевода в безопасное положение (сек)	60
Кратность применения (раз)	не менее 10
Способ установки	вручную
Диапазон применения (оС)	от – 40 до + 50
Масса комплекта (кг)	58	46
Габаритные размеры упаковки (мм)	772Х472Х250
Гарантийный срок хранения (лет)	10

Состав комплекта ВКПМ – 1, ВКПМ – 2

Наименование	ВКПМ-1	ВКПМ-2
Мина ОЗМ – 72 (шт)	4	-
Мина МОН – 50 (шт)	-	4
Сигнальная мина СМ (шт)	12	12
Пульт управления с ПМ – 4 (шт)	1	1
Катушка с линией управления (100м) (шт)	4	4
Накольный механизм (шт)	4	4
КД № 8А (шт)	4	4
Электродетонатор ЭДП, ЭДП – р (шт)	-	4
Взрыватель МУВ – 4 (шт)	24	24
Растяжка проволочная на катушке (комп)	16	16
Стальной канат с карабинами (комп)	8	8
Колышек (шт)	48	48
Пробойник (шт)	2	2
Футляр для НМ и МУВ – 4 (шт)	4	3
Коробка для КД № 8А и ЭДП – р (шт)	1	1
Струбцина (шт)	-	2
Прицел (шт)	-	1
Втулка (шт)	-	8
Лента изоляционная ПВХ (рулон)	1	1
Лента капроновая ЛТК (шт)	4	-
Нож саперный (шт)	1	1
Сумка (шт)	2	2
Упаковка (шт)	1	1

Комплекты ВКПМ – 1,2 предназначены для устройства МВЗ из мин ОЗМ – 72 и МОН – 50 в целях прикрытия позиций войск и охраны войсковых объектов. Они упаковываются в деревянные ящики, на внутренних сторонах крышек которых имеются схемы упаковки и упаковочные листы.

Комплекты ВКПМ – 1 и ВКПМ – 2 состоят из постоянных и пополняемых изделий.

К постоянным изделиям относятся: ПУ с ПМ – 4, катушки с линиями управления, коробки для ЭДП и КД, футляры для НМ – 71 и МУВ – 4, пробойники, саперные ножи, сумки для переноски элементов комплекта, упаковки для хранения и транспортировки комплекта.

К пополняемым расходным изделиям относятся осколочные и сигнальные мины, ЭДП и КД, НМ – 71, растяжки с катушками, саперный провод, колышки, изоляционная лента.

Использование комплектов основано на совместном применении управляемых по проводам ПОМ – ОЗМ – 72 (МОН – 50) и сигнальных мин СМ, устанавливаемых в зонах сплошного поражения осколочных мин.

Минно – взрывные заграждения, развернутые из комплектов ВКПМ – 1,2 состоят из пульта управления, к выходным клеммам которого подключены четыре линии управления с осколочными минами, автономно установленных сигнальных мин с натяжными датчиками цели, подрывной машинки, подключенной к пульту управления с помощью проводов.

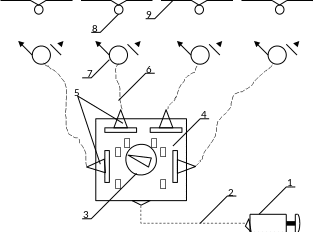

Рис. 4.11

Использование комплектов ВКПМ – 1, ВКПМ – 2

1 – подрывная машинка; 2 – провода; 3 – переключатель; 4 – пульт управления; 5 – выходные клемма; 6 – линии управления; 7 – осколочная мина МОН – 50; 8 – сигнальная мина СМ; 9 – натяжной датчик цели.

Возбуждение взрыва осколочной мины, осуществляется электрическим импульсом от подрывной машинки, который по проводам, через пульт управления, выходные клеммы и далее по одной линии управленияпоступает к соответствующей осколочной мине. Выбор той или иной мины осуществляется с помощью переключателя пульта управления. Срабатывание СМ происходит автоматически при воздействии на датчик цели.

Комплект ВКПМ – 1,2 позволяет устраивать МВЗ, состоящие из четырех групп мин, которые располагаются на подступах к позициям (районам расположения) подразделений или к отдельным объектам. Протяженность МВЗ по фронту может составлять до 200 метров, а дальность управления до 100 метров.

Группа мин включает одну управляемою по проводам осколочную мину ОЗМ – 72 или МОН – 50 и две – три сигнальные мины СМ, которые устанавливаются в зоне сплошного поражения осколочной мины, так, чтобы их датчики цели перекрывали наиболее вероятные направления движения противника. На установку, содержание и снятие МВЗ из одного комплекта назначается расчет в составе двух человек. Первый номер командир расчета, второй номер – оператор.

При подготовке к минированию первый номер расчета укладывает в сумку подрывную машинку ПМ – 4, коробку с электродетонаторами или футляр с НМ и коробку с КД, футляр с МУВ – 4, пакет со стальными канатами с карабинами, изоляционную ленту и саперный нож, а при необходимости струбцину, переходные втулки и прицел для МОН – 50.

Второй номер расчета укладывает в сумку одну осколочную и две – три сигнальные мины, четыре катушки и пробойник с рукояткой, кроме того, он берет с собой одну катушку с линией управления, шанцевый инструмент и три – пять вешек (флажков) для обозначения мест установки мин и границ их зон сплошного поражения.

Заграждения снимаются по приказу командира подразделения, как правило, по участкам в последовательности обратной их установке. К снятию заграждений целесообразно привлекать расчеты, которые их устанавливали.

Порядок снятия ВКПМ – 1,2:

• отключить подрывную машинку ПМ – 4 и заизолировать концы проводов пульта управления;

• отсоединить средства взрывания от осколочных мин и линии управления;

• снять осколочные мины;

• снять сигнальные мины;

• свернуть растяжки и линии управления на катушки;

• уложить элементы комплекта в упаковочный ящик;

• доложить командиру подразделения о снятии заграждения.

ЗАПРЕЩАЕТСЯ:

● подключать подрывную машинку к электровзрывным цепям без разрешения командира подразделения;

● применять КД, ЭДП, накольные механизмы и осколочные мины, имеющие повреждения;

● проверять исправность электровзрывных цепей при длине линии управления менее 60 метров;

● наклоняться над сигнальными минами при их установке и снятии;

● снимать и хранить мины с повреждениями, не позволяющими вывинтить ЭДП, накольный механизм и извлечь КД;

● повторно применять взрыватели МУВ – 4;

● транспортировать комплекты у которых наблюдается свободное перемещение элементов в ячейках упаковочного ящика.

18. Возимый комплект противопехотных мин УВКМ и способы его боевого применения (схема)

Предназначен для прикрытия МВЗ позиций, районов расположения подразделений, пунктов управления и других важных объектов РВСН от действий ДРФ.

Действие УВКМ основано на совместном применении противопехотных мин МОН-50, сигнальных мин и ТСО «Кристалл-М». Мины МОН-50 устанавливаются в режимах дистанционного управляемого подрыва от подрывной машинки ПМ-4 и автоматического подрыва от индукционного минного взрывателя ИМВ-М.

УВКМ обеспечивает установку минного поля протяженностью до 300м расчетом из 2-х человек за 2 часа (время свертывания 1.5 часа).

В состав комплекта входят:

• ППМ МОН-50 – 6 комплектов

• Сигнальные мины СМ – 12 комплектов

• Индукционные минные взрыватели ИМВ-М – 6 комплектов

• Пульт управления взрывом ПУВ-6 – 1шт.

• Подрывная машинка ПМ-4 – 1шт.

• Техническое средство сигнализации «Кристалл-М» - 1 комплект

• Кабельные линии управления – 6шт.

• (две по 105м, две по 145м, две по 18-м)

• Предупредительное ограждение 1 комплект

• Размещается в 3-х ящиках (25, 57, 42 кг)

Развертывания комплекта:

УВКМ развертывается на местности по типовым схемам. В зависимости от требуемой протяженности рубежа прикрытия может устанавливаться от 1 до 6 мин МОН-50. Каждая мина прикрывает сектор шириной до 50м. В этом секторе устанавливается 2 сигнальные мины и 1 взрыватель ИМВ-М.

19. Переносной комплект минирования ПКМ и способы его боевого применения (схемы)

Переносной комплект минирования ПКМ-1 является простейшим общевойсковым средством дистанционной установки противотанковых и противопехотных минных полей.

С помощью комплекта личный состав мотострелковых и танковых подразделений может устанавливать противопехотные и противотанковые минные поля перед своим передним краем, в том числе и в условиях непосредственного соприкосновения с противником.

Комплект состоит из примитивного пускового станка, подрывной машинки ПМ-4, 2 катушек с кабелем (2x50м.) и сумки для переноски комплекта. Вес комплекта 2.6 кг. Станок представляет собой небольшой металлический лист с прикрепленным к нему под углом 45 градусов поддоном с электрическим контактом. Этот станок используется для размещения на нем кассет, внутри которых находятся противопехотные или противотанковые мины и для выстреливания мин из кассет. Принцип работы предельно прост - при присоединении касеты к станку, контакты кассеты и станка замыкаются между собой. При подаче электроимпульса от подрывной машинки или любого иного источника тока воспламеняется вышибной пороховой заряд в кассете, который выбрасывает мины на дальность 30-35 метров.

20. Противопехотная мина ПОМ-2, ее назначение, характеристики, порядок установки и уничтожения

Мина ПОМ-2 предназначена для выведения из строя пехоты противника.

Поражение человеку или нескольким наносится за счет поражения осколками корпуса и готовыми убойными элементами (шарики или ролики).

Тип мины - дистанционно устанавливаемая противопехотная осколочная кругового поражения

• Масса.....1.6кг.

• Масса взрывчатого вещества (ПВВ-4).......140 гр.

• Чувствительность......350-450гр.

• Время боевой работы.......................................4-100 часов

• Радиус поражения.............................................до 16м.

Температурный диапазон применения....-20 --+40 град.

Мина может устанавливаться только на грунт и только средствами дистанционного минирования. Возможность установки мин вручную не предусматривается. Мина неизвлекаемая и необезвреживаемая.

Мина имеет устройство самоликвидации, которое обеспечивает самоликвидацию мины подрывом по истечении 4-100 часов (в среднем 23 часа) с момента установки (время самоликвидации зависит от температуры окружающего воздуха).
