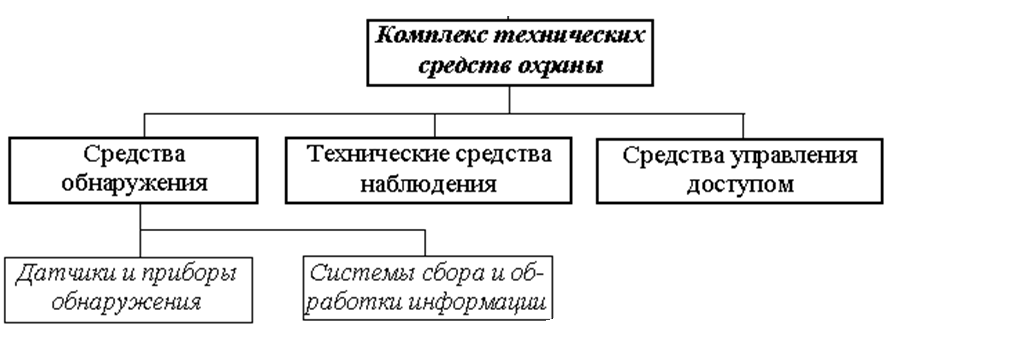

6 Вопрос. Структура комплекса тсо.

• средства обнаружения;

• средства управления доступом на объект;

• средства сборам обработки и отображения информации от средств обнаружения и средств управления доступом на объект;

• средства постовой телефонной (радио-) связи и тревожно-вызывной сигнализации;

• технические средства наблюдения;

• средства разведки;

• вспомогательные средства (система электропитания ТСО, кабель­ные сети и коммуникации, нестандартное оборудование и т.д.)

• э лектризуемые заграждения отталкивающего действия

7 Вопрос. Структура средств обнаружения

Устройства передачи информации УП предназначены для передачи информации в пространстве от датчиков обнаружения, установленных в запретных зонах, на КПП и в режимных помещениях объекта, к уст­ройствам обработки информации.

Устройства обработки информации УО предназначены для логичес­кого преобразования информации, заложенной в выходных сигналах средств обнаружения, в вид, пригодный для ее передачи в устройс­тва представления информации или устройства управления охранным освещением, средствами обеспечения пропускного режима и техничес­кими средствами задержания.

Устройства представления информации УПИ предназначены для воспроизведения (отображения) информации, т. е. преобразования ее в форму, удобную для зрительного и слухового восприятия личным составом системы охраны с целью принятия им необходимого решения или выполнения необходимых действий, а также для документирования информации, т.е. представления ее в виде документальной записи, рассчитанной на длительное хранение.

Пульт управления ПУ предназначен для управления режимами рабо­ты устройств обнаружения, передачи, обработки и представления ин­формации.

8 Вопрос.

Частота ложных тревог является основной характеристикой, по которой можно судить о помехоустойчивости датчика. Помехоустойчивость – это показатель качества датчика, характеризующий его способность стабильно работать в различных условиях. Основные факторы могут быть разбиты на: внутренние шумы и внешние помехи.

Внутренние шумы генерируются самой аппаратурой. Среди основных причин следует отметить следующие:

• недостатки конструктивных и схемотехнических решений;

• неправильная установка и настройка датчика;

• недостатки алгоритма обработки сигналов;

• некачественное техобслуживание.

Внешние помехи вызываются возмущениями среды. Перечень их довольно разнообразен. По происхождению их можно разделить на естественные и техногенные. Какие же физические условия могут оказать влияние на работу датчиков? Это в первую очередь:

• состояние атмосферы (изменения температуры, влажности воздуха, порывы ветра, дождь, солнечная радиация и т.д.);

• электромагнитные наводки (помехи от ЛЭП, радиостанций, электропроводки); -посторонние объекты в охраняемой зоне (птицы, мелкие животные и пр.)

• параллельная работа нескольких датчике.

В ибрации строительных конструкций вызываются железнодорожными составами и поездами метрополитена, мощными компрессорными установками и т.п. Особенно чувствительны к вибрационным помехам ударноконтактные и пьезоэлектрические извещатели, поэтому на объектах, подверженных таким помехам, эти извещатели применять не рекомендуется.

Движение воздуха в охраняемой зоне вызывается, в основном, тепловыми потоками вблизи отопительных устройств, сквозняками, вентиляторами и т.п. Наиболее подвержены влиянию воздушных потоков ультразвуковые и пассивные оптико-электронные извещатели. Поэтому эти извещатели не следует устанавливать в местах с заметным движением воздуха (в оконных проёмах, около батарей центрального отопления, около вентиляционных отверстий и т. п.).

Электромагнитные помехи создаются грозовыми разрядами, мощными радиопередающими средствами, высоковольтными линиями электропередач, распределительными сетями электропитания, контактными сетями электротранспорта, установками для научных исследований, технологических целей и т.п.

Наиболее подвержены воздействию электромагнитных помех радиоволновые извещатели. Наиболее опасными электромагнитными помехами являются помехи из сети электропитания. Существенное уменьшение их количества даёт применение и своевременное техническое обслуживание источников резервного питания.

Исключить воздействие электромагнитных помех сетей переменного тока на работу извещателей позволяет соблюдение основного требования по монтажу низковольтных соединительных линий - прокладка линий питания извещателя и ШС должна проводиться параллельно силовым сетям на расстоянии между ними не менее 50 см, а их пересечение должно производиться под прямым углом.

Движение мелких животных и насекомых может восприниматься как движение нарушителя извещателями, принцип действия которых основан на эффекте Доплера. К ним относятся ультразвуковые и радиоволновые извещатели. Влияние ползающих насекомых на извещатели можно исключить обработкой мест их установки специальными химическими средствами.

При использовании на объекте, охраняемом радиоволновыми извещателями, люминесцентного освещения источником помех являются мигающий с частотой 100 Гц столб ионизированного газа лампы и вибрация арматуры лампы с частотой 50 Гц.

Кроме этого, люминесцентные и неоновые лампы создают непрерывные флуктуационные помехи, а ртутные и натриевые лампы - импульсные помехи с широким спектром частот. Например, люминесцентные лампы могут создавать значительные радиопомехи в полосе частот 10 -100 МГц и более.

Дальность обнаружения таких источников света всего в 3 - 5 раз меньше дальности обнаружения человека, поэтому на период охраны их необходимо выключать, а в качестве дежурного освещения использовать лампы накаливания.

Радиопроницаемость элементов строительных конструкций также может стать причиной ложного срабатывания радиоволнового извещателя, если стены имеют малую толщину или в них имеются значительные по размерам тонкостенные проёмы, окна, двери.

Вопрос №9. Назначение, классификация, основные ТТХ и применение систем сбора и обработки информации (ССОИ).

Система сбора и обработки информации (ССОИ) - это совокупность устройств, предназначенных для передачи, приема, сбора, обработки, регистрации и представления оператору информации от средств обнаружения, а также для управления дистанционно управляемыми устройствами и контроля работоспособности средств обнаружения, дистанционно управляемых устройств и каналов передачи информации.

Схемы построения:

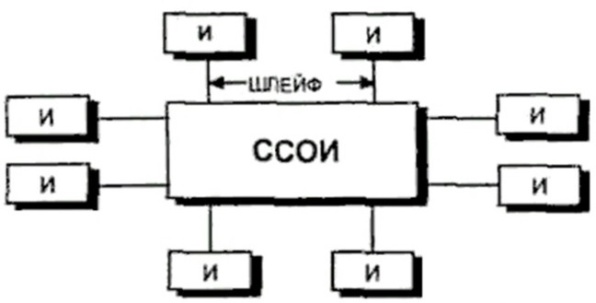

«Звезда»:

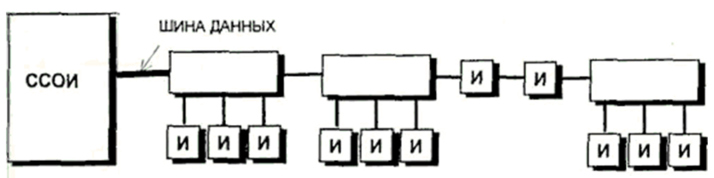

«Дерево»:

Требования к ССОИ:

• контроль и отображение состояния шлейфов охранной сигнализации,

• контроль целостности линий связи от ССОИ до сигнализатора;

• возможность передачи тревожного сообщения на более высокий уровень;

• идентификация сигналов «неисправность» от периферийных средств;

• дистанционный контроль работоспособности сигнализаторов, имеющих встроенную цепь проверки;

• графическое и звуковое отображение информации - тревожной и вспомогательной;

• документирование всей обрабатываемой или тревожной информации, в том числе в режиме реального времени;

• управление внешними устройствами в автоматическом режиме

• обеспечение непрерывной круглосуточной работы в течение длительного времени (5-10 лет) в отапливаемых помещениях.

Вопрос №10. Назначение, классификация, требования, принцип действия систем управления доступом (СУД).

Система контроля и управления доступом – совокупность совместно действующих технических средств, предназначенных для контроля и управления доступом и обладающих технической, информационной, программной и эксплуатационной совместимостью.

Классификация:

• Автономные – устройства, осуществляющие контроль доступа без участия центрального, главного устройства (диспетчера).

• Централизованные – устройства, отправляющие данные и получающие сигналы управления от центрального устройства (диспетчера).

• СУД с распределенной структурой – объединение независимых подсистем СУД.

Общие функции СУД:

• санкционированный пропуск персонала и посетителей на объект (с объекта);

• санкционированный пропуск транспорта и проезжающих на нем людей через транспортные КПП;

• задержание лиц, несанкционированно проносящих на объект запрещенные предметы, взрывчатку и оружие;

• задержание лиц, которые пытаются несанкционированно вынести или вывести с объекта ядерные материалы.

Требования к СУД:

• исключение возможности проникновения на объект или с объекта лиц без выполнения режимных процедур;

• обеспечения максимальной пропускной способности при минимальной потребности личного состава, обслуживающего КПП;

• исключение субъективных ошибок контролёров КПП.

Вопрос №11. Назначение, классификация, требования, ТТХ и применение средств обнаружения запрещенных к проносу (провозу) предметов (материалов).

Классификация:

• Средства обнаружения запрещенных предметов и материалов

• Средства обнаружения людей, укрывшихся на транспорте

Запрещенные материалы:

Запрещенные материалы:	Метод обнаружения:
Радиоактивные материалы	Радиоактивное излучение
Взрывчатые вещества	По парам взрывчатых в-в
Химические и органические в-ва	По парам веществ
Металлические предметы и оружие	Металлодетекторы

Методы обнаружения людей, укрывшихся на транспорте:

• Контроль выделяемых телом человека летучих веществ

• Контроль акустических и механических колебаний, создаваемых человеком

• Контроль электромагнитного поля тела человека

• Контроль электростатического поля тела человека

• Контроль собственного теплового и ИК излучения тела человека.

12) Средства постовой связи предназначены для оперативного оповещения о проникновении на охраняемые участки.  Для передачи звуковых сигналов применяют различные звонки, сирены, микрофоны и т.д. Для направленности команд применяют рупорные громкоговорители. Расстановка и количество громкоговорителей определяется индивидуально. В помещениях охраны громкоговорители устанавливаются мощностью 0,25 Вт.  Для радиовещания применяют усилители У-100, У-101 с микрофоном. Они необходимы для усиления мощности звуковой частоты. Для двухсторонней связи персонала охраны применяют устройство телефонной связи. Постовая связь обеспечивает передачу распоряжения с поста охраны. Основные требования к связи: - непрерывность связи; - быстроту связи и четкую слышимость; - возможность одновременной передачи информации служебным нарядам. Станционное оборудование телефонной связи устанавливается в посту охраны. Аппаратура устанавливается согласно расположения и привязок, указанных в проекте.

13) Охранное освещение должно обеспечивать необходимые условия видимости ограждения территории, периметра здания, зоны отторжения, тропы наряда (путей обхода).10.3. В состав охранного освещения должны входить:

• осветительные приборы;

• кабельные и проводные сети;

• аппаратура управления.

Система охранного освещения должна обеспечивать:

• освещенность горизонтальную на уровне земли или вертикальную на плоскости ограждения, стены не менее 0,5 лк в темное время суток;

• равномерно освещенную сплошную полосу шириной 3-4 м;

• возможность автоматического включения дополнительных источников света на отдельном участке (зоне) охраняемой территории (периметра) при срабатывании охранной сигнализации;

• ручное управление работой освещения из помещения КПП, помещения охраны;

• совместимость с техническими средствами охранной сигнализации и охранного телевидения;

• непрерывность работы на КПП, в помещении и на постах охраны.

Сеть охранного освещения по периметру объекта и на территории должна выполняться отдельно от сети наружного освещения и разделяться на самостоятельные участки в соответствии с участками охранной сигнализации периметра и/или охранного телевидения. Сеть охранного освещения должна подключаться к отдельной группе щита освещения, расположенного в помещении охраны или на КПП. Допускается установка щита освещения на внешней стене КПП со стороны охраняемой территории. Щит освещения должен быть закрыт на висячий (навесной) замок и заблокирован охранной сигнализацией.
