Структурнная схема логического пробника.

Громкоговоритель

Мультивибратор

Усилитель НЧ

Узел активации

Источник питания

Стабилизатор U

Источник питания – 4,5 В (GB1)

Стабилизатор U - стабилитрон и подстроечный резистор

Мультивибратор- базисы DD1.2 - DD1.4 микросхемы DD1

Усилитель НЧ – транзистор(VT1)

Громкоговоритель-ВА1

Узел активации - базис DD1.1

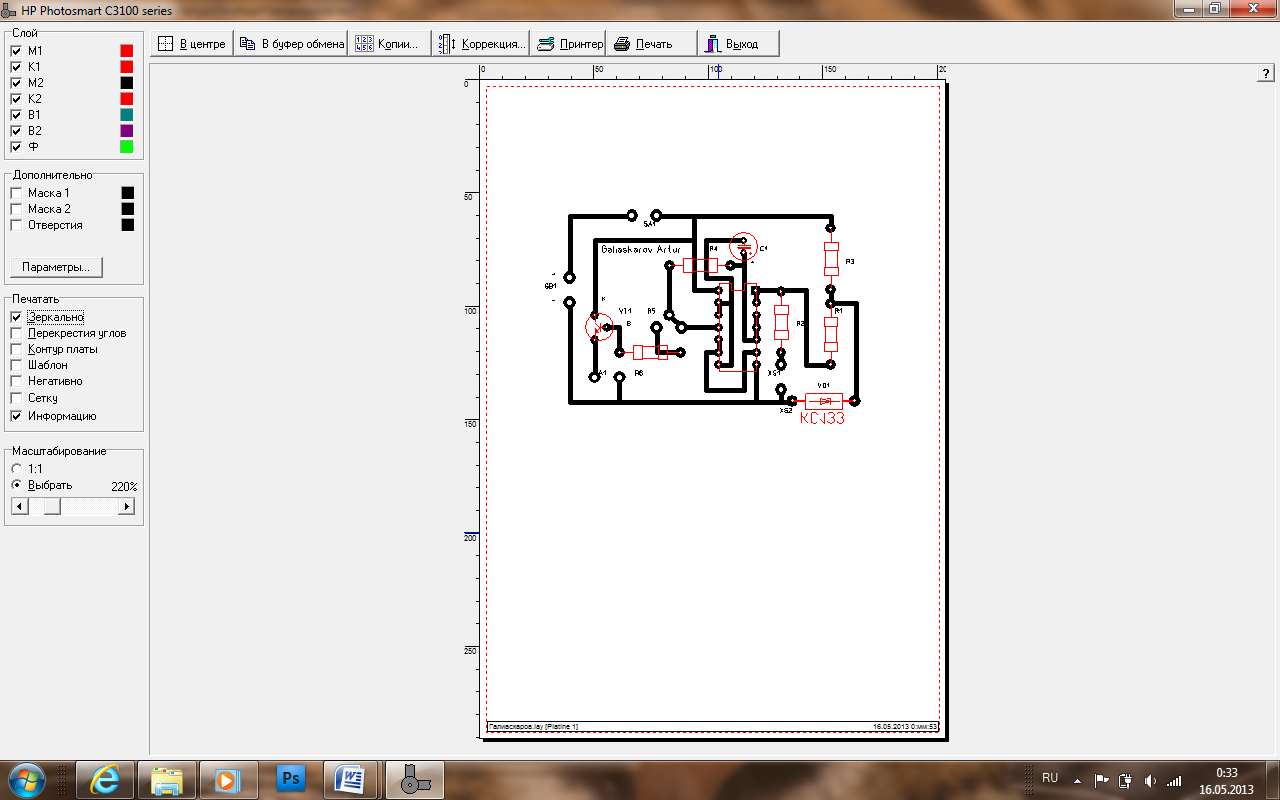

Схема разработанная в программе Sprint Layout 5.0

  1. Монтаж радиоэлементов

Монтаж - 1. Сборка и установка машин, сооружений, конструкций и т.п. из готовых частей. 2. Составление единого целого из отдельных частей, подбираемых по определенной теме или плану.

    1. Навесной монтаж — способ монтажа электронных схем, когда расположенные на изолирующем шасси радиоэлементы соединяются друг с другом проводами или непосредственно выводами

Навесной монтаж остаётся наиболее уместным способом монтажа ламповой техники — как из-за конструктива ламповых панелей и крупногабаритных трансформаторов, так и из-за лучшего температурного режима отдельных компонентов, эффективной механической развязки ламп, возможности оптимального подбора сечения соединительных проводников и сокращения общего числа паяных соединений в цепи сигнала. Для лучшей механической развязки ламп соединительные провода (а также вывод резисторов и конденсаторов, распаиваемые непосредственно к ламповым панелям) формуются с S-образными изгибами, избегая прямых, жёстких перемычек

    1. Монтаж накруткой, монтаж проводов накруткой — технология используемая в сборке электронной техники. Это метод построения плат электронных схем без изготовления печатной платы. Провода обматываются вручную либо с помощью машин, и соединения позже могут быть изменены после этого вручную. Метод выделяется среди технологий прототипирования электроники тем, что сложные схемы могут быть изготовлены автоматом, в то время как ремонт и модификация могут позже быть проведены вручную.

Построение плат методом монтажа накруткой может приводить к созданию сборок более надёжных, чем печатные платы — соединения меньше подвержены разрыву вследствие вибрации или физических нагрузок на плату-основание, а отсутствие припоя предотвращает коррозию, эффект «мокрого контакта», эффект «сухого контакта» и прочие. Соединения сами по себе более крепкие вследствие контактной сварки провода на концах к терминальной стойке (стойки — четырёхгранные металлические колышки, закрепленные перпендикулярно плате-основанию).

Метод уникален среди методов автоматического прототипирования схем тем, что длина соединения может быть точно проконтролирована, а витые пары или магнитно-экранированные четвёрки (четверные провода) могут быть проложены вместе.

Применение

Метод монтажа накруткой использовался для построения прототипов высокочастотных схем и схем малых тиражей; включая схемы с гигагерцовыми микроволновыми частотами и суперкомпьютеры.

Монтаж бортового управляющего компьютера КА Аполлон был произведён именно таким методом.

Данный метод был популярен в 1960-х годах в производстве электронных плат, но его применение сейчас сильно упало. Технологии поверхностного монтажа сделали эту технику намного менее полезной за последние десятилетия. Появление макетных плат, а также снижение цен на профессиональные печатные платы почти уничтожило применение этой техники.

Недостатки метода и способ их устранения

Несмотря на кажущуюся надёжность соединения этим методом (число контактных зон равно четырёхкратному числу витков), на практике, при большом количестве соединений, встречались отдельные соединения методом накрутки с плохим контактом. Такая неисправность устранялась путём пропайки плохого соединения.

Инструмент для монтажа

Инструмент для монтажа накруткой имеет два отверстия. Провод очищенной частью, и четверть дюйма (6,35мм) изолированной части помещаются в боковое отверстие (которое ближе к краю), а центральное отверстие инструмента помещается над стойкой (post).

Инструмент быстро вращается, в результате, 1,5 или два оборота изолированной части провода обёрнуты вокруг стойки, а выше этого обернуты 7 или 8 оборотов очищенного провода. У стойки есть место для трех таких соединений, хотя обычно используются один или два. Это позволяет проведение ручного монтажа накруткой, для модификаций.

    1. Печатный монтаж - Это более современный метод монтажа радиоаппаратуры: в качестве проводников, соединяющих элементы, используют не монтажные провода, а узкие и тонкие полоски медной фольги, нанесенные на основание из электроизоляционного материала. Печатный монтаж нашел очень широкое применение в промышленности благодаря снижению трудоемкости монтажно-сборочных работ, резкому сокращению брака.

Этот вид монтажа позволяет автоматизировать производство. В радиолюбительской практике печатный монтаж не имеет этих очевидных преимуществ и применяется главным образом при изготовлении конструкций на транзисторах. Печатный монтаж вносит в изготовляемые нами приборы элемент современности и уменьшает вероятность ошибок при копировании схемы на монтажной плате, приведенной в описании. Монтажные платы получают из листов фольгированного материала, покрытого с одной стороны тонким слоем меди. В любительской практике находят применение два основных метода удаления фольги с непроводящих участков печатной платы. Самый простой метод механический, когда на фольгированной поверхности острым ножом (скальпелем) вырезают (предварительно нанеся рисунок схемы мягким карандашом) узкие электроизоляционные канавки. Часть фольги, которую требуется удалить, отрывают, предварительно надрезав края. Затем сверлят отверстия для подсоединения деталей (со стороны фольги), очищают плату и покрывают места пайки раствором канифоли. Печатная плата готова к монтажу. При изготовлении печатных плат методом химического травления на очищенную фольгированную поверхность наносят химически устойчивый рисунок схемы нитроэмалью, асфальтовым лаком, кислотоупорной краской, цветным лаком и т. п. Можно использовать и полоски ленты. После просушки пластину погружают в травильную ванну (эмалированную или фарфоровую посуду). Для травления используют водный раствор хлорного железа: две столовые ложки FeCl3 на полтарелки теплой воды. Продолжительность травления при нормальной температуре раствора 1 ч, а при повышенной (40 ... 50° С) - около 15 мин. Травление считается законченным, когда не покрытая защитным слоем фольга полностью растворится. После травления плату хорошо промывают, удаляя краску с проводников растворителем, сушат, обрезают, сверлят отверстия, зачищают и покрывают места пайки слоем канифоли, растворенной в спирте. В местах пайки на поверхность печатных проводников следует также нанести слой припоя, однако не перегревая проводники паяльником во избежание их отслаивания. После обслуживания печатная плата готова к монтажу. Через отверстия в плате (со стороны, где нет печатных проводников) пропускают укороченные выводы деталей и припаивают их к печатным проводникам. Предупреждение. Пары, выделяющиеся при химическом травлении, являются вредными, и поэтому эту работу надо проводить на свежем воздухе или в проветриваемом помещении. Хлорное железо для травления фольгированного гетинакса можно приготовить самому, осторожно растворяя в открытой стеклянной или керамической посуде одну объемную часть железных опилок в 25 объемных частях 9%-ной соляной кислоты. Через несколько дней раствор станет серо-желтым и будет готов к употреблению. Другим травильным раствором (применять который нужно очень осторожно.) может быть 25%-ный раствор технической азотной кислоты. Самым безопасным является электрическое (гальваническое) травление в концентрированном растворе поваренной соли, При этом способе травления пластину фольгированного гетинакса помещают в металлический сосуд с концентрированным раствором поваренной соли. В простейшем случае участки фольги, которые будут нужны для создания проводников, покрывают расплавленным воском или заклеивают хлорвиниловой лентой. Электроизоляционные дорожки (т. е, участки фольги, подлежащие удалению) прочерчивают в воске иглой диаметром 0,6 ... 0,8 мм. Положительный полюс источника постоянного тока напряжением 4 ... 12 В соединяют (зажимом) с фольгированной пластиной, а отрицательный - с металлическим сосудом. Хороший лак для защиты от вытравливания токопроводящих участков фольги можно приготовить из ненужной фотопленки. Смыв теплой водой эмульсию., растворяют фотопленку в ацетоне, к раствору добавляют немного анилиновой краски или чернил. Необходимо следить, чтобы при травлении температура электролита не превышала 300 С.
