2.3 Расчет напряженно-деформированного состояния трубной заготовки

НДС является критерием оценки качества процессов обработки металлов давлением вообще. В данной методике принимаем следующие допущения:

- во всех клетях формовочного стана с прямолинейным сворачиванием волокон второе волокно будет являться нулевым, т.е. волокно, в котором отсутствуют продольные деформации (в расчете с криволинейным сворачиванием волокон первое и четвертое волокно принимаем нулевым), это же волокно является границей разделения зоны растяжения и зоны сжатия;

- волокна отстают от кромки на 1/3 и 2/3 половины листа с прямолинейным сворачиванием волокон;

- точки фиксированных волокон перемещаются по прямой, а не по винтовой траектории;

- для определения НДС принимаем принцип относительного удлинения, т.к. получается более точный результат по сравнению с экспериментальными данными.

Все наши допущения основаны на экспериментальных данных, которые опубликованы в технической литературе.

2.2.1 Расчет напряженно-деформированного состояния (ндс) очага деформации продольных волокон с прямолинейным сворачиванием последней клети формовочного стана

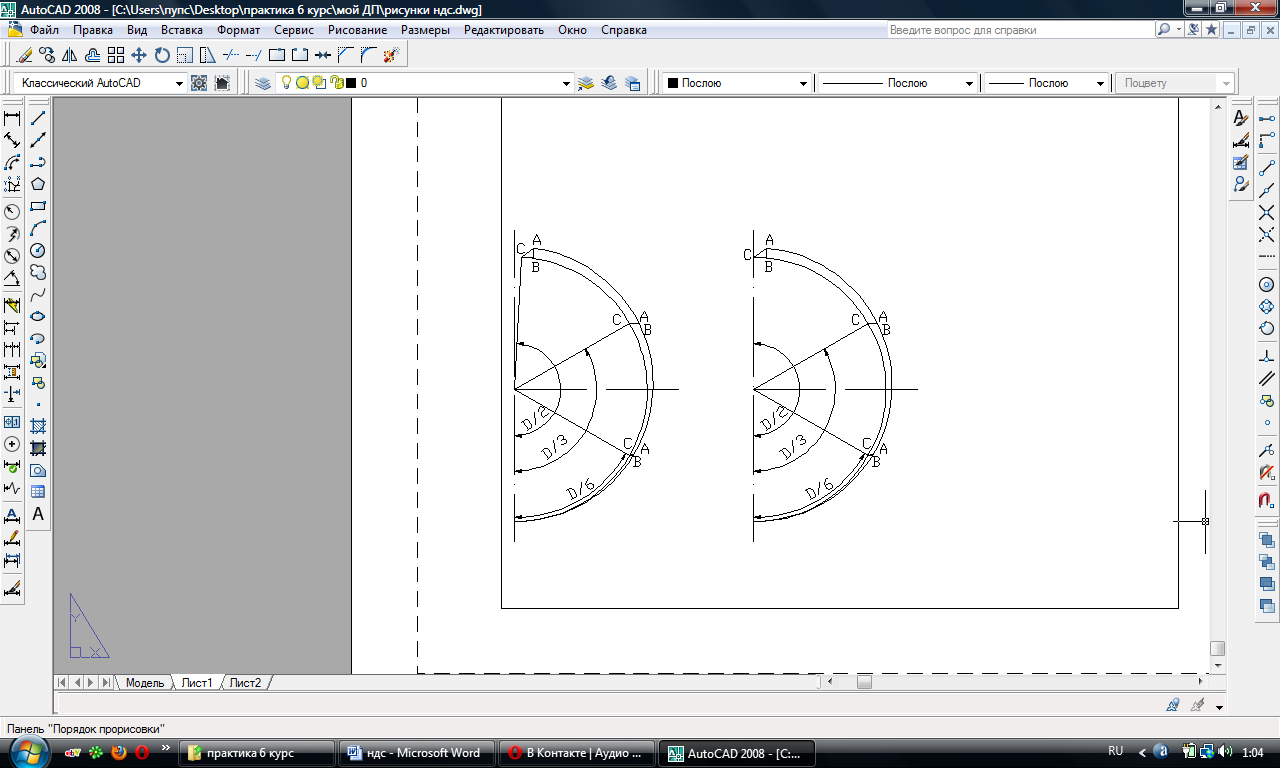

Рисунок 2.8 - Схема деформации листа в последней формовочной клети.

1. Расчет относительного удлинения волокна 3 в последней формовочной клети.

,

- межклетьевое расстояние, мм.

2. Расчет относительного удлинения волокна 1 в последней формовочной клети.

3. Расчет относительного удлинения волокна 0 в последней формовочной клети.

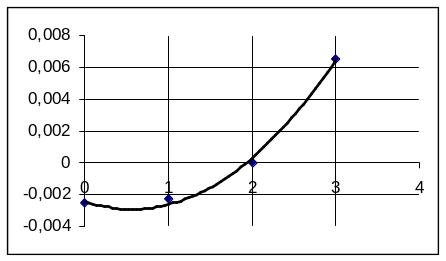

Рисунок 2.9 - Эпюра напряженного состояния продольных волокон в последней формовочной клети.

2.2.2 Расчет напряженно-деформированного состояния (ндс) очага деформации продольных волокон с прямолинейным сворачиванием сварочной клети

Рисунок 2.10 - Схема деформации листа в сварочной клети.

1. Расчет относительного удлинения волокна 3 в сварочной клети.

- межклетьевое расстояние, мм.

2. Расчет относительного удлинения волокна 1 в сварочной клети.

, где:

, где:

, где:

3. Расчет относительного удлинения волокна 0 в сварочной клети.

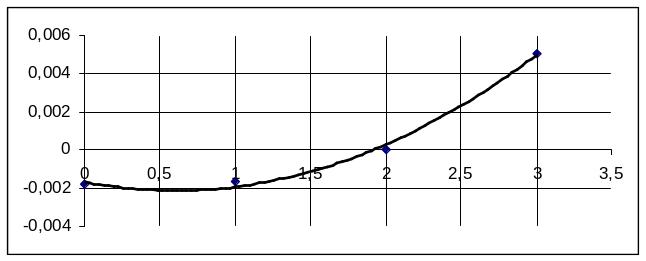

Рисунок 2.11 - Эпюра напряженного состояния продольных волокон в сварочной клети.

Таблица 2.2 - Относительные удлинения по осям X, Y и Z.

Относительные удлинения , %

Номер волокна

Наименование клети

Формовочная клеть

Сварочная клеть

0

-0,002516

-0,001766

1

-0,002284

-0,001630

3

0,006488

0,005049

0

-0,000755

0,000529

1

-0,000685

0,000489

3

0,001946

0,001515

0

0,003271

0,001237

1

0,002969

0,001141

3

-0,008434

-0,006544

- для открытых клетей.

- для закрытых клетей.
