14. Железобетонные крыши гражданских зданий.

Железобетонные полносборные конструкции крыш проектируют с уклоном до 5%. Применяют три типа конструкций крыш: чердачные, бесчердачные и эксплуатируемые.

Чердачная крыша — основной вариант покрытия в жилых зданиях массового строи­тельства повышенной этажности.

Бесчердачная крыша - основной тип покрытия в малоэтажных массовых обществен­ных зданиях. Бесчердачную крышу применяют также в жилых домах высотою до четы­рех этажей при строительстве в умеренном климате, а также на ограниченных по пло­щади участках покрытий многоэтажных зданий: над машинными отделениями лифтов, над лоджиями и эркерами, пристроенными магазинами, вестибюлями, тамбурами и пр. В свою очередь чердачные крыши применяют и в многоэтажных общественных здани­ях, когда их планировочные параметры совпадают с параметрами жилых зданий, что позволяет применить соответствующие им сборные изделия для крыш.

Эксплуатируемая крыша устраивается и над чердачными и над бесчердачными по­крытиями. Она может быть устроена над всем зданием или его частью и использовать­ся в рекреационных целях как для населения (или служащих) в здании, либо независи­мо, например, для устройства открытого кафе.

Окончательный выбор системы водоотвода с крыши при проектировании осуществ­ляют в зависимости от назначения объекта, его этажности и размещения в застройке. В жилых зданиях средней и повышенной этажности принимают внутренний водоотвод, в малоэтажных - наружный организованный, а в малоэтажных, размещенных внутри квартала, - наружный неорганизованный.

При внутреннем водостоке в жилых домах предусматривают по одной водоприем­ной воронке на планировочную секцию, но не менее двух на здание. При наружном ор­ганизованном водостоке расстояние между водосточными трубами по фасаду должно быть не больше 20 м. Гидроизоляцию железобетонных крыш проектируют в зависимости от типа крыши.

Для бесчердачных крыш (за исключением крыш раздельной конструкции) применяют многослойные гидроизоляционные рулонные покрытия. Гидроизоляцию чердачных и раздельных бесчердачных крыш осуществляют одним из следующих трех способов. Первый (традиционный) - устройство многослойного рулонного ковра, второй - окрас­ка гидроизоляционными мастиками (например, кремнийорганическими), которые сов­местно с водонепроницаемым бетоном кровельной панели обеспечивают защитные функции покрытия, третий - применение предварительно напряженных кровельных па­нелей, отформованных из бетонов высоких классов по прочности и марок по водонепроницаемости, обеспечивающих гидроизоляцию крыши.

По методу удаления воздуха из системы вытяжной вентиляции через конструкцию покрытия различают крыши с холодным, теплым и открытым чердаком. Для каждой из этих конструкций может быть применен любой из выше перечисленных метод гидро­изоляции. Конструкции чердачных крыш применяют в строительстве в следующих шести ос­новных вариантах:

1 - с холодным чердаком и рулонной кровлей; 2 - то же, с безрулонной кровлей; 3 - с теплым чердаком и рулонной кровлей;

4 - то же, с безрулонной кровлей; 5 — с открытым чердаком и рулонной кровлей; 6 - то же, с безрулонной.

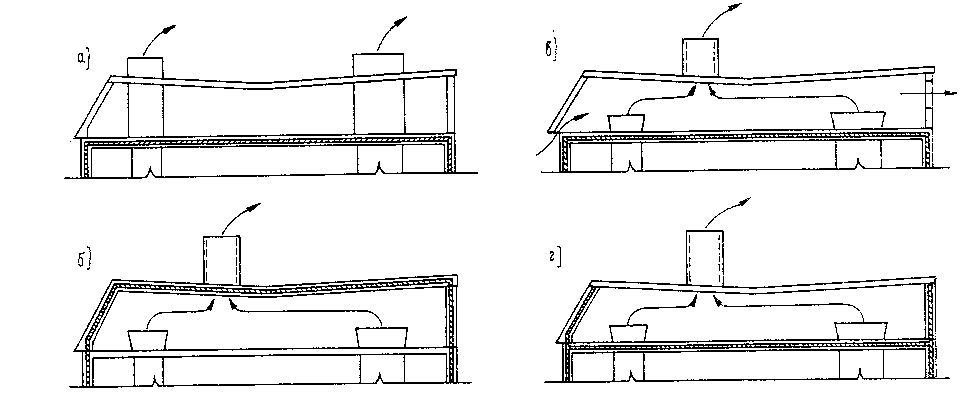

Рис.1.Принципиальные схемы чердаков: а – холодный; б – теплый; в – открытый; г – закрытый.

Конструкции бесчердачных крыш применяют в строительстве в следующих пяти ва­риантах : 1- раздельной (с кровельной панелью, чердачным перекрытием, утеплителем и вентилируемым пространством) с безрулонным покрытием; 2 - то же с рулонным покрытием;3 - совмещенной однослойной панельной конструкции;4 - совмещенной трехслойной панельной конструкции;

5 - совмещенной многослойной построечного изготовления.

При проектировании тип конструкции покрытия выбирают в соответствии с назна­чением здания, его этажностью и климатическими условиями района строительства.

Конструкцию чердачных крыш составляют панели покрытия (кровельные панели и лотки, чердачное перекрытие, опорные конструкции под лотки и кровельные панели, наружные фризовые элементы.

Чердачные крыши с холодным и открытым чердаком содержат в своем составе утепленное чердачное покрытие, неутепленные тонкостен­ные ребристые железобетонные кровельные, лотковые и фризовые панели, в которых предусматривают отверстия для

вентиляции чердачного пространства. Вентиляционные каналы пересекают крыши с холодным чердаком, что должно учи­тываться при раскладке панелей чердачного перекрытия и покрытия.

Конструкции крыш с теплым чердаком составляют утепленные кро­вельные, лотковые и фризовые панели, неутепленное чердачное перекрытие и опорные конструкции кровельных и лотковых панелей.

Конструкции крыш с открытым чердаком по составу конструктивных элементов аналогичны конструкциям с холодным чердаком, но вентиляционные конст­рукции ее не пересекают, обрываясь на высоте 0,6 м от поверхности чердачного пере­крытия, как в крышах с теплым чердаком.

Удалению вытяжного воздуха наряду с общей шахтой способствует интенсивное го­ризонтальное проветривание через увеличенные вентиляционные отверстия во фризо­вых панелях.

Особенностью открытого чердака является совмещение принци­пиальных схем теплого и холодного чердаков, выпуск вентиляции в чердак и проветривание его наружным воздухом. К достоинствам крыш с открытым чердаком можно отнести:

повышение надежности и долговечности кровли вследствие уст­ранения многочисленных отверстий и примыканий вокруг вентиля­ционных блоков; упрощение и облегчение конструкции покрытия, выполняемого из тонкостенных панелей без теплоизоляции;

возможность применения любых утеплителей, свободно укладываемых по чердачному перекрытию; упрощение конструкции крыши путем устранения вентиляционных блоков и внутренних конструкций.

Крыша с холодным чердаком и кровлей из рулонных материалов состоит из железобетонных панелей чердачных перекрытий с утеп­лением плитными, штучными или засыпными материалами; фризовых наружных стен из железобетонных панелей; кровельных панелей и водосборных лотков; бетонных карнизных парапетных блоков из тяжелого бетона; кровли из рулонных материалов. В состав крыши с холодным чердаком и кровельными панелями находят элементы, перечисленные выше, за исключением кровли из рулонных материалов. Для крыш с холодным чердаком характерным является пропуск каналов вытяжной вентиляции дома через чердачное пространство наружу и утепление чердачного перекрытия. Холодный чердак наиболее полно соответствует функциональной схеме крыши, безупречен в эксплуатационном отношении, а область его применения практически не ограничена. Однако пропуск через чердачное покрытие многочисленных вентиляционных блоков и ка­нализационных вытяжек существенно уменьшает ее надежность, осо­бенно в местах примыкания, а также увеличивает номенклатуру сбор­ных элементов.

Бесчердачные совмещенные крыши однослойной конструкции проектируют пане­льными из легкого бетона или из автоклавного ячеистого бетона . В панелях предусматривают цилиндрические вентиляционные каналы в подкровельном слое. Кровля - рулонная четырехслойная.

Трехслойные панели совмещенных бесчердачных крыш изготовляют в еди­ном технологическом цикле или комплектуют па заводе из двух тонкостенных ребрис­тых плит и утеплителя между ними (рис.2).

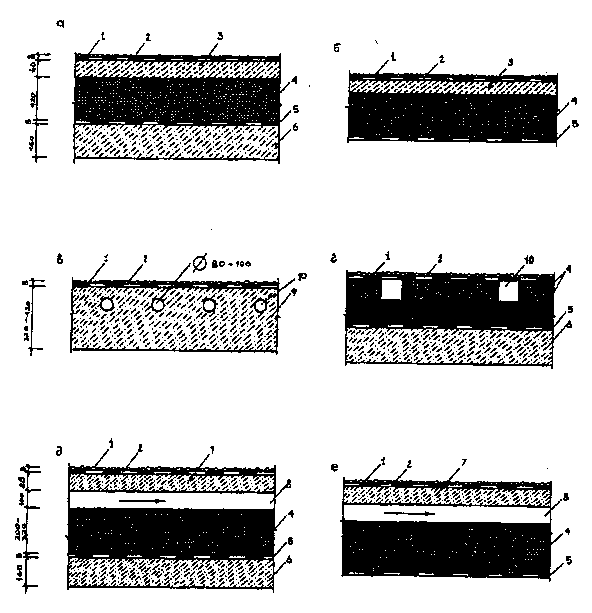

Рис. 2. Конструкция совмещенных крыш:

а, 6 — сплошные невентилируемые; в, г— частично вентилируемые; д,е-

вентилируемые; 1 - защитный слой; 2 - гидроизоляционный слой (рулон­ный

ковер); 3 - бетонное основание под рулонный ковер; 4 — утеплитель; 5 –

пароизоляция; 6 - несущая железобетонная панель; 7 - железобетон­ная плита

(панель) основания; 8 - воздушная прослойка; 9-легкобетонная плита (панель)

покрытия с вентиляционными каналами; 10 – продух.
