  1. Конструктивная схема и принцип работы драглайну

В. Драглайны широко используются при экскавации пород вскрыши обычно ниже уровня стояния машины, см. схему (реже выше).

Принцип действия: при работе экскаватор опирается на грунт опорной базой, лыжи подняты и не мешают вращению поворотной платформе. Угол наклона стрелы неизменен и составляет ≈30°. Рабочее перемещение ковша получается за счет перемещения тягового и подъемного канатов. Внедрение режущей кромки ковша в грунт осуществляется за счет веса ковша и соответствующего его положения относительно поверхности забоя.

Заполнение ковша происходит при движении его к машине. Перед разгрузкой производится перемещение ковша к головным блокам и разворот машины к месту разгрузки. Для разгрузки ослабляется тяговый канат, ковш опрокидывается и грунт высыпается в отвал или транспортное средство.

Для доставки ковша в забой экскаватор поворачивается, подъемный и тяговый канаты разматываются с барабанов лебедок.

Рабочий орган экскаватора состоит из:

  1. ковша с упряжкой;

  2. стрелы с головными и направляющими блоками.

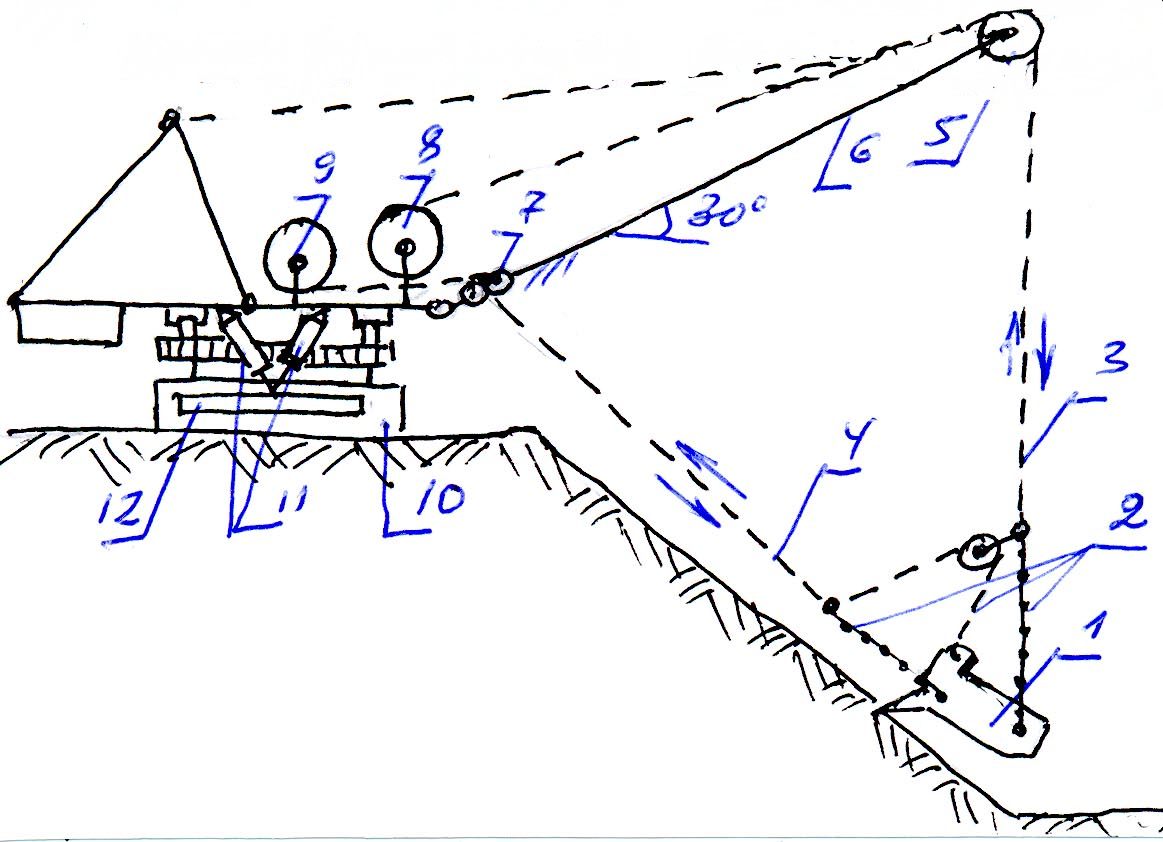

Конструктивная схема драглайна

  1. ковш;

  2. подвеска ковша;

  3. подъемный канат;

  4. тяговый канат;

  5. головные блоки;

  6. стрела;

  7. направляющие блоки;

  8. подъемная лебедка;

  9. тяговая лебедка;

  10. опорная база;

  11. гидродомкраты механизма шагания;

  12. опорные лыжи.

  1. Конструкция стрелы прямой лопаты

А. Прямая лопата

Рабочее оборудование прямой лопаты состоит из: стрелы, рукояти ковша, механизма напора и механизма открывания днища ковша.

5.2.1. Стрела при работе экскаватора неподвижна по отношению к платформе и устанавливается обычно под углом 450 к горизонту. Нижним концом стрела шарнирно соединена с поворотной платформой, а верхний конец удерживается полиспастной или вантовой канатной подвеской.

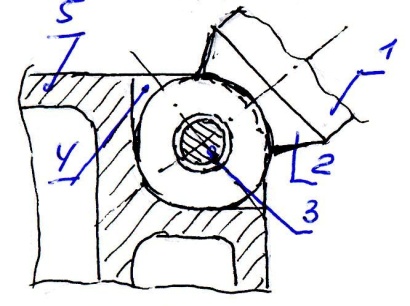

Схема сопряжения пяты стрелы с поворотной платформой

1 – стрела.2 - пята стрелы.3 – палец.4 - проушина на поворотной платформе.5 корпус поворотной платформы

Схема крепления стрелы к поворотной платформе

1 - стрела

2 - пята стрелы

3 - боковые оттяжки

4 - поворотная платформа

Корпус стрелы представляет собой сварную пустотелую балку (балки) прямоугольного сечения (ЭКГ-4,6, ЭКГ-5А, ЭКГ-20 ПО «Уралмаш») или круглого сечения (ЭКГ-8И, ЭКГ-10, ЭКГ-12,5, ЭКГ-15, ЭКГ-18 ПО «Ижорский завод»).

В верхнем конце корпуса стрелы устанавливают головные блоки, служащие для направления ветвей подъемного каната ковша, а также блоки стрелового полиспаста. Для увеличения поперечной устойчивости стрелы современных моделей экскаваторов в плане расширены со стороны опорной пяты. При этом на моделях имеющих однобалочную стрелу иногда используются боковые оттяжки для улучшения устойчивости стрелы.

Стрелы бывают однобалочными и двухбалочными. Двухбалочные стрелы бывают цельными и шарнирно-сочлененными.

Однобалочные стрелы применяются на экскаваторах с зубчато-реечным механизмом напора, а двухбалочные на экскаваторах типа ЭКГ с канатным напором и коленчато-рычажных вскрышных лопатах (тип ЭВГ).

Шарнирно-сочленённая двухбалочная стрела (ЭКГ-8И) состоит из двух частей: верхней и нижней. Нижняя часть образует жёсткий треугольник abc с двуногой стойкой и подкосами.
