Задание #28
Вопрос:

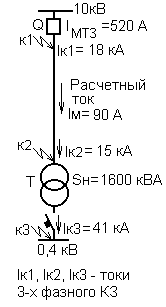

Задача. Трансформатор Т питается по радиальной кабельной линии.(см. рисунок). Определить и записать первичный ток уставки токовой отсечки без выдержки времени (Ампер), установленной на выключателе Q.
(Коэффициент самозапуска = 4, коэффициент отстройки (коэффициент запаса) = 1,3, коэффициент возврата = 0,9).
Изображение:
Запишите число:
___________________________
Задание #29
Вопрос:

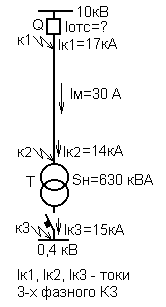

Задача. Трансформатор Т питается по радиальной кабельной линии.(см. рисунок). Определить и записать первичный ток уставки максимально-токовой защиты с выдержкой времени, установленной на выключателе Q.
(Коэффициент самозапуска = 4, коэффициент отстройки (коэффициент запаса) = 1,3, коэффициент возврата = 0,9).
Изображение:
Запишите число:
___________________________
Задание #30
Вопрос:

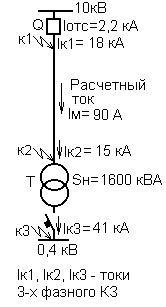

Задача. Трансформатор Т питается по радиальной кабельной линии.(см. рисунок). На выключателе Q установлена токовая отсечка без выдержки времени с уставкой 2,2 кА. Определить и записать десятичным числом коэффициент чувствительности отсечки.
(Отношение токов двух и трехфазного КЗ принять равным 0,87).
Изображение:
Запишите число:
___________________________
Задание #31
Вопрос:

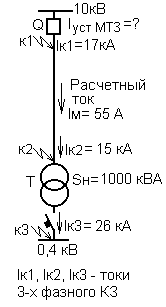

Задача. Трансформатор Т питается по радиальной кабельной линии.(см. рисунок). На выключателе Q установлена максимально-токовая защита (МТЗ) с выдержкой времени с уставкой тока 0,52 кА.
Определить и записать десятичным числом коэффициент чувствительности МТЗ. (Отношение токов двух и трехфазного КЗ принять равным 0,87. Трансформатор Т входит в зону защиты МТЗ).
Изображение:
Запишите число:
___________________________
Задание #32
Вопрос:
Радиальная линия 10 кВ , питающая трансформатор Т защищена максимально-токовой защитой (МТЗ) с выдержкой времени (см. рисунок). Вводной автомат Q2 не имеет ступени селективной отсечки (T2 = 0).
Определить и записать десятичным числом время выдержки МТЗ Т1 (с). Ступень селективности принять равной 0,4 с.
Изображение:
Запишите число:
___________________________
Задание #33
Вопрос:
Радиальная линия 10 кВ , питающая трансформатор Т защищена максимально-токовой защитой (МТЗ) с выдержкой времени (см. рисунок). Вводной автомат Q2 имеет ступень селективной отсечки (T2 = 0,3 с).
Определить и записать десятичным числом время выдержки МТЗ Т1 (с) . Ступень селективности принять равной 0,4 с.
Изображение:
Запишите число:
___________________________
Задание #34
Вопрос:
Трансформатор Т питается по радиальной линии 10 кВ (см. рис.).
Указать максимально возможную зону селективной защиты токовой отсечки без выдержки времени, установленной на выключателе Q1.
Изображение:
Выберите один из 5 вариантов ответа:
1) Зона 1.
2) Зона 2.
3) Зона 3.
4) Зона 4.
5) Зона 5.
Задание #35
Вопрос:
Трансформатор Т питается по радиальной линии 10 кВ (см. рис.).
Указать максимально возможную зону защиты МТЗ с выдержкой времени (как основной защиты), установленной на выключателе Q1.
Изображение:
Выберите один из 5 вариантов ответа:
1) Зона 1.
2) Зона 2.
3) Зона 3.
4) Зона 4.
5) Зона 5.
Задание #36
Вопрос:
Трансформатор Т питается по радиальной линии 10 кВ (см. рис.).
Указать максимально возможную зону защиты МТЗ с выдержкой времени, установленной на выключателе Q1.
Изображение:
Выберите один из 5 вариантов ответа:
1) Зона 1.
2) Зона 2.
3) Зона 3.
4) Зона 4.
5) Зона 5.
Задание #37
Вопрос:
Задача. Трансформатор Т подключен в конце кабельной линии 10 кВ ( см. рис.). Сопротивления элементов сети: энергосистема - Хс = 0,3 Ом, линия R = 0.4 Ом, Х = 0,1 Ом, суммарная длина кабельных линий сети 10 кВ - L = 10 км, емкостное сопротивление одной фазы сети по отношению к земле Хс = 1700 Ом.
Определить ток однофазного замыкания на вводе 10 кВ трансформатора Т.
Изображение:
Запишите число:
___________________________
Задание #38
Вопрос:
Какая защита работает и на что она действует при однофазном замыкании на в линии 10 кВ, питающей цеховую трансформаторную подстанцию (ТП) 10 / 0,4 кВ?
Выберите несколько из 7 вариантов ответа:
1) Токовая отсечка, на отключение.
2) Максимально- токовая с выдержкой времени, на отключение.
3) Токовая защита нулевой последовательности, на сигнал.
4) Токовая отсечка, на сигнал.
5) Максимально-токовая с выдержкой времени, на сигнал.
6) Защита максимального напряжения нулевой последовательности, на сигнал.
7) Защита максимального напряжения нулевой последовательности, на отключение.
Задание #39
Вопрос:
Известно, что ток в цепи, состоящей из соединительных проводов и электроприемника (ЭП) определяется законом Ома: I U / ( Zпр + Zэп ), где Zпр, Zэп - сопротивления проводов и ЭП, U - напряжение питания.
Укажите причину(ны) резкого повышения тока при КЗ на зажимах ЭП.
Выберите один из 5 вариантов ответа:
1) Повышение напряжения.
2) Понижение сопротивления проводов.
3) Понижение сопротивления ЭП.
4) Понижение сопротивления проводов и ЭП.
5) Понижение сопротивления цепи из-за шунтирования ЭП.
Задание #40
Вопрос:
В трехфазной эл. цепи: Uл - линейное напряжение, Uф - фазное напряжение, Zл, Zn - сопротивления линейного и нейтрального проводников.
Укажите правильную(ые) формулу(ы) расчета тока трехфазного КЗ. (Сопротивлением источника пренебрегаем).
Выберите несколько из 6 вариантов ответа:
1) Iк = Uл / ( 1,73 * Zл ).
2) Iк = Uф / ( 1,73 * Zл ).
3) Iк = Uл / ( 1,73 * ( Zл + Zn ) ).
4) Iк = Uф / ( 1,73 * ( Zл + Zn ) ).
5) Iк = Uф / Zл.
6) Iк = Uф / ( Zл + Zn ).
Задание #41
Вопрос:
В трехфазной эл. цепи: Uл - линейное напряжение, Uф - фазное напряжение, сопротивления: Z - линейного провода , Zpen - провода PEN.
Укажите правильную(ые) формулу(ы) расчета тока однофазного КЗ. (Сопротивлением источника пренебрегаем).
Выберите несколько из 6 вариантов ответа:
1) Iк = Uл / (1,73 * Z ).
2) Iк = Uф / ( 1,73 * Z ).
3) Iк = Uл / ( 1,73 * ( Z + Zpen ) ).
4) Iк = Uф / ( 1,73 * ( Z + Zpen ) ).
5) Iк = Uф / Z.
6) Iк = Uф / ( Z + Zpen ).
Задание #42
Вопрос:
Как правильно выбрать положение расчетных точек по отношению к источнику при определении токов однофазного ( Iк1) и трехфазного ( Iк3 ) КЗ в сети TN-C или TN-S.
Выберите один из 4 вариантов ответа:
1) Iк1 - близко, Iк3 - далеко.
2) Iк1 - близко, Iк3 - близко.
3) Iк1 - далеко, Iк3 - далеко.
4) Iк1 - далеко, Iк3 - близко.
Задание #43
Вопрос:
Какова цель расчета тока трехфазного КЗ при проектировании цеховой распределительной сети 0,4 кВ?
Выберите несколько из 5 вариантов ответа:
1) Проверка отключающей способности (ПКС) автоматических выключателей.
2) Проверка динамической стойкости шинопроводов.
3) Проверка чувствительности автоматических выключателей.
4) Проверка динамической стойкости кабелей.
5) Проверка превышения длительно допустимой температуры проводников.
Задание #44
Вопрос:
Какова цель расчета тока однофазного КЗ при проектировании цеховой распределительной сети TN-S или TN-C 0,4 кВ?
Выберите один из 5 вариантов ответа:
1) Проверка динамической стойкости шинопроводов.
2) Проверка чувствительности защиты.
3) Проверка отключающей способности (ПКС) автоматических выключателей.
4) Проверка динамической стойкости кабелей.
5) Проверка превышения длительно допустимой температуры проводников.
Задание #45
Вопрос:
В сети TNS линия к электроприемнику (ЭП) 0,4 кВ защищена автоматическим выключателем с комбинированным расцепителем: Iнр - номинальный ток расцепителя, Iотс - ток отсечки. Имеются результаты расчета токов КЗ на зажимах ЭП: Iк1- ток однофазного КЗ, Iк3 - ток трехфазного КЗ.
При соблюдении какого(их) условия(ий) чувствительность защиты можно считать достаточной?
Выберите один из 6 вариантов ответа:
1) Iк1 > Iотс.
2) Iк1 > Iнр.
3) Iк3 > Iотс.
4) Iк3 > Iнр.
5) Iк1 < Iотс.
6) Iк1 < Iнр.
Задание #46
Вопрос:
При расчете ударного тока КЗ используется так называемый "ударный коэффициент".
От чего он зависит?
Выберите один из 6 вариантов ответа:
1) От напряжения источника питания.
2) От действующего значения периодической слагающей тока КЗ.
