22.2 Тепловой режим конструкции эвм. Способы переноса тепловой энергии.
Тепловой (температурный) режим – пространственно-временное изменение температуры в КМ. Задачи его анализа сложны, поэтому будем рассматривать только стационарный режим.
Выделяемая активными элементами тепловая энергия может передаваться другим, имеющим более низкую температуру, пассивным элементам, деталям конструкции и отводиться в окружающую среду.
Элементы, выделяющие теплоту, называют источниками, поглощающие – стоками, а сам процесс передачи тепловой энергии – теплообменом.
Тепловой режим зависит от:
температуры окружающей среды;
мощности источников и стоков тепловой энергии;
мощности системы принудительного отвода теплоты;
условий теплообмена (к ним относятся: размеры, форма, взаимное расположение элементов конструкции и теплофизические параметры материалов конструктивных элементов).
Тепловой режим называется нормальным, если температура компонентов не превышает допустимую. Нормальный режим обеспечивается при проектировании разработкой системы отвода тепловой энергии как для конструкции в целом, так и для ее элементов.
Теплота может передаваться:
кондукцией (теплопроводностью);
конвекцией;
излучением;
испарительным охлаждением.
Передача тепловой энергии от изотермической поверхности i с температурой Qi к изотермической поверхности j с температурой Qj, и наоборот, описывается уравнением:
или
(1)
где Фi , Фj - теплота от тел i и j, [Вт],
Fi,j = Fj,i - тепловой (температурный) коэффициент, иногда трактуется как тепловое сопротивление.
Структура тепловых коэффициентов зависит от способа передачи энергии и условий теплообмена.
23.1 Емкостная составляющая перекрестной помехи. Способы ее уменьшения

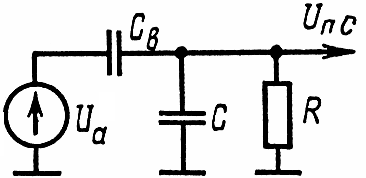

Дифференциальное уравнение, описывающее процесс наведения емкостной помехи, имеет вид:
где UпС – емкостная составляющая перекрестной помехи

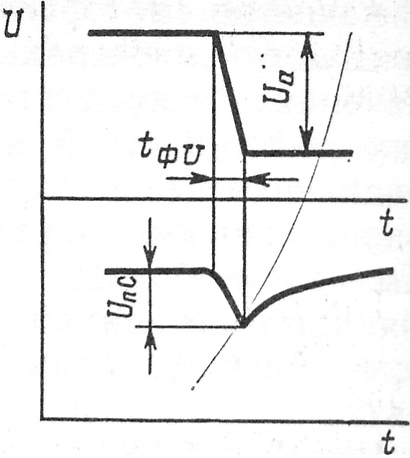

В предположении линейно нарастающего фронта напряжения в активной линии
для 0< t £ tфU получим:
где Ua, tфU – перепад напряжения в активной линии и
продолжительность его фронта;
Знак емкостной помехи совпадает со знаком
фронта наводящего фронта.
При t = tфU помеха достигает максимального значения:
При t > tфU помеха начинает уменьшаться за счёт заряда ёмкостей:
Отрицательная помеха опасна, если воспринимающих элемент пассивной цепи находится в состоянии логической «1», положительная – если в состоянии логического «0».
P.S. Прошу прощения, со способами уменьшения не разобрался
23.2 Теплообмен кондукцией
Кондукция – передача теплоты посредством взаимодействия молекул тела или соприкасающихся тел. Если два участка тела или соприкасающиеся тела имеют разную температуру, возникает поток теплоты в сторону меньшей температуры.
Кондукция может происходить в жидкой или газообразной среде, а также между телом и средой, если нет движения среды или между телом и средой есть прослойка – пленка неподвижной среды.

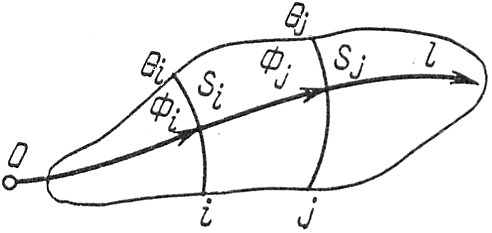

Рассмотрим кондукцию на примере однородного твердого тела.
Теплообмен
кондукцией описывается законом Фурье:
Где
- удельная тепловая энергия
S – площадь изотермической поверхности
l – нормаль к изотермическим поверхностям
- удельная
тепловая энергия
Проинтегрировав,
получаем:
Если Фi = Фj = Фl =const, то Fi,j = Ri,j – трактуется как тепловое сопротивление:
Величина, обратная тепловому сопротивлению, называется тепловой проводимостью:
