С етчатый медленно - вращающийся мокрый фильтр.

1-сетчатые круги с ячейками в 1 мм2; 2 - перегородка; 3-осевшая пыль; 4-матерчатые прокладки; 5-сливная труба.

В данном агрегате очищаемый воздух проходит поочередно сквозь ряд II-ых дисков из проволочных сеток. Диски насажены на горзиз-ом валу и нижние половины погружены в воду, наполняющую часть нижнего неподвижного цилиндра. Промываемый воздух проходит вдоль цилиндра ч/з сетчатые диски, вращающиеся медленно 6-12 об/мин и проходя ч/з воду смачивают пыль, приставшую к смоченной пов-ти сетки и водяной пленке, которая образуется на ячейках сетки при выходе из воды. Вода в баке поддерживается на постоянном уровне, 5 круглых дисков  1,2 мм. Эф-ть достигает 99,8%. сетки после погружения очищаются от пыли, уноса капель воды в воздуховод практически нет, такой фильтр рекомендуется для очистки воздуха с большим содержанием влаги.

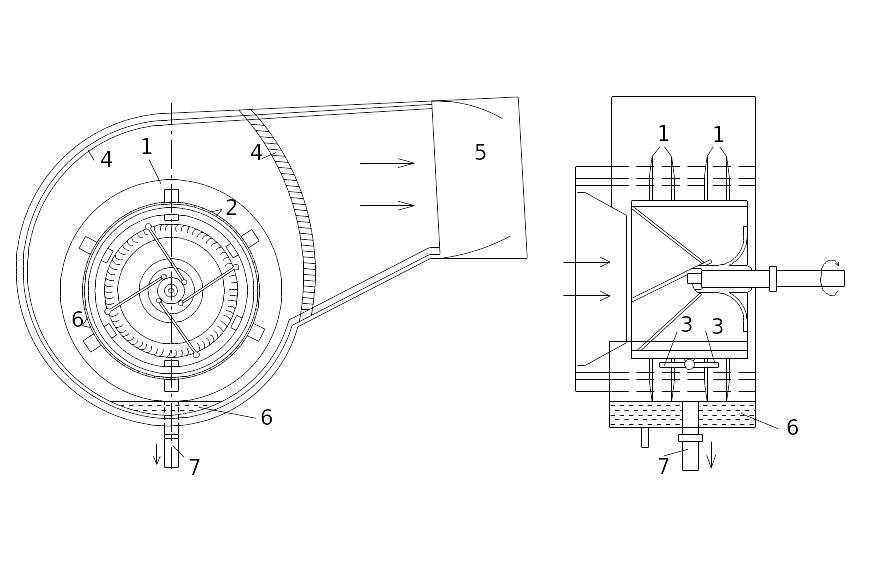

89. Фильтры мокрой очистки (быстровращающиеся).

Быстро вращаю­щиеся газопромыва­тели представляют собой и по внешнему виду и по принципу действия центробежный венти­лятор (гигродятор). Первый представляет со­бой центробежный вен­тилятор, у которого к лопастному колесу 2 присоединяются крестообразно расположен­ные трубки с мелкими дырками 3. Трубки соединяются с короб­кой 1, в которую вода подводится из водопро­вода трубой 5. Трубки вращаются вместе с лопастным колесом, и вода, выбрасываемая из дырочек с большой скоростью, под дей­ствием центробежной силы ударяется о не­подвижные пластинки отбойной решетки-колеса 4 и раздробляется в мельчайшие брызги, которые наполняют все пространство кожуха гигролятора. Запыленный воздух, выходя из лопастного колеса, проходит через зону, насыщенную водяными каплями, и пылинки, смоченные водой, прили­пают к пластинкам отбойной решетки и к стенкам, затем смы­ваются с них новыми порциями водяных капель, стекают с водой в нижнюю часть кожуха 6 и отводятся трубой 7 в отстойник или канализацию.

«-» - недостаточно удерживает взвешенную воду и заносит долю ее (а с ней и пыли) в воздуховоды, где гряз­ная вода оседает на стенках.

Расход мощности на распыление воды и продвижение воздуха через просветы отбойной решетки составляет значительный про­цент к расходу мощности на перемещение воздуха в центробежном вентиляторе. Расход воды на очищение 1 м3 до 10л. Эф-ть зависит от дисперсности пыли и достигает до 70%.

90. Схема и принцип работы масляных фильтров.

В с необходимостью систематической периодической промывкой масляных фильтров создан этот самоочищающийся лентно-цепной движущийся фильтр. Состоит из прямоугольного железного каркаса 1, вдоль боковых направляющих желобков, которого дв-ся бесконечный фильтрующий слой 2. Габариты фильтра (одной панели) ш – 1,25 м, в – около 3 м, г – 0,6 м, лобовая пов-ть фильтрации 2,5 м2. Фильтрующий слой состоит из ряда перекрещивающих др. шторок 3, изготовленных из стальной сетки сложенной вдвое. В нижней части фильтр заканчивается масляной ванной 4. Фильтрующий слой перемещается со скоростью  2 мм/мин. Скорость можно увеличить. Каждая шторка состоит из 2х сеток. Шторки укладываются по 4 шт. одна на др. и воздух проходит через 2 фильтр-щих слоя, состоящих каждый из 4 шторок, что соотв-ет 16 сеткам. Шторки смачиваются маслом и активно улавливают частицы пыли, при входе в масляную ванну шторки отделяются др. от др. и очищаются маслом от осевшей пыли. За это время излишнее масло стекает вниз, шлам оседает в спец. грязевике на дне масляной ванны. Слив грязного масла и замена его новым производится 2 раза в год. Масло д.б. (для всех Ме фильтров) вязкое, жидкое, не иметь запаха, малое испарение, не густеть на холоде, иметь высокую t вспышки. Масло парфромерное, вазелиновое, в неотв-х случаях веретенное, масло из нефти.
