Діаграма варіантів використання (Usecasediagram)
Цей вид діаграм дозволяє створити список операцій, які виконує система. Часто цей вид діаграм називають діаграмою функцій, тому що наоснові набору таких діаграм створюється список вимог до системи і визначається множина виконуваних системою функцій.
Кожна така діаграма або, як її зазвичай називають, кожен Use case – це опис сценарію поведінки дійових осіб (Actors).
Даний тип діаграм використовується при описі бізнес-процесів наочної області, що автоматизується, визначенні вимог до майбутньої програмної системи.
Методи фазифікації
В контексті нечіткої логіки під фазифікацією розуміється не тільки окремий етап виконання нечіткого виводу, але і процес чи процедура знаходження значень функцій приналежності нечітких множин (термів) на основі звичайних (не нечітких) вхідних даних. Фазифікацію ще називають введенням нечіткості. Метою етапа фазифікації є встановлення відповідності між конкретним ( звичайно чисельним) значенням окремої вхідної змінної системи нечіткого виводу і значенням функції приналежності відповідного їй вхідної лінгвістичної змінної. Для завершення цього етапу для всіх вхідних змінних повинні бути визначені конкретні значення функції приналежності по кожному з лінгвістичних термів, котрі використовуються в умовах бази правил системи нечіткого виводу.
Формально процедура фазифікації виконується наступним чином. До початку цього етапу пропонуються відомі конкретні значення всіх вхідних змінних системи нечіткого виводу, тобто множина значень:
В загальному випадку: , де унівверсальної лінгвістичної змінної . Ці значення можуть бути одержані чи від датчиків чи якимось іншим способом. В подальшому розглядається кожне з під умов виду « » правил системи нечіткого виводу, де деякий терм з відомою належністю . При цьому значення використовується в якості аргументна , тим самим знаходиться кількісне значення - це значення є результатом фазифікації під умов .
Зобразити і описати функціональну схему автоматизації процесу дозування рідин по масі та вибрати комплекс технічних засобів автоматизації.

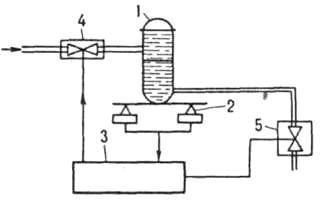

З дозаторів дискретної дії найбільше поширені в хімічній промисловості такі, в яких завантажувана ємність встановлена на силовимірювальних перетворювачах – тензометричних або платформених вагах. [Сигнал від перетворювача 2 (рис. 3) надходить в блок управління 3, за допомогою якого автоматично зважується ємність 1 і формується команда для управління пристроями завантаження 4 і вивантаження 5. Перевага таких дозаторів – компактність давачів тиску; недолік – необхідність попереднього градуювання (визначення залежності гідростатичного тиску від маси продукту в ємності). ]
Рис. 3. Ваговий дозатор дискретної дії:
1 - ємкість; 2 - силовимірювальний. перетворювач; 3 - блок управління; 4, 5 - пристрої завантаження і вивантаження
