3) Регулювання протиточного сушильного апарата

У протиточних сушильних апаратах для попередження розкладу матеріалу під дією високих температур основою регульованою координатою можна використати температуру матеріалу на виході з апарата. При цьому регулюючим впливом може бути зміна витрати сушильного агента F_n. Температуру повітря на виході в барабан регулюють зміною витрати теплоносія F_T, який подається в повітронагрівник, а вологість – зміною витрати ре циркулюючого повітря F_p.

Рис. 7.24 Схема регулювання протиточного барабанного сушильного апарата: 1 – транспортер; 2 – дозатор вологого матеріалу; 3 – барабан;

4 – бункер; 5 – теплообмінник

Зазначимо, що зміну витрати сушильного агента в протиточному сушильному апараті можна здійснити залежно від вологості сухого матеріалу або температури в барабані.

Аналогічно можна автоматизувати сушильні агрегати інших принципів роботи, наприклад конвеєрні, радіаційні, струменеві, апарати з киплячим шаром та ін.

Білет 4

Засоби uml для опису динамічної поведінки моделі системи.

Діаграми поводження:

Діяльності
Станів
Варіантів використання

Діаграма діяльності (Activity diagram)— діаграма, на якій показане розкладання деякої діяльності на її складові частини. Під діяльністю (activity) розуміється специфікація поводження, що виконується, у вигляді координованого послідовного й паралельного виконання підлеглих елементів - вкладених видів діяльності й окремих дій ( action), з'єднаних між собою потоками, які йдуть від виходів одного вузла до входів іншого.

Діаграми діяльності використовуються при моделюванні бізнес-процесів, технологічних процесів, послідовних і паралельних обчислень.

Аналогом діаграм діяльності є схеми алгоритмів.

Діаграма автомата (State Machine diagram) (діаграма кінцевого автомата, діаграма станів) — діаграма, на якій представлений кінцевий автомат із простими станами, переходами й композитними станами.

Кінцевий автомат (State machine) — специфікація послідовності станів, через які проходить об'єкт або взаємодія у відповідь на події свого життя, а також відповідні дії об'єкта на ці події. Кінцевий автомат прикріплений до вихідного елемента (класу, кооперації або методу) і служить для визначення поведінки його екземплярів.[40]

Діаграма прецедентів (Use case diagram) (діаграма варіантів використання) — діаграма, на якій відбиті відносини, що існують між акторами і прецедентами.

Основне завдання - являти собою єдиний засіб, що дає можливість замовникові, кінцевому користувачеві й розроблювачеві спільно обговорювати функціональність і поводження системи.

Функції приналежності до нечітких множин.

Функція приналежності вказує ступінь (або рівень) приналежності елементу х підмножині А. Множину М називають множиною приналежності. Якщо М={0, 1}, то нечітка підмножина А може розглядатися як звичайна або чітка множина.

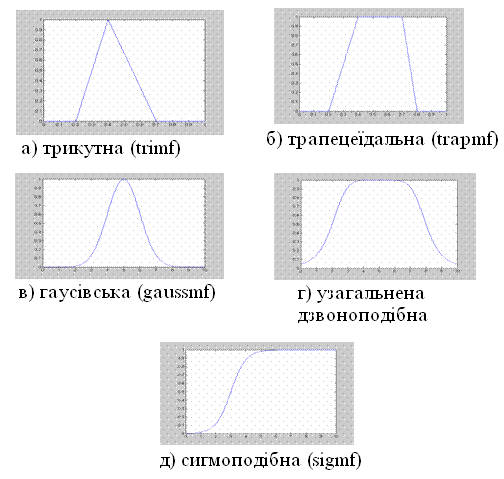

Використовують також типові форми функцій приналежності (рис. 4.1).

Аналітичний запис деяких типових функцій приналежності:

- трикутна
