3. Зобразити функціональну схему автоматизації абсорбера періодичної дії та вибрати комплекс технічних засобів автоматизації.

Зазначимо, що деякі конструкції абсорберів дуже чутливі до зміни гідростатичного режиму. Навіть неістотна зміна швидкості газу вколоні призводить до нестійких режимів роботи. У таких випадках необхідно стабілізувати не тиск, а його перепад за висотою колони за рахунок впливу на витрати абгазу (рис. 7.19).

4. Рис. 7.19 Схема регулювання абсорбером при рециклі абсорбенту

Досить часто, наприклад у виробництві аміаку, метанолу, оцтової кислоти використовують режим ре циклу абсорбенту . останні полягає в тому, що частина відпрацьованого (насиченого) абсорбенту повертається в колону. Особливість регулювання процесом при рециклі абсорбенту полягає в тому, що рівень рідини в кубовій частині стабілізується зміною витрати насиченого абсорбенту, який виводиться з колони, а концентрація Q_а - зміною витрати абсорбенту (див. рис.7.19).

У цьому разі на зрошення надходить абсорбент, який концентрацію Q_H вилучуваного компонента.

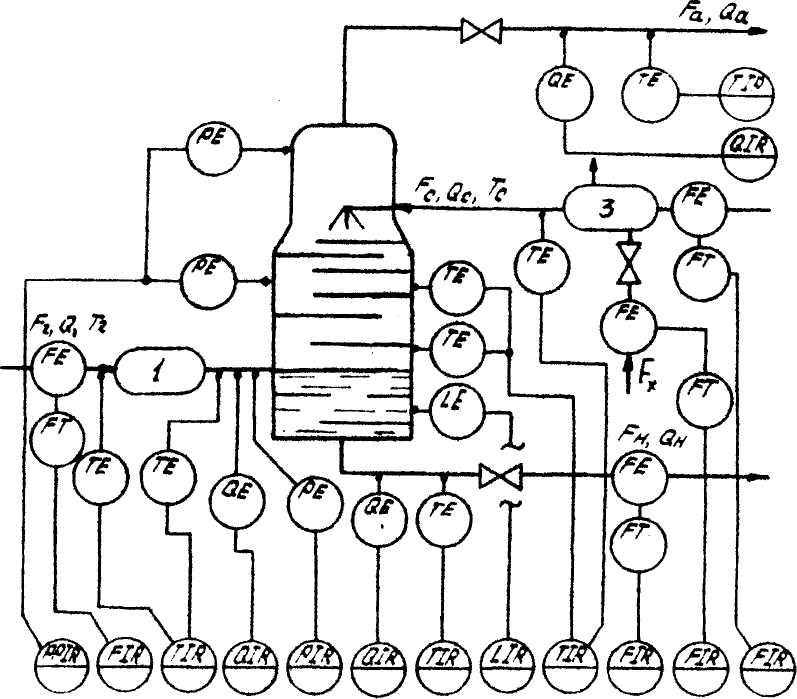

Автоматичному контролю підлягають витрати газової суміші на вході в колону, абсорбенту на вході в колону та виході з неї; температура газової суміші на вході в колону, абсорбенту на вході в колону, абгазу; температура за висотою колони, холодоносія; концентрація вилучуваного компонента в газовій суміші, абгазі та насиченому абсорбенті; тиск і перепад тиску вколоні (рис 7.20).

Рис. 7.20 Схема автоматичного контролю процесу абсорбції

Сигналізації підлягають тиск (або перепад тиску) у колоні та концентрація вилучуваного компонента в абгазі при її граничному перевищенні.

Захист колони виконується за тиском. У разі значного перевищення тиску пристрої захисту мають повністю відкривати регулюючий орган у лінії абгазу і закривати в лінії подавання газової суміші та абсорбенту.

Білет 20

1. Характеристики раціонального уніфікованого процесу.

Раціональний уніфікований процес організовує роботу над проектом системи в термінах послідовності дій, продуктів діяльності, виконавців і інших статичних аспектів процесу з одного боку і в термінах циклів, фаз, ітерацій, тобто в термінах динамічних аспектів процесу з іншого боку. Методологія розробки ПЗ з використанням RUP розглядається 2-х вимірах: 1)по змісту дій учасників процесу; 2)по часу, тобто по фазах життєвого циклу розробки системи.

2 Нейронні мережі прямого розповсюдження.

Стандартна L-шарова мережа прямого поширення складається з шару вхідних вузлів (будемо дотримуватися твердження, що він не включається в мережу в якості самостійного шару), (L-1) прихованих шарів та вихідного шару, з'єднаних послідовно у прямому напрямку і не містять зв'язків між елементами всередині шару і зворотних зв'язків між шарами. На рис. 4 наведена структура тришарової мережі.

Малюнок 4.

Типова архітектура тришарової мережі прямого поширення

3.Зобразити функціональну схему автоматизації газового реактора періодичної дії та вибрати комплекс технічних засобів автоматизації

Газовий реактор вирізняється тим, що два потоки попередньо змішуються, підігріваються до відповідної температури, а тоді під тиском сумарний газовий потік подається до реактора, в якому розміщений каталізатор. Характерним для такого реактора є забезпечення стабільності співвідношення потоків до змішувача. Тиск стабілізується за допомогою компресорної установки. У багатьох випадках температуру в реакторі не стабілізують, але в разі потреби її можна регулювати впливом на витрату ведучого газового потоку F₁ (рис. 9.3).

Рис. 9.3 Схема регулювання газовим реактором: 1 – змішувач; 2 – теплообмінник; 3 – ректор; 4 - каталізатор

В якості давача витрати виберемо ультразвуковий витратомір, регулюючий орган регулюючий клапан, а в якості давача температури термопару.
