12.Определение параметров сигналов разведываемого рэс
Определение несущей частоты колебаний, излучаемых этим источником- первичная обработка
Вторичная обработка: определение параметров принимаемых сигналов позволяет определить технические характеристики разведываемого РЭС и его тип
Импульсные радио сигналы, характеристики:
длительность импульса
период следования
Длительность пачки радиоимпульса
Непрерывные сигналы:
Временные характеристики: Амплитуда, периода колебания, частота
Характеристики модуляции(амплитуда, фазовая, частотная)
Корреляционные характеристики сигнала
Измерение периода (Тп) осуществляется работой «преобразователь время код», в счетчике записывается число N тактовых импульсов, которые пропорциональны длительности входного импульса, также методом подсчетов тактовых импульсов, но за время паузы, следующим друг за другом входным импульсом, для этого в схеме есть «преобразователь время код

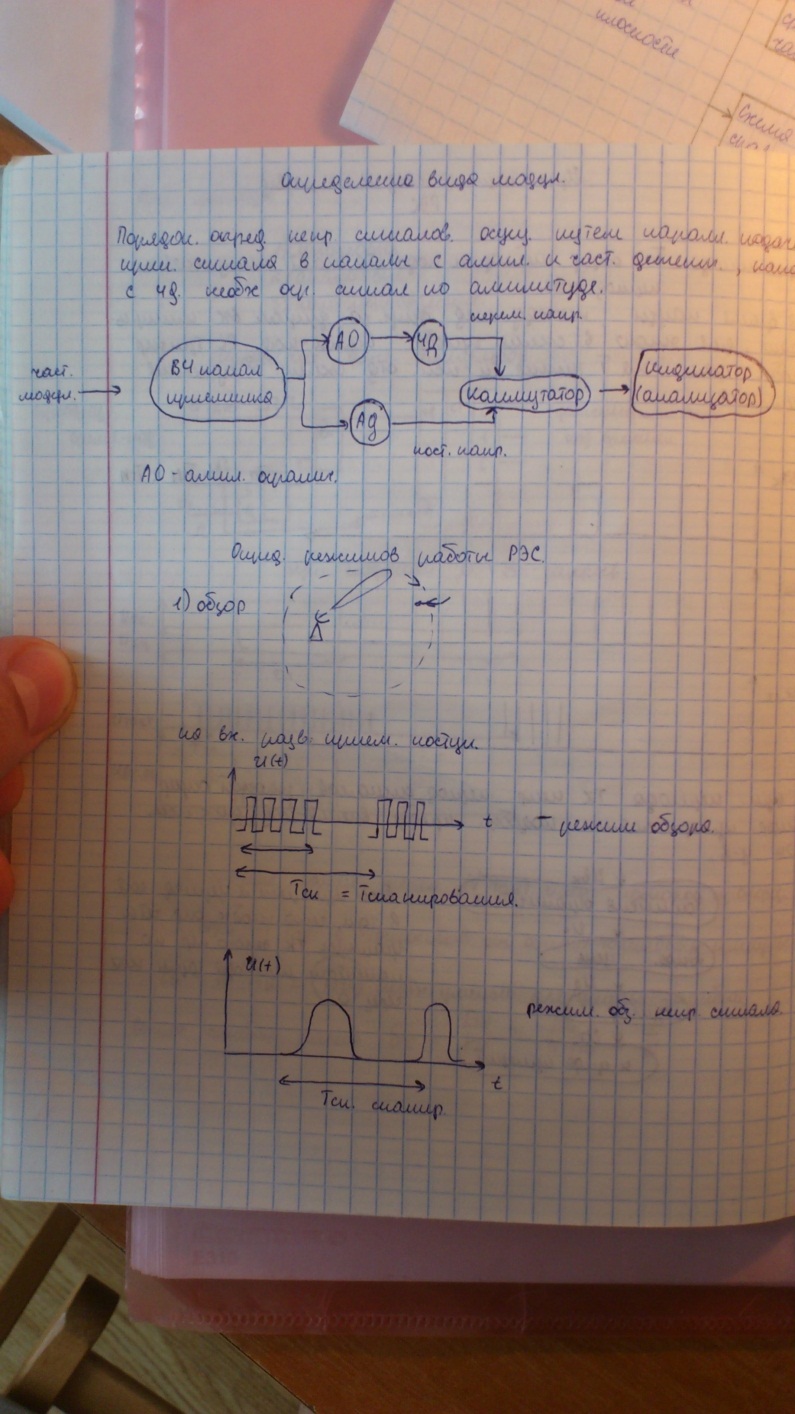

Вид модуляции непрерывных сигналов:
Путем параллельной подачи принятого сигнала в каналах с амплитудными детекторами и частотными детекторами, необходимо ограничивать сигнал по амплитуде,
Приемник ---(две стрелки-наверх Ад—ЧД) (снизу АД) потом коммутатор---анализатор
Как работает:(какой сигнал поступает И или Н с АМ или ЧМ-в той ветки будет переменное U, а в другой постоянное, пеерменное выведется на экран и мы узнаем вид модуляции
13.Определение режима работы рэс
1. Обзор
2. Сопровождение
14.Распознование образа рэс
Распознавание образа РЭС и определение их ТТХ производится по результатам анализа сигналов РЭС, принимаемых станций РТР. Этот процесс осуществляется как оператором, так и автоматически, путем сравнения параметров РЭС с априори известными.
При автоматическом распознавании выполняются две основные операции: формирование вектора признаков на основании его сведений и его сопоставление с априорными признаками. В качестве признаков разведываемых РЭС могут быть приняты следующие параметры излучаемого радиосигнала: несущая частота, длительность, период повторения импульсов, амплитуда, поляризация, вид и частоты модуляции
в
1. Класс объекта
2. Распознавание
