Работа контактора

Зарядный контактор подключает подводимое напряжение 750В контактной сети через зарядный резистор к тяговому инвертору для заряда конденсатора сетевого фильтра.

Контактором управляет блок управления тяговым приводом, включая его через промежуточное реле К4 на панели реле.

Контактор ЗК включается после включения выключателя батареи. При поступлении питания 80В от пульта машиниста в БУТП и далее на панели реле – включается промежуточное реле К4, замыкается его контакт в цепи катушки ЗК. Контактор ЗК включается, замыкая свои силовые контакты, что приводит к подключению контактной сети зарядного сопротивления конденсатора сетевого фильтра (см. рис.81).

При замыкании быстродействующего выключателя начинается процесс заряда конденсатора сетевого фильтра. Нормально разомкнутые контакты главной цепи контактора на короткое время замыкаются, подключая конденсатор к напряжению 750В через резистор заряда конденсатора Rз. После того, как конденсатор зарядился, замыкается линейный контактор ЛК. Зарядный контактор размыкается, и тяговый инвертор получает питание через линейный контактор. Таким образом, зарядный контактор замыкается под нагрузкой и размыкается без нагрузки, когда зарядный резистор и контактор зашунтированы линейным контактором.

Зарядный резистор

Зарядный резистор предназначен для ограничения тока заряда конденсатора сетевого фильтра.

Основные технические характеристики зарядного резистора приведены в таблице 5.

Таблица 5

№ п.п.	Наименование параметра	Значение параметра
1	Тип резистивного элемента:	С5-40В-500 - 56 Ом±10% (4 шт.)
2	Описание:	Зарядный резистор конденсатора фильтра
3	Номинальное сопротивление при 200С, Ом	1410%
4	Номинальное напряжение питания постоянного тока, В	750
5	Максимальное напряжение питания постоянного тока, В	1000
6	Номинальная мощность, Вт	800
7	Габариты, мм	500 х 240 х 210
8	Масса, кг	10

Конструкция зарядного резистора

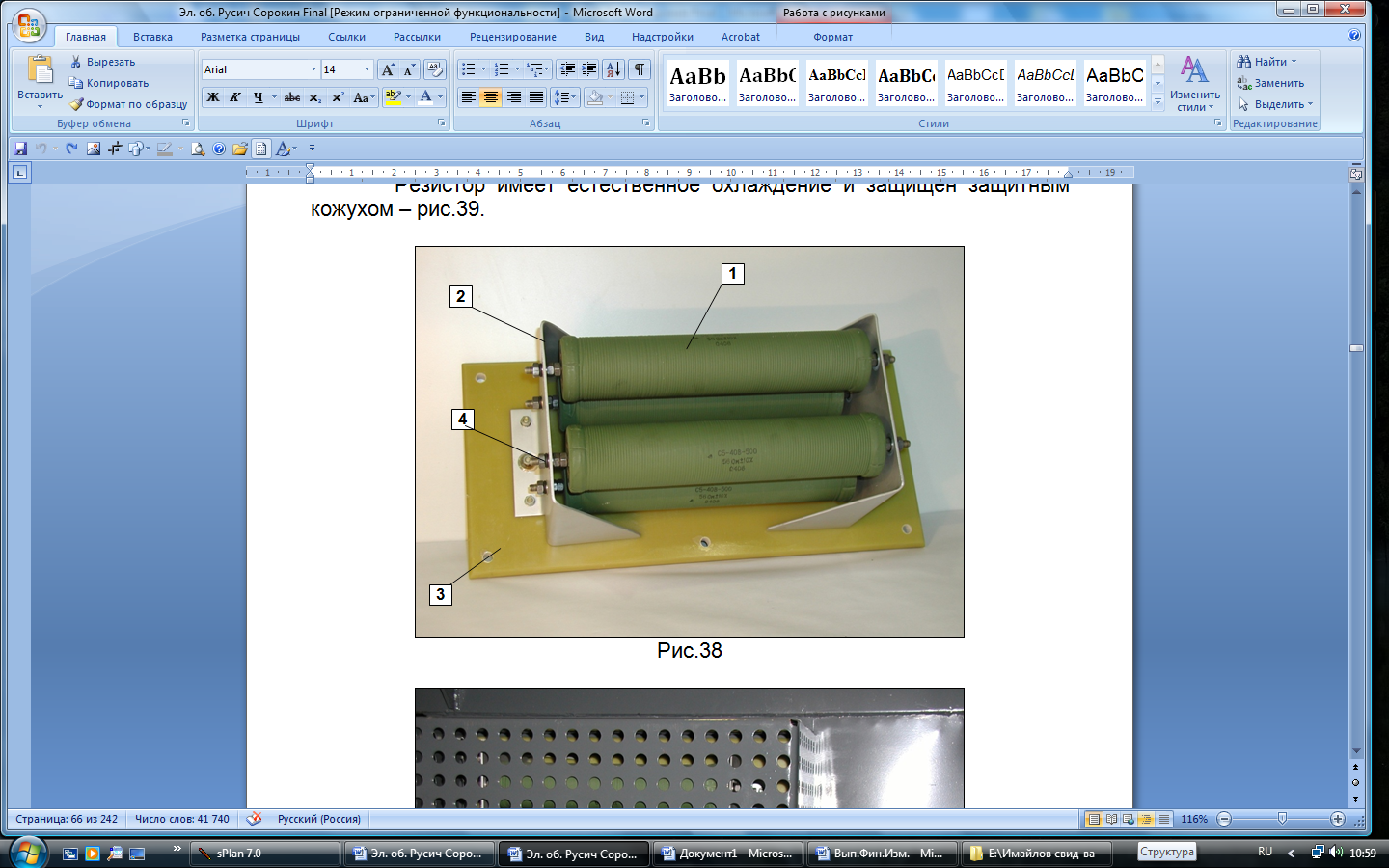

Общий вид зарядного резистора приведен на рис.38.

Зарядный резистор конденсатора фильтра состоит из четырех постоянных проволочных резисторов (1) типа С5-40В-500, включенных параллельно. Резисторы закреплены в двух алюминиевых кронштейнах (2), которые одновременно играют роль соединительных токопроводящих шин. Кронштейны закреплены на электроизоляционной стеклотекстолитовой плите (3). Зарядный резистор устанавливается снаружи отсека контакторов контейнера тягового инвертора и крепится на 6 болтов М8.

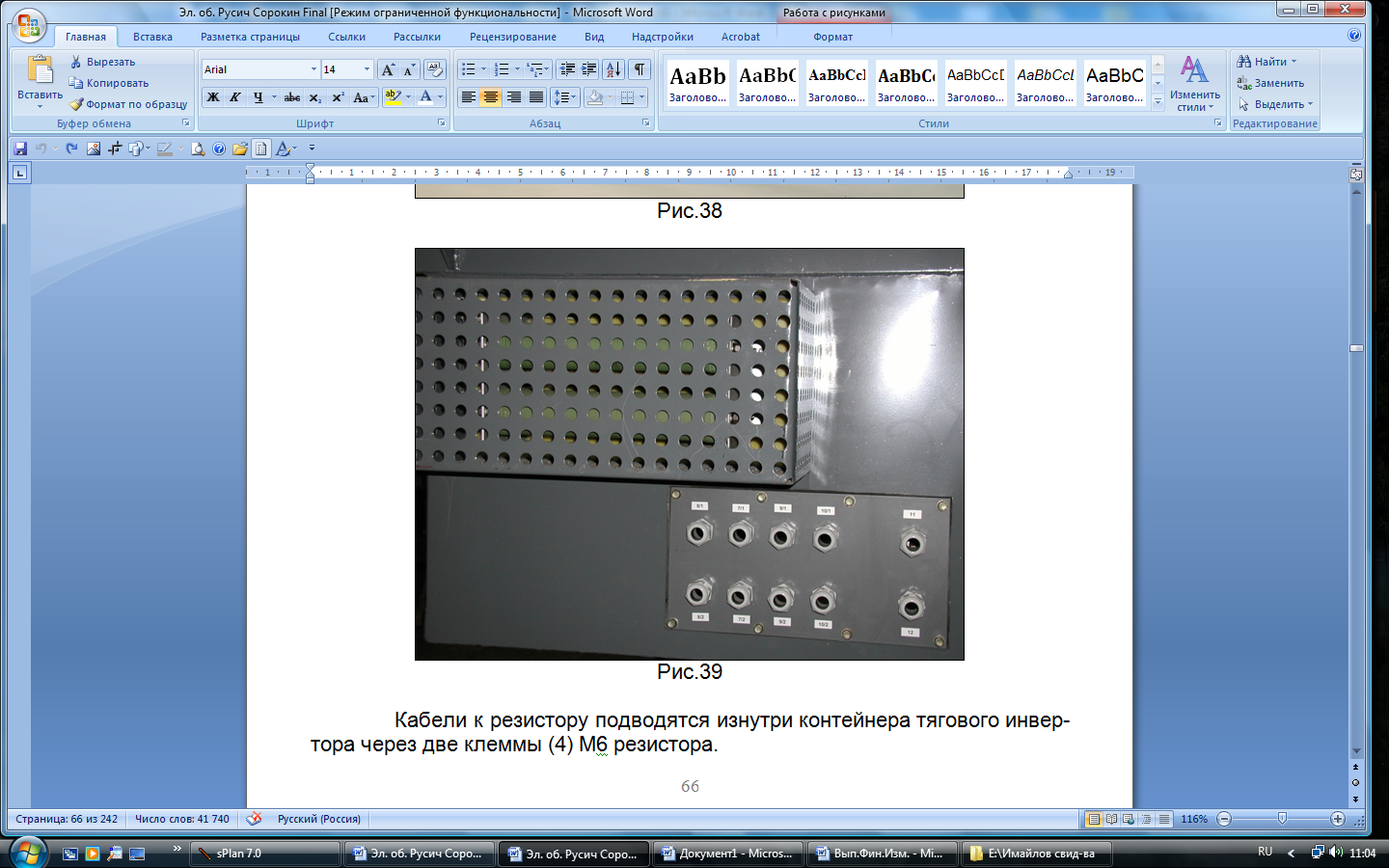

Резистор имеет естественное охлаждение и защищён защитным кожухом – рис.39.

Кабели к резистору подводятся изнутри контейнера тягового инвертора через две клеммы (4) М6 резистора.

Работа резистора

При замыкании зарядного контактора конденсатора фильтра (ЗК) происходит начальный бросок тока из-за заряда конденсатора фильтра. Зарядный резистор конденсатора ограничивает этот ток.

При достижении напряжением фильтра заданной величины, с выдержкой времени 1 сек на дозаряд, включается линейный контактор (ЛК), подключая силовой инвертор непосредственно к тяговой сети. При этом контактор ЗК размыкается, предотвращая протекание тягового тока через зарядный резистор, рассчитанный только на ток заряда конденсатора.
