Работа контактора

Срабатыванием линейного контактора управляет блок управления тяговым приводом.

Линейный контактор используется для:

-отключение силовой схемы от контактной сети в случае возникновения неисправности или в штатном режиме при электрическом реостатном торможении без рекуперации энергии в контактную сеть;

-подачи питания 750В от токоприемников на силовой инвертор в штатном режиме.

В нормальных рабочих условиях, когда требуется размыкание линейного контактора, сначала снимаются управляющие сигналы с транзисторов МСИ. Таким образом, контактору не требуется разрывать цепь под нагрузкой. Однако, при возникновении аварийной ситуации линейный контактор способен разорвать ток нагрузки.

Кроме того, линейный контактор ЛК является частью цепи предварительного заряда конденсатора сетевого фильтра. Перед замыканием линейного контактора на короткое время замыкается зарядный контактор ЗК, подсоединяя к источнику питания 750В конденсатор фильтра через зарядный резистор Rз. При достижении на зарядном конденсаторе Сф требуемой величины напряжения БУТП формирует сигнал «Управление ЛК» для включения линейного контактора. Сигнал поступает на панель с реле. Включается промежуточное реле К3, замыкается контакт К3 и получает питание катушка ЛК. Линейный контактор включается, замыкая свой силовой контакт, подключая модуль силового инвертора к напряжению контактной сети. После чего зарядный контактор отключается, исключая резистор резистор Rз из силовой цепи (рис. 81).

Линейный контактор имеет вспомогательные контакты, использующиеся для передачи в БУТП информации о состоянии главных контактов.

Зарядный контактор

Зарядный контактор (ЗК) предназначен для подключения к напряжению контактной сети зарядного сопротивления конденсатора сетевого фильтра с целью ограничения тока заряда конденсатора.

Основные технические характеристики контактора приведены в таблице 4.

Таблица 4

№ п.п.	Наименование параметра	Значение параметра
1	Тип:	МК1-20М
2	Описание:	Двухполюсный контактор постоянного тока с двумя группами вспомогательных контактов.
3	Номинальное напряжение, В	1000
4	Номинальный ток, А	20
5	Ток в режиме номинальной коммутационной способности при напряжении 1000 В и постоянной времени нагрузки 10 мс, А	10
6	Номинальное напряжение постоянного тока катушки управления, В	75
7	Мощность срабатывания катушки, Вт	45
8	Время включения контактора, сек	0,08
9	Время выключения контактора, сек	0,07
10	Номинальное напряжение постоянного тока вспомогательных контактов, В	110
11	Отключаемый постоянный ток вспомогательных контактов при напряжении 110 В и постоянной времени нагрузки 50 мс, А	1,25
12	Количество вспомогательных контактов	2 группы с 1 нормально разомкнутым и 1 нормально замкнутым контактом
13	Габариты, мм	138 x 182 x 195
14	Масса, кг	4

Конструкция контактора

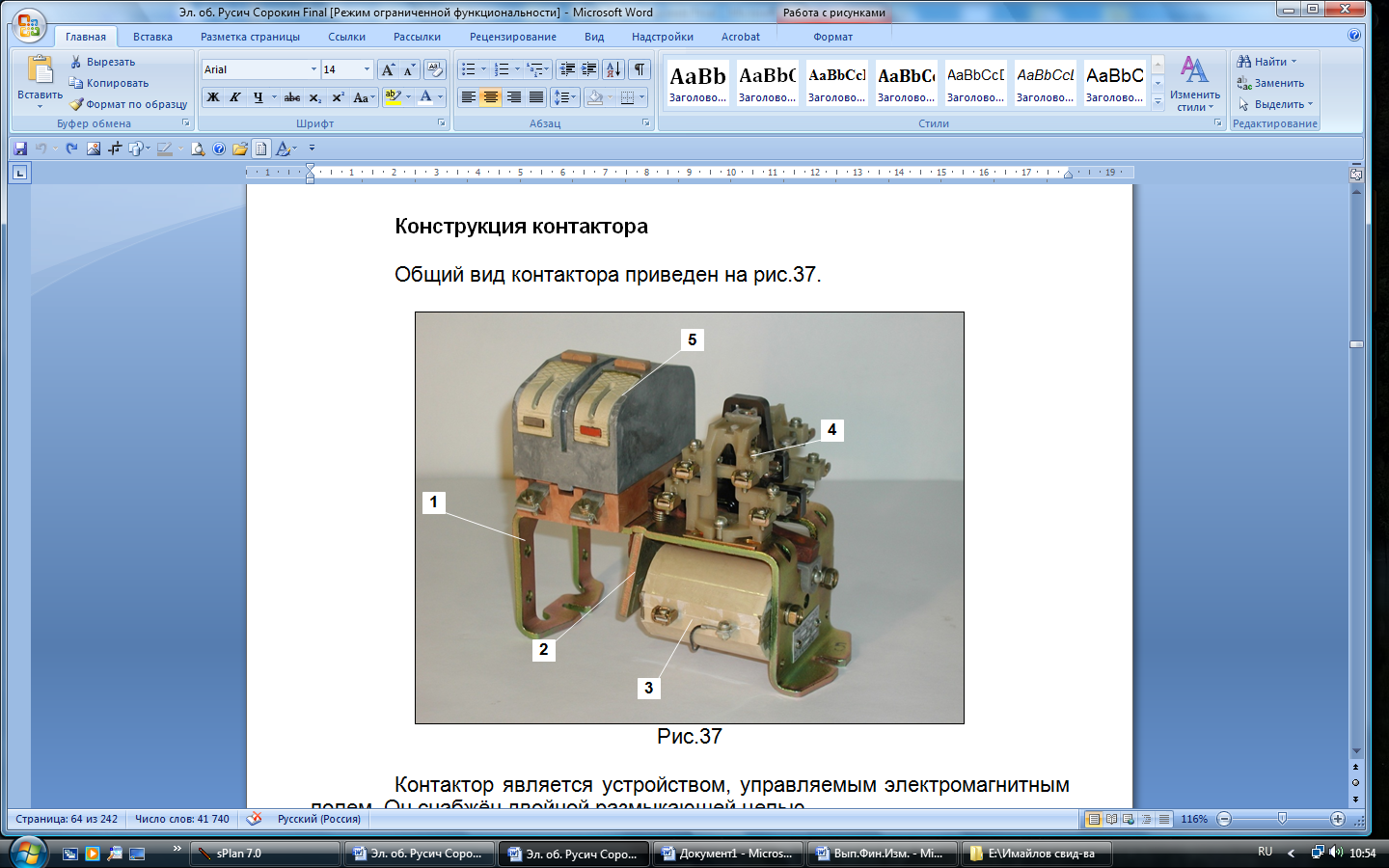

Общий вид контактора приведен на рис.37.

Контактор является устройством, управляемым электромагнитным полем. Он снабжён двойной размыкающей цепью.

Конструкция контактора моноблочная. Все элементы конструкции собираются на скобе (1).

Контактор состоит из следующих элементов:

- якорь (2);

- катушка (3) (управляющая катушка состоит из двух последовательно включенных одинаковых катушек);

- система контактов вспомогательной цепи (4);

- система контактов главной цепи с дугогасительными камерами (5).

Параллельно катушке контактора подключен обратный диод, расположенный за контактором.
