Г У П Московский Метрополитен
Учебно-Производственный Центр
Техническое описание электрического
оборудования вагонов метрополитена
серии 81-740, 81-741
«Русич»
Москва 2012 г.
Оглавление
Введение 3
§2 Кабина управления 8
§3 Вентиляция, кондиционирование и обогрев кабины 18
§4 Автоматический гребнесмазыватель АГС- 8М 20
§5 Коробка электроконтактная 20
§6 Электроснабжение вагона 22
§8 Компрессорный агрегат 81
§9 Работа схемы силовых цепей тягового привода 84
§10 Структурная схема управления поездом и вспомогательных цепей 93
§11 Схема бортовой сети 94
§12 Схема вспомогательного высоковольтного оборудования 95
§13 Схема управления стояночными тормозами 107
§14 Схема и работа блока тормоза безопасности (БТБ), петли безопасности 110
§15 Автоматизированная система оповещения и тушения пожара 114
§16 Назначение поездных проводов 117
§18 Система управления поездом «Витязь-1М» 121
§19 Цифровой информационный комплекс ЦИК 129
Введение

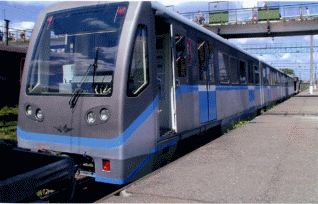

Вагоны метрополитена моделей 81-740 и 81-741 с асинхронным тяговым приводом и рекуперативно-реостатным торможением предназначены для перевозки пассажиров на открытых линиях наземного метро, а также в тоннелях действующих линий подземного метро.
Вагоны 81-740 и 81-741 являются самостоятельными подвижными единицами.
Вагон 81-740 с кабиной управления предназначается для эксплуатации в качестве головного вагона в составе с вагонами модели 81-741 или в составе с другим головным вагоном указанной модели.
Вагон 81-741 без кабины управления используется в качестве промежуточного вагона в составе поезда. Каждый вагон представляет собой конструкцию из двух сочлененных секций кузова со свободным сообщением салонов через межвагонный переход и трех тележек, на которые устанавливается кузов (его секции). Крайние тележки являются моторными, а средняя тележка не моторная, поддерживающая.
Кузов вагона 81-740 состоит из головной секции (с кабиной управления) и концевой секции, а вагона 81-741 - из головной секции (без кабины управления) и концевой секции. Концевые секции головного и промежуточного вагонов аналогичны.
При формировании поездов из вагонов 81-740 и 81-741 вагоны модели 81-740 располагаются в голове и конце состава. Количество промежуточных вагонов в составе не более трех, а общее количество вагонов не более пяти.
Предусмотренные в конструкции вагонов моделей 81-740 и 81-741 органы управления и системы безопасности движения обеспечивают управление поездом одним машинистом из кабины управления головного вагона. Управление поездом дистанционное по системе многих единиц.
Вагоны приводится в движение с помощью четырех асинхронных тяговых двигателей типа ДАТЭ-170-4У2 с короткозамкнутым ротором, которые установлены на моторных тележках. Мощность каждого электродвигателя 170 КВт.
Двигатели включены в электрическую силовую схему вагона параллельно. Параллельная работа четырех тяговых двигателей вагона обеспечивается при микропроцессорном управлении трехфазным инвертором, работающим от напряжения контактной сети 750 В постоянного тока. Питание инвертора осуществляется через токоприемники ТР-7Б, установленные на передних моторных и промежуточных немоторных тележках.
Питание на электродвигатели поступает от инвертора напряжения, работающего в режиме широтно-импульсной модуляции (ШИН), который позволяет подавать на электродвигатели симметричное трехфазное напряжение с регулируемой амплитудой и частотой.
Контроль фазного напряжения производится датчиками с гальванической развязкой, непосредственно соединенными к выходу инвертора.
Контроль тока используется для управления инвертором и осуществляется с помощью датчиков, подключенных на выходе инвертора.
Ограничение величины изменения ускорения осуществляется в зависимости от сигнала уставки, формируемым контроллером машиниста и передаваемым через интерфейс системы управления вагоном (систем «Витязь-1М»), откуда также поступает информация о величине загрузки вагона. Это позволяет учесть изменение веса вагона до передачи цифровых сигналов уставок тягового или тормозного усилий через последовательный канал передачи в систему управления тяговым приводом.
Управление поездом осуществляется из кабины управления вагона 81-740, в которой располагаются:
-основной пульт управления (ОПУ) с контроллером машиниста, блоком контроллеров реверса, органами управления движения поезда;
-вспомогательный пульт управления (ВПУ) с органами управления вспомогательными системами и вспомогательным оборудованием;
-кран машиниста, педаль безопасности;
-монитор системы управления движением и безопасности «Витязь-1М»;
-контрольно-измерительные приборы и другие устройства.
Обеспечение тормозных систем, пневматических и электропневматических приборов вагонов сжатым воздухом обеспечивается компрессорными агрегатами VV-120, включение и отключение которых в зависимости от давления воздуха в напорных магистралях, осуществляется автоматически. Цикл движения поезда (вагона) включает в себя следующие режимы: разгон, выбег и торможение. Управление режимами движения поезда на линиях, безопасность движения и контроль состояния вагонного оборудования осуществляется автоматически или в ручном режиме системой управления «Витязь-1М».
Для торможения поезда (вагона) предусмотрены следующие виды тормозов:
1) Электродинамический (следящий рекуперативно-реостатный) – рабочий, с дотормаживанием электропневматическим тормозом со скорости не более 7 км/ч;
2) Электропневматический (колодочный) – резервный, с помощью которого осуществляется:
-ступенчатое торможение от кнопок на ОПУ и ступенчатый отпуск;
-экстренное торможение от «петли безопасности» и резервного вентиля тормоза безопасности (РВТБ);
- экстренное торможение по командам АРС, от стоп-крана и срывного клапана автостопа.
3) Аварийный – пневматический от крана машиниста;
4) Стояночный, с пневмопружинным приводом, удерживающий вагон с максимальной нагрузкой на уклоне до 60 0/00.
Электродинамический и фрикционный колодочный тормоз с пневматическим приводом обеспечивают полное и плавное торможение вагонов с любой скорости в пределах конструкционной до полной остановки. Тормозное усилие этих тормозов регулируется автоматически в зависимости от нагрузки. Стояночный тормоз вступает в действие при установке органов управления вагона (поезда) в режим стоянки (контроллер реверса находится в положении «0», отсутствует команда «Вперед», «Назад»). Пневматический тормоз автоматически срабатывает от стоп-крана, срывного клапана автостопа, а также при разрыве поезда и скатывании под уклон.
Тяговая система не предусматривает непосредственного управления механическим (пневматическим колодочным) тормозом. Логический сигнал, указывающий на наличие электрического торможения, передается в систему управления поездом (вагоном), который при этом вырабатывает сигнал на запрет пневматического торможения. При скорости 9 км/ч этот сигнал снимается с продолжающим некоторое время действовать электрическим тормозом для того, чтобы дать пневматическому тормозу вступить в работу. Со скорости 7 км/ч пневматический тормоз замещает электрический до окончательной остановки. В случае отказа электрического тормоза или включения аварийного торможения данный сигнал снимается и далее все торможение происходит механически.
Блок управления тяговым приводом (БУТП) имеет систему обнаружения юза-буксования, которая в случае юза колеса быстро снижает тормозное усилие. При этом снижается уставка, чтобы скорректировать усилие под действительную степень сцепления с рельсом. В случае буксования уставка тока также снижается. Корректировка ее рассчитывается по разнице между скоростями каждого колеса и эталонной скоростью. При прекращении юза-буксования происходит двухступенчатая автоматическая корректировка токовой уставки. Сначала с темпом до 5% от номинальной величины уставки, затем с более медленным темпом. Если юз-буксование происходит повторно, то система автоматически снижает уставку, и затем последовательно переустанавливает ее до достижения желаемого усилия с учетом 90% от имеющейся степени сцепления с рельсом.
