2.5.2.3. Измерение расстояний

Р асстояние измеряют нитяным дальномером по вертикальной рейке с сантиметровыми делениями (рис. 2.13).

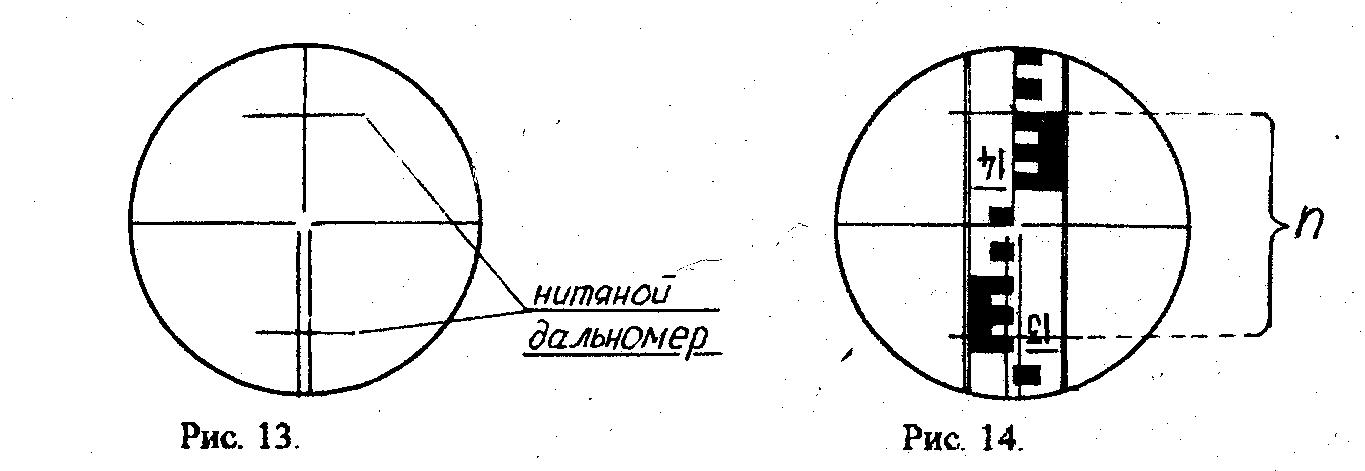

Рисунок 2.13 – Нитяной дальномер

Рисунок 2.14 – Определение расстояния

Подсчитав число делений n между верхней и нижней нитями (рис. 2.14), находят искомое расстояние по формуле:

D = К  n + С, (2.6)

где К – коэффициент дальномера; К = 100 (по паспорту);

С – постоянная дальномера. С равна 0 (по паспорту). Из-за малости ею пренебрегают.

Например: d = 100  14 см = 1400 см = 14 м,

где n = 14 сантиметровых делений.

Горизонтальное проложение линии находят по формуле:

D = dcos2 .
