2.5.Теплотехнический расчет покрытия здания.
Покрытие - ж/б ребристые плиты длиной 6 м по стропильной сплошной балке пролетом 24 м.
Утеплитель – пенополистирол-бетон. Утеплитель требует устройства по верху утеплителя выравнивающей стяжки из цементно-песчаного раствора толщиной 15 мм.
1 Исходные данные
1.1 Место строительства – г. Элиста.
1.2 Климатический район III А
1.3 Зона влажности – сухая.
1.4
Влажность воздуха в помещении –
,
расчетная температура внутреннего
воздуха
.
1.5 Влажностный режим помещения – сухой.
1.6 Условия эксплуатации ограждающих конструкций – А.
1.7 Теплотехнические показатели и коэффициенты:
– коэффициент,
учитывающий зависимость положения
наружной поверхности ограждающих
конструкций по отношению к наружному
воздуху –
;
– нормативный
температурный перепад –
;
– коэффициент
теплоотдачи внутренней поверхности
ограждающей конструкции –
;
– коэффициент
теплоотдачи наружной поверхности
ограждающей конструкции –
.
1.8 Климатические параметры:
– расчетная
температура наружного воздуха –
;
– продолжительность
отопительного периода –
– средняя
температура отопительного периода –
.
2 Расчет
2.1 Градусосутки отопительного периода:
2.2 Требуемое сопротивление теплопередаче:
,
где
– коэффициенты.

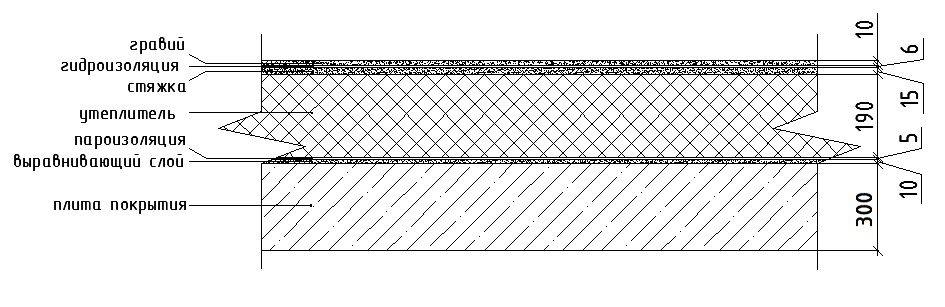

2.3 Конструкция покрытия показана на рисунке 2.
Рисунок 2
2.4 В таблице 3 приведены параметры материалов покрытия.
Таблица 3
№ |
Материал слоя |
|
|
Толщина
слоя
|
|
1 |
Железобетонная панель |
2500 |
1,92 |
0,3 |
0,104 |
2 |
Выравнивающий слой |
1800 |
0,76 |
0,01 |
0,013 |
3 |
Пароизоляция из поливинилхлоридной пленки |
– |
– |
0,005 |
|
4 |
Теплоизоляционный слой – пенополистирол-бетон |
– |
0,06 |
0,19 |
3,167 |
5 |
Стяжка – цементно-песчаный раствор |
1800 |
0,76 |
0,015 |
0,020 |
6 |
Гидроизоляция – 3 слоя рубероида |
600 |
0,17 |
0,006 |
0,035 |
7 |
Слой гравия на битуме |
2800 |
3,49 |
0,01 |
0,003 |
,
м
.
Берем утеплитель толщиной 190 мм.
2.5
Определяем сопротивление теплопередаче
покрытия
:
,
где
– термическое
сопротивление ограждающей конструкции.
.
2.6
.
2.7 Температурный перепад:
.
2.8 Толщина покрытия:
.
Поскольку условия соблюдается, принятая конструкция покрытия является удовлетворительной.
