2.4. Расчёт естественного освещения производственного здания
Определяем нормативное значение коэффициента освещенности
2) Для естественного освещения цеха металлоконструкций предусматриваем: в наружных стенах – отдельные проемы, высотой 3,6 м и длиной 4 м. (высота подоконника – 1,2м). В каждом пролете прямоугольный фонарь, шириной - 12м и длиной 24 м. Проем окон заполнен двойными деревянными рамами открывающего типа, фонари – одинарный переплет, Остекление из листового стекла
На характерном поперечном разрезе отмечаем ряд точек через 3,83м в уровне рабочей условной поверхности, расположенной на высоте 0,8м от уровня пола.
Первая и последняя точки в пролетах взяты на расстоянии 1м от разбивочных осей.
Значение коэффициента освещенности определяется по формуле для комбинированного освещения:
Величины коэффициента естественного освещения от боковых световых проемов определяется по формуле:
Основная рабочая поверхность освещена с боковых проемов то:
Значение n1 и n2 от каждого бокового проема определяется по графикам. Сначала накладываю график 1 на поперечный разрез здания, совмещаю его полюс с точкой и определяю число лучей n1, проходящая к ней через проем. Затем накладываем график 2 на план здания и для этой же точки подсчитывают количество лучей по ширине светового проема.
Значение
определяем по формуле:
Для
каждой точки находим величину
,
а по графику затем определяем значение
q
и вычисляем
.
Найденные величины заносим в таблицу.
Коэффициент
для боковых проемов находится по формуле:
Значение
умножаю на 0,9, так как световые проемы
наполняются также как аэрация. А
отбрасываем, так как солнцезащитное
устройство отсутствует.
Для коэффициента
находим следующие величины:

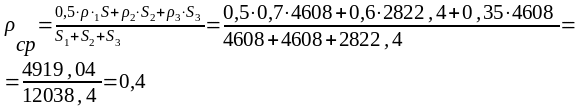

А) коэффициент отражения потолка, стен.
S1=S3(площадь пола и потолка)=47х96=4608
S2=(1,2+8,6)х2х96+((1,2+8,6)х48х2)=2822,4
где
б)
Отношение длины
к его глубине В:
/
В=108/24=4,5
В) Отношение глубины помещения к высоте от уровня условной рабочей поверхности до верха окон: В/h= 24/(0,4+3,6)=3,158
Г) Имея эти данные, находим значение коэффициента для точек 1-13. Затем определяем окончательное значение коэффициента естественного освещения от боковых светопроемов и заносим в таблицу.
Величину коэффициента естественного освещения от верхних световых проемов находим по формуле:
В
каждом пролете имеется два верхних
проема. Поэтому значение n3
и n2
определяем отдельно для каждого проема,
а затем произведение n3*n2.
Величина
вычисляется по формуле:
Определяем
значение коэффициента
по формуле:
=2,6
Для
определения коэффициента
находим:
отношение высоты помещения, принимаемая от условной рабочей поверхности до нижней грани остекления фонаря к ширине пролета:
Коэффициент отражения от потолка, от стен
По приложению определяем =1,35
Коэффициент Кф=1,2
Коэффициент
Вычисляем окончательный коэффициент естественного освещения от верхних световых проемов и заносим в таблицу.
7) Находим окончательный коэффициент естественного освещения от комбинированного освещения.
Определяем среднее значение коэффициента естественного освещения:
Определяем среднее значение к.е.о. по формуле:
еn =3 % < eср=12,42%
Следовательно, естественное освещение в цехе соответствует нормативно-му значению.
Таблица 2.4.1. – Расчет освещенности
Показатели
|
Расчетная точка |
|
||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|||
От боковых световых проемов |
|
|||||||||||||||
|
|
40 |
28 |
15 |
12 |
9 |
8 |
7 |
6 |
5,5 |
5 |
4,5 |
3,5 |
3 |
|
|
|
96 |
97 |
96 |
94 |
91 |
87 |
83 |
79 |
75 |
71 |
66 |
60 |
55 |
|
||
|
39,2 |
27,16 |
14,4 |
11,28 |
8,19 |
6,96 |
5,81 |
4,74 |
4,12 |
3,55 |
2,97 |
1,75 |
1,65 |
|
||
|
65 |
38 |
24 |
18 |
13 |
10 |
8 |
7 |
6,8 |
6,6 |
6,3 |
6 |
5,8 |
|
||
q |
1,21 |
0,96 |
0,8 |
0,7 |
0,65 |
0,6 |
0,56 |
0,54 |
0,52 |
0,5 |
0,48 |
0,47 |
0,46 |
|
||
|
47,43 |
26,07 |
11,52 |
7,89 |
5,23 |
4,17 |
3,25 |
2,55 |
2,14 |
1,77 |
1,42 |
0,82 |
0,75 |
|
||
|
|
0,02 |
0,1 |
0,18 |
0,26 |
0,34 |
0,4 |
0,48 |
0,56 |
0,65 |
0,72 |
0,8 |
0,88 |
0,96 |
|
|
|
|
1 |
1 |
1,05 |
1,1 |
1,1 |
1,1 |
1,2 |
1,3 |
1,4 |
1,4 |
1,55 |
1,9 |
2,4 |
|
|
|
|
13,28 |
7,29 |
3,38 |
2,43 |
1,64 |
1,28 |
1,09 |
0,92 |
0,83 |
0,69 |
0,62 |
0,43 |
0,5 |
|
|
От вершин световых проемов |
|
|||||||||||||||
|
|
3,2 |
2,5 |
6 |
7 |
4 |
3,5 |
3 |
2,5 |
2 |
2 |
1,8 |
1,6 |
1,2 |
|
|
|
99 |
99 |
99 |
98 |
98 |
97 |
96 |
94 |
91 |
89 |
87 |
86 |
85 |
|
||
|
316,8 |
247,5 |
594 |
686 |
392 |
339,5 |
228 |
235 |
182 |
178 |
156,6 |
137,6 |
102 |
|
||
|
2 |
3 |
3 |
2,5 |
3 |
3 |
4 |
3 |
2,5 |
4 |
5 |
5 |
5 |
|
||
|
82 |
85 |
87,5 |
90 |
92 |
93 |
94 |
96 |
98 |
96 |
99 |
99 |
99 |
|
||
|
164 |
255 |
262,5 |
225 |
276 |
279 |
376 |
288 |
245 |
392 |
495 |
495 |
495 |
|
||
|
|
480,8 |
502,5 |
856,5 |
911 |
668 |
618,5 |
664 |
523 |
427 |
570 |
651,6 |
632,6 |
597 |
|
|
|
4,808 |
5,02 |
8,56 |
9,1 |
6,6 |
6,1 |
6,6 |
5,2 |
4,2 |
5,7 |
6,5 |
6,3 |
5,9 |
|
||
|
8,66 |
8,88 |
12,42 |
12,96 |
10,46 |
9,96 |
10,46 |
9,06 |
8,06 |
9,56 |
10,36 |
10,16 |
9,76 |
|
||
|
21,94 |
16,17 |
15,8 |
15,39 |
12,1 |
11,24 |
11,55 |
9,98 |
8,89 |
10,25 |
10,98 |
10,59 |
10,26 |
|
||
Рис.2 График освещенности.
