Стены, перегородки

Проектом предусмотрены самонесущие стены из легкобетонных панелей толщиной 400 мм, длиной 6 м. Нагрузка от вышележащих панелей при этом передается через фундаментные балки на основание.

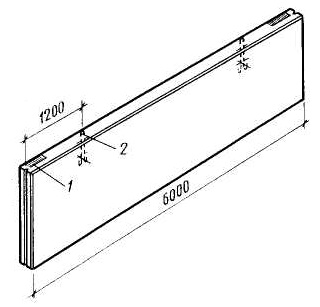

Разрезка стены на панели производится с таким расчетом, чтобы общее количество монтажных единиц было минимальным. Цокольную панель принимаем высотой 1,2 м. По условиям удобства монтажа венчающей части стены верхний горизонтальный шов делают на 0,6 м ниже отметки покрытия. Номинальная высота основных стеновых панелей 1200 и 1800 мм. Длина рядовых панелей 6 м определяется шагом колонн каркаса. В целях заделки углов здания и закрытия стен в местах вставок между координационными осями применяют мелкоразмерные блоки.

Для крепления панелей к каркасу и соединения с другими элементами здания в панелях имеются закладные металлические детали.

Перегородки предусмотрены выгораживающими на высоту 3,6 м и служат для разграничения пространства отделений, для уменьшения загрязнения воздуха, снижения звуковой нагрузки.

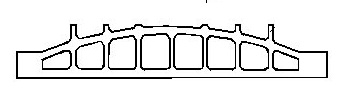

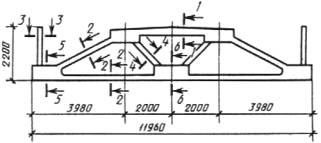

Для освещения и организации наружного воздухообмена в цехе в пяти пролетах предусмотрены фонари. В качестве светопропускающего элемента в фонарях применяют стеклопластик.

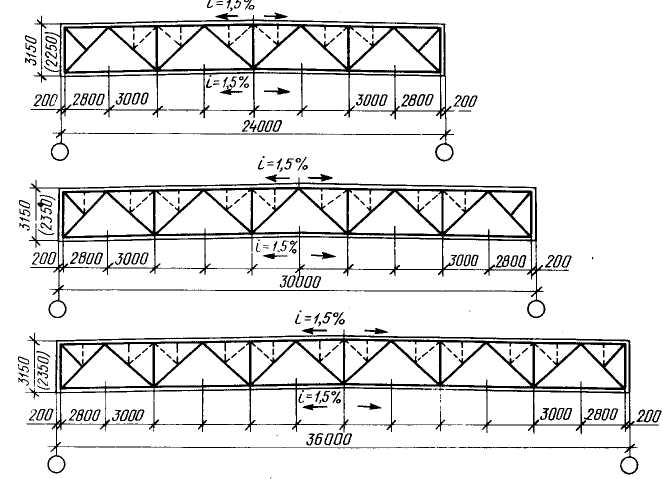

Основные конструктивные элементы проектируемого производственного здания приведены в таблице 2.3.1.

Таблица 2.3.1.

Спецификация конструктивных элементов производственного здания.

№ п/п	Наименование, серия, марка	Эскиз	Габариты (конструктивные размеры), мм
			Длина	Ширина			Высота
1	2	3	4	5			6
1.	Монолитные железобетонные фундаменты:
	Под рядовые колонны серии 1.412.1-6
	Ф1 - ФД13-2		1500	2100			1500
	Ф2 - ФБ9-1		2100	2100			1500
	Ф3 - ФБ13-1		2100	2700			1500
	Ф4 - ФБ13-1		2100	3900			1500
	Ф5 - ФБ13-1		3900	3000			1500
	Ф6 – ФБ9-1		2100	3000			1500
	Ф7 - ФБ13-1		3000	3000			1500
	Под стойки фахверка серии 1.427.1-3 Ф3 – ФА9-1		1600	1600			1500

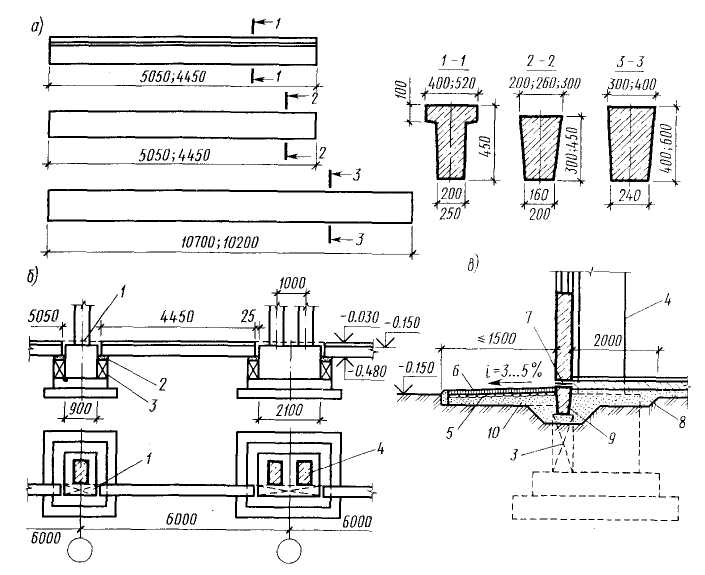

2.	Сборные железобетонные фундаментные балки серии 1.415-1 КЭ-01-53		5050; 4450	300			450
3.	Железобетонные подкрановые балки ГОСТ 23121-78 БК 12-1К7-К		5500	600			1000

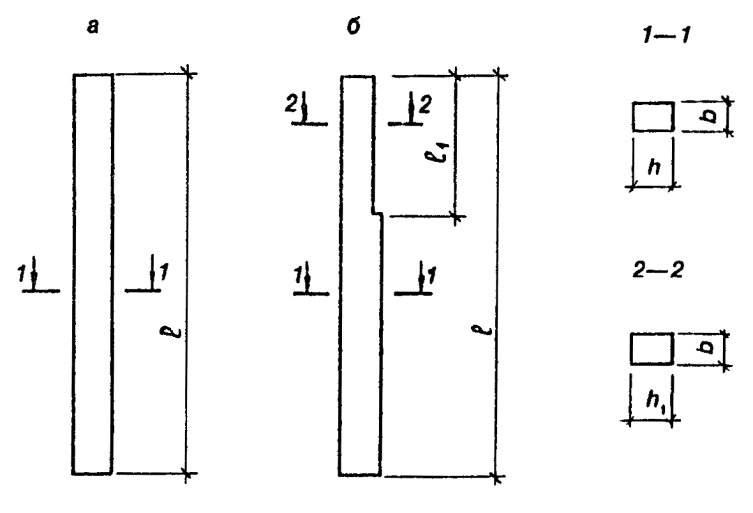

4.	Сборные железобетонные колонны серии 1.423.1-3/88 Крайний ряд 1К108		500	400		11700
5	Сборные железобетонные колонны серии 1.423.1-3/88 Средний ряд 4К108		700		400	11700

Продолжение таблицы 2.3.1.

1	2	3	4	5	6

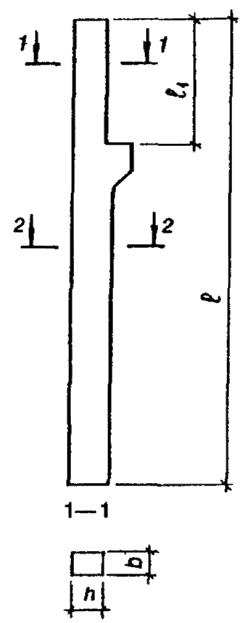

6.	Сборные железобетонные колонны для зданий с мостовыми кранами серии 1.424.1-5
	Крайние колонны 1КК132
	Крайние колонны 1КК132		700	400	13200

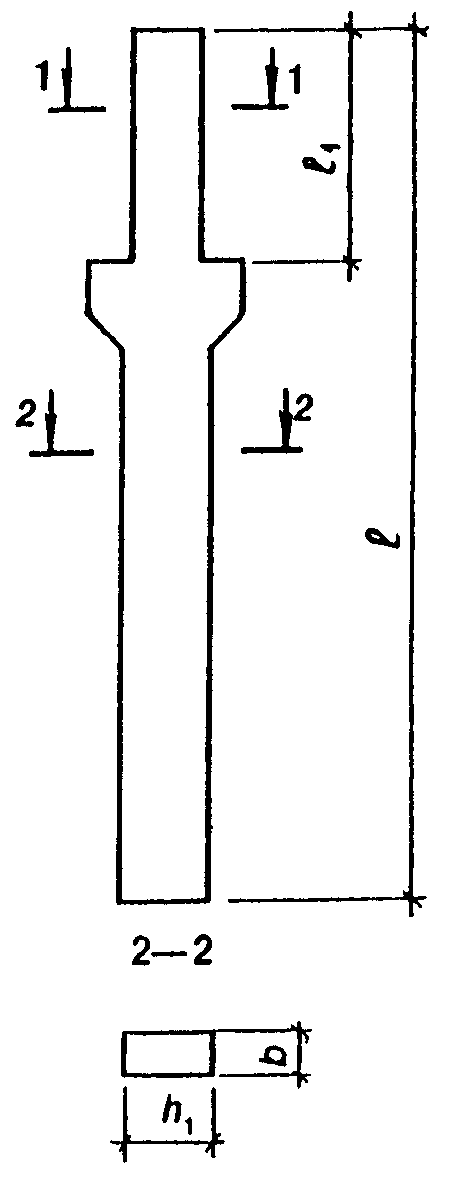

	Средние колонны 6KK132		700	400	13200
7.	Фахверковые колонны 1КФ73 ЗКФ129		300 400	300 400	10800 13200
