3.19. Електротехнічні та слабострумні системи
Електропостачання – від електромереж міста;
Телефонізація – від телефонних мереж міста;
Радіо – від радіотрансляційних мереж міста;
Телебачення - зовнішні антени колективного користування в кожній секції будівлі.
Блискавкозахист – згідно до вимог ДСТУ БВ.2.5-38:2008.
4. Розрахунок на опір теплопередачі зовнішньої стіни та горищного перекриття житлового будинку
4.1. Розрахунок на опір теплопередачі зовнішньої стіни
Теплотехнічний розрахунок зовнішньої стіни здійснюється відповідно до вимог ДБН В.2.6-31:2006 «Теплова ізоляція будівель»
Задамося конструкцією зовнішньої стіни та виберемо необхідні дані для розрахунку.
δ1 δ2 δ3
0,02м Х 0,5м
Вихідні дані:
Район будівництва: м. Херсон;
Температурна зона: 3;
Режим вологості приміщення: нормальний – Б;
δ1- зовнішня штукатурка - цементно-пісчаний розчин γ=1800кг/м3,
товщиною 0,02м, λ -0,76 Вт/м;
δ2 – утеплювач - пінопласт ПХВ-1, γ-125 кг/м3, λ-0,052 Вт/м0С;
δ3 – бетонні блоки, товщиною 0,5м, γ-2400 кг/м3 , λ -1,76 Вт/м0С;
λ- коефіцієнт теплопровідності.
Місто Херсон згідно з ДБН В.2.6-31:2006 відноситься до Третьої кліматичної зони з кількістю градусо-діб опалювального періоду більше ніж 3501. Мінімально допустиме значення опору теплопередачі зовнішньої стіни для 1 температурної зони Rqmin=2,8 м2К/Вт.
Для опалювання будинків обов’язково виконання умов:
R∑пр≥Rqmin ,
де R∑пр – сумарний опір теплопередачі непрозорої конструкції, що обгороджує, м2 К/Вт розраховується за формулою:
R∑пр
=
,
де α1- коефіцієнт тепловіддачі внутрішньої поверхні зовнішньої стіни, приймаємо рівний 8,7Вт/м 0С;
α2- коефіцієнт тепловіддачі для зимових умов поверхні зовнішньої стіни, приймаємо рівний 23,0 Вт/м 0С;
λ - коефіцієнт теплопровідності;
δ - товщина шару.
R∑пр=
R∑пр=
Rqmin=
0,453+
=
2,8 м2К/Вт,
звідки Х= δ2=0,35м.
Отже, для забезпечення нормативних параметрів мікроклімату приміщень товщина утеплювача із пінопласту повинна бути не меншою ніж 0,12м. Приймаємо 0,125м.
5. Розрахунок звукоізоляції міжкімнатної перегородки квартири житлового будинку від повітряного шуму
Розрахунок ведемо відповідно до вимог СНиП ІІ-12-77 «Защита от шума».
Розрахунок:
Основна розрахункова формула:
Iв=50+в≥Iв (20) стор. 9.
Iв = 41 дБ (стор. 10, табл. 7, п. 11).
Знаходимо поверхневу щільність перегородок:
m = γ h = 1200 0.16 = 196 кг/м².
По графіку 9 «а» стор. 13 знаходимо:
f = 250 Гц.
По графіку 9 «б» стор. 13 знаходимо:

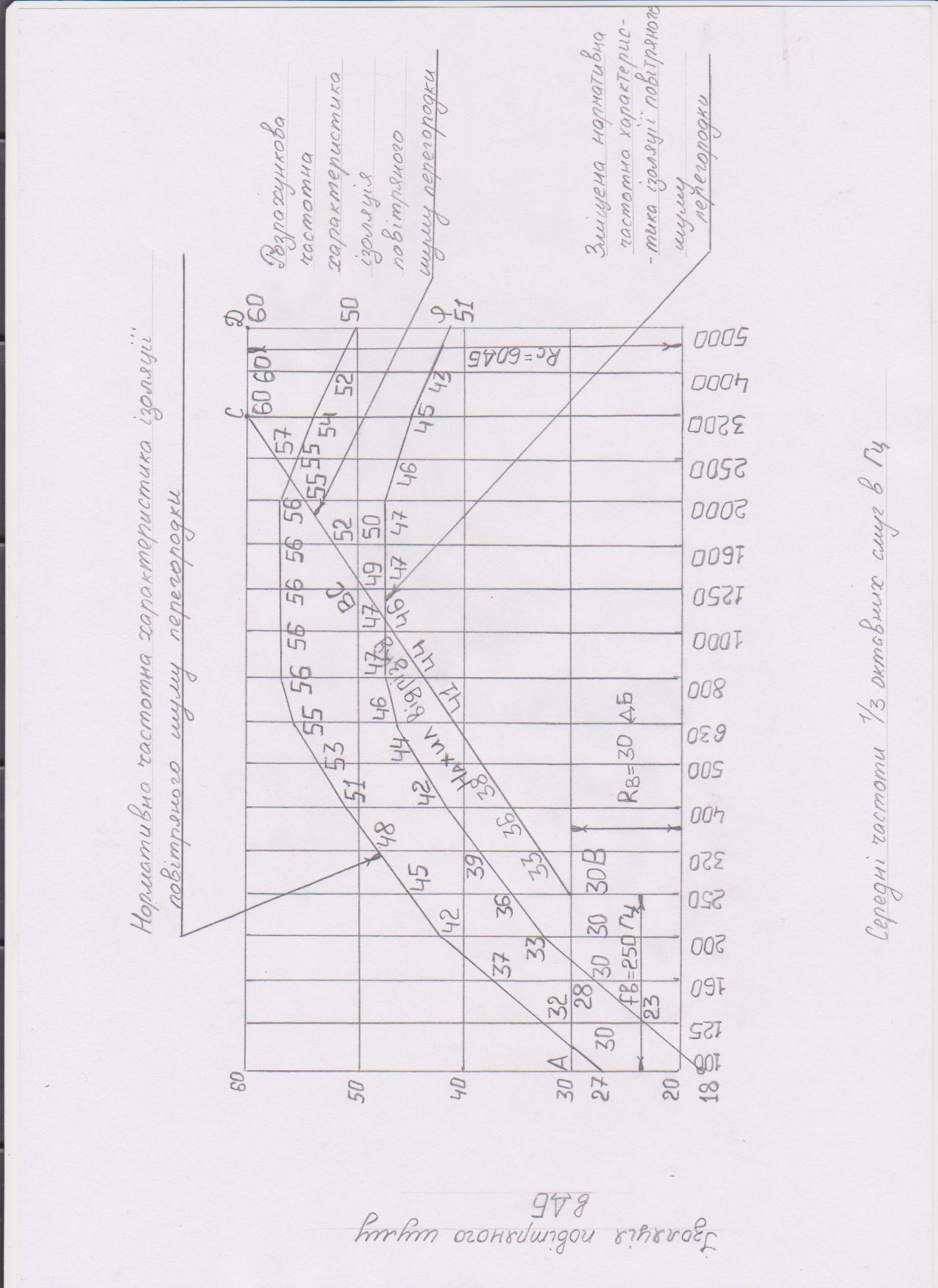

Будуємо нормативну характеристику повітряного шуму перегородки.
Розрахункова таблиця для визначення звукоізолюючої здатності міжкімнатної перегородки
Частота Гц |
Розрахункове значення звукоізоляції, ДБ |
Нормативне значення звукоізоляції ДБ |
Відхилення розрахункових значень від нормативних ДБ |
Значення звукоізоляційної нормативної кривої, яка зсунута на 9ДБ вниз |
Відхилення розрахункових значень від зсунутих нормативних значень звукоізоляції в ДБ |
100 |
30 |
27 |
+3 |
18 |
+12 |
125 |
30 |
32 |
-2 |
23 |
+7 |
160 |
30 |
37 |
-7 |
28 |
+2 |
200 |
30 |
42 |
-12 |
33 |
-3 |
250 |
30 |
45 |
-15 |
36 |
-6 |
320 |
33 |
48 |
-15 |
39 |
-6 |
400 |
36 |
51 |
-15 |
42 |
-6 |
500 |
38 |
53 |
-15 |
44 |
-6 |
630 |
41 |
55 |
-14 |
46 |
-5 |
800 |
44 |
56 |
-14 |
47 |
-3 |
1000 |
46 |
56 |
-10 |
47 |
-1 |
1250 |
49 |
56 |
-7 |
47 |
+2 |
1600 |
52 |
56 |
-4 |
47 |
+5 |
2000 |
55 |
56 |
-1 |
47 |
+8 |
2500 |
57 |
55 |
+2 |
46 |
+11 |
3200 |
60 |
54 |
+6 |
45 |
+15 |
4000 |
60 |
52 |
+8 |
43 |
+17 |
5000 |
60 |
50 |
+10 |
41 |
+19 |
Список літератури
1. Підручники
1.1 Архитектура гражданских и промышленных зданий. Том ІІІ. Жилые здания. – М.: Стройиздат, 1983. – 239 с.
1.2 Конструкции гражданских зданий. / Под ред. М.С. Туполева. - М.: Стройиздат, 1968.- 240с.
1.3 Маклакова Т.Г. и др. Конструкции гражданских зданий. - М.: Стройиздат, 1986.- 135с.
1.4 Сербинович П.П. Гражданские здания массового строительства - М.: Стройиздат, 1986.- с.
2. Навчальні посібники
2.1 Шерешевский И.А. Конструирование гражданских зданий. – Л.: Стройиздат, 1981. – 176 с.
2.2 Шерешевский И.А. Жилые здания. Конструктивные системы и элементы для индустриального строительства – М.: «Архитектура-С», 2005. – 124 с.
2.3 Архитектурное проектирование жилых зданий. Под ред. Лисицына М.В., Пронина Е.С. – М.: Стройиздат, 1980. – 488 с.
3. Довідкова література
3.1. Справочник по инженерно-строительному черчению (Рускевич и др.). – К.: Будівельник, 1987. – 264 с.
4. Нормативна література
4.1 ДБН В.2.2-15-2005 Житлові будинки.
4.2 ДБН В.1.1-7-2002 Пожежна безпека об’єктів будівництва.
4.3 ДБН В.1.2-10-2008 Захист від шуму.
4.4 СНиП II-12-77 Защита от шума.
4.5 ДБН В.2.6-31:2006 Теплова ізоляція будівель.
4.6 ДБН В.2.5-28:2006 Штучне та природнє освітлення.
4.7 СНиП 2.01.01-82 Строительная климатология и геофизика.
4.8 СНиП 2.02.01-83. Основания зданий и сооружений.
4.9 СНиП ІІ-23-81*. Стальные конструкции.
4.10 СНиП 2.03.01-84*. Бетонные и железобетонные конструкции.
4.11 СНиП ІІ-25-80. Деревянные конструкции.
4.12 СНиП ІІ-22-81. Каменные и армокаменные конструкции.
4.13 ДБН В.2.6-14-97. Покриття будівель і споруд. Том 1.
4.14 СНиП 2.03.13-88. Полы.
5 Стандарти
5.1 ДСТУ БА.2.4-7-95. Правила виконання архітектурно-будівельних креслень.
5.2 ДСТУ Б.В.2.7-61-97. Цегла та камені керамічні.
5.3 ДСТУ Б.В.2.7-81-98. Цегла та камені силікатні.
5.4. ДСТУ БВ.2.7-111-2001. Плити гіпсові для перегородок та внутрішнього облицювання стін.
