Билет 20

1. Типы требуемых навигационных параметрах RNP

2. Сферическая система координат

3. Порядок осреднения показаний барометрических высотомеров

1)

Точность	Тип RNP
95% при определении местоположения в назначенном воздушном пространстве	1	4	10	12,6	20
	±1,85км (±1,0 м.миля)	±7,4км (±4 м.мили)	±18,5км (±10 м.миль)	±23,3км (±12,6 м.мили)	±37км (±20 м.миль)

2) нормальная сферическая система координат, полюсы которой совпадают с географическими полюсами нашей планеты, т.е. точками, в которых оси вращения Земли пересекает ее поверхность. Система координат на сфере строится с помощью больших кругов.

Большим кругом называется окружность, образующаяся в результате сечения сферы плоскостью, проходящей через центр сферы.

Радиус большого круга равен радиусу самой сферы. Он называется большим, поскольку на сфере нельзя нарисовать окружность с радиусом еще большим. Все другие круги на сфере называются малыми.

Экватор- большой круг, плоскость которого перпендикулярна оси вращения Земли.

Меридиан - большой круг, плоскость которого проходит через ось вращения Земли.

Параллель — малый круг, плоскость которого перпендикулярна оси вращения (параллельна экватору).

Экватор на Земле один, а меридианов бесчисленное множество - ведь через каждую точку можно провести свой меридиан. Все они одинаковы и равноправны, поэтому условно один из них выбирают в качестве начального.

Широтой φ (сферической широтой) точки на поверхности земной сферы называется угол, заключенный между плоскостью экватора и направлением из центра сферы в данную точку.

Широта изменяется от 90° южной широты до 90° северной широты. При расчетах по формулам северную широту можно считать положительной, а южную отрицательной. На экваторе широта равна нулю, а на географических полюсах ±90° .

Долготой λ (сферической долготой) точки на поверхности сферы называется двугранный угол, заключенный между плоскостями начального меридиана и меридиана данной точки.

Этот угол можно показать как плоский в плоскости экватора (рис.23.2). В качестве начального меридиана используется гринвичский меридиан (Greenwich meridian), который когда-то проходил через расположенную вблизи Лондона Гринвичскую обсерваторию (сейчас обсерватория переехала на другое место, но меридиан сохранился).

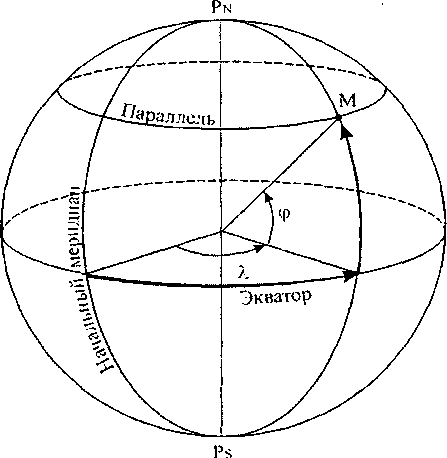

Рис. 23.2. Сферические координаты

Долгота изменяется от 180° западной долготы до 180° восточной. При расчетах по формулам им также можно приписывать знаки соответственно минус и плюс (или наоборот, как это принято, например в США).

Единицами измерения широты и долготы являются угловые градусы, минуты и секунды, а иногда и их десятичные доли (десятые, сотые и т.д.). За рубежом используются следующие буквенные обозначения:

N (north) - север, S (south) - юг, Е (east) - восток, W (west) - запад.

Одни и те же значения широты и долготы в документах аэронавигационной информации, при выполнении различных навигационных расчетов могут быть представлены по-разному:

37° 23' 12" с.ш. = N37° 23.2' = +37.38667°.

134° 45' 45" з.д. = W134° 45.75' - -134.7625°.

На картах нанесена сетка меридианов и параллелей, с помощью которой можно определить координаты точки или найти точку с известными координатами. Для того, чтобы это можно было сделать точнее, на обрезах карты, а на аэронавигационных картах - и на самих меридианах и параллелях, сделаны промежуточные деления (рис. 23.3).

рис.23.3

Длина дуги большого круга (в частности экватора и меридиана) протяженностью в 1° в среднем равна 111,2 км. Именно в среднем, потому, что на самом деле меридиан является не окружностью, а эллипсом и длина дуги в 1° различна на разных широтах. Соответственно, длина дуги в одну минуту составляет в среднем 1,853 км, а секунды - около 31 м.

Длина параллели, которая является не большим, а малым кругом, уменьшается по мере приближения к полюсу, т.е. с увеличением широты. Длина дуги в 1° на параллели с широтой φ составляет 111,2cosφ

Расстояния на земной поверхности измеряются в метрах, километрах, а за рубежам часто и в морских милях (nautical mailes, NM). Величина морской мили соответствует средней длине одной минуты меридиана. В морской и воздушной навигации принято фиксированное значение длины морской мили (м.мили) - 1852 м. Ведь единица измерения не должна быть разной на различных широтах.

1 м.миля = 1,852 км; S км =1,852 8 м.миль.

3)
