Решение:

Таблица 13. Динамический фактор автомобиля

	Передача
	1	2	3	4	5
Дmin	0,249149	0,137859	0,076304	0,048694	0,038029
Д1	0,252714	0,139133	0,076311	0,048133	0,037248
Д2	0,253304	0,138586	0,075136	0,046676	0,035682
Д3	0,25092	0,13622	0,072779	0,044323	0,033331
Д4	0,245562	0,132033	0,069241	0,041076	0,030196
Д5	0,237229	0,126026	0,06452	0,036932	0,026275
Д6	0,225922	0,118199	0,058618	0,031893	0,02157
Д7	0,211641	0,108552	0,051534	0,025959	0,016079
Дmax	0,194386	0,097085	0,043268	0,019129	0,009804

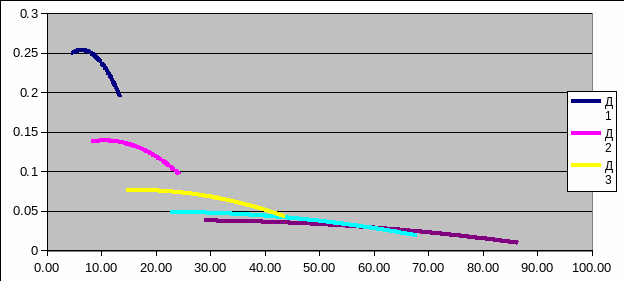

Рисунок 3. Динамическая характеристика автомобиля

Таблица 14. Данные для расчета

Im	Ik	ma
2,5506	9,3293	10100

Таблица 15. Коэффициент учета вращающихся масс

	Передача
	1	2	3	4	5
σ	1,983228	1,307644	1,100835	1,046148	1,03122

3. Построение графика ускорений, j=f(V)

Значение ускорения автомобиля в заданных дорожных условиях на разных передачах определяется по формуле:

,м/с²

На высшей передаче график ускорений пересекает ось абсцисс у карбюратор­ного двигателя и не пересекает у дизельного, что объясняется тем, что у кар­бюраторного двигателя по сравнению с дизельным отсутствует ограничитель оборотов.

Решение:

Таблица 16. Ускорение автомобиля

Передача
	1	2	3	4	5
jmin	1,190731	0,954837	0,575054	0,341194	0,24271
j1	1,208705	0,964579	0,575117	0,335828	0,235138
j2	1,211681	0,960401	0,564444	0,321903	0,219954
j3	1,19966	0,942304	0,543036	0,299417	0,197159
j4	1,172642	0,910288	0,510891	0,26837	0,166753
j5	1,130627	0,864352	0,468011	0,228764	0,128734
j6	1,073615	0,804496	0,414395	0,180597	0,083104
j7	1,001605	0,730721	0,350043	0,12387	0,029862
jmax	0,914599	0,643026	0,274954	0,058583	-0,03099

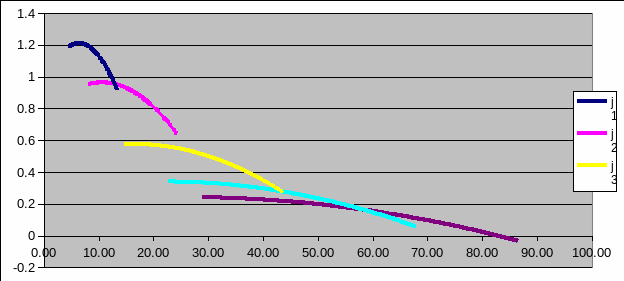

Рисунок 4. График ускорений карбюраторного двигателя

3. Построение скоростной характеристики автомобиля, S=f(V), t=f(V)

График интенсивности разгона полезен для определения абсолютных величин и характера разгонной характеристики на различных передачах. Однако абсолютные величины интенсивности разгона не дают полного представления о динамических возможностях автомобилей различных классов, поэтому наиболее практичной с точки зрения наглядности является характеристика времени разгона автомобиля.

При расчёте используют график ускорений автомобиля на высшей передаче. Для того, чтобы определить время и путь разгона в интервале скоростей от V_min до V_max, этот интервал разбивают на мелкие участки, для каждо­го из которых считают:

j=j_cp=0,5(jн+j_K),

где jн , j_K - ускорения в начале и в конце участка, м/с².

Для каждого участка можно записать:

,

Где t - время изменения скорости VH до Vk, c;

Путь за время движения t определяется произведением скорости на время _ср* ,
