Процесс сгорания топлива в двигателях внутреннего сгорания с самовоспламенением горючей смеси от сжатия.

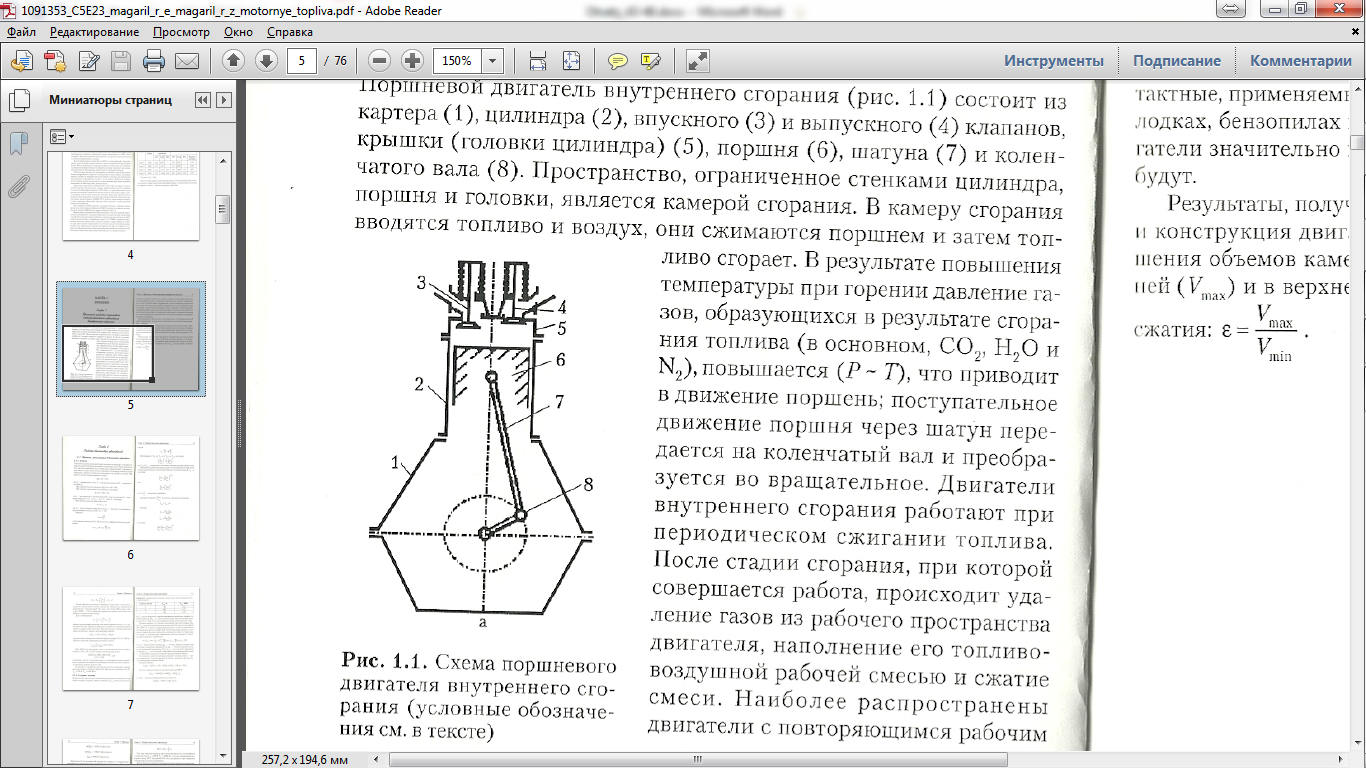

Поршневой двигатель внутреннего сгорания (рис. 1.1) состоит из картера (1), цилиндра (2), впускного (3) и выпускного (4) клапанов, крышки (головки цилиндра) (5), поршня (6), шатуна (7) и коленчатого вала (8). Пространство, ограниченное стенками цилиндра, поршня и головки, является камерой сгорания. В камеру сгорания вводятся топливо и воздух, они сжимаются поршнем и затем топливо сгорает. В результате повышения температуры при горении давление газов, образующихся в результате сгорания топлива (в основном, С02, H20 и N2), повышается (Р ~ Т), что приводит в движение поршень; поступательное движение поршня через шатун передается па коленчатый вал и преобразуется во вращательное. Двигатели внутреннего сгорания работают при периодическом сжигании топлива. После стадии сгорания, при которой совершается работа, происходит удаление газов из рабочего пространства двигателя, наполнение его топливовоздушной рабочей смесью и сжатие смеси
В дизельных двигателях топливо впрыскивается под высоким (15 МПа и более) давлением в воздух, нагретый адиабатическим сжатием до температуры 450-550 °С при давлении в цилиндре 3-4 МПа. Струя топлива имеет высокую скорость и дробится на капли. Капли топлива испаряются, вокруг жидких капель образуются пары, которые воспламеняются, и происходит сгорание паров, поступающих в результате диффузии от поверхности капель во фронт пламени — происходит микродиффузионное горение.
Реальный рабочий цикл
Действительный рабочий цикл дизельных двигателей существенно отличается от термодинамического.
Определяется это тем, что сгорание топлива в двигателе не мгновенно. Распыленное капельное топливо испаряется, пары топлива диффундируют в воздух, их диффузия сопровождается реакциями с кислородом, ускоряющимися по мере развития разветвленного цепного процесса, что приводит к увеличению выделения тепла в единице объема, в результате возникает пламя. Пламя может возникнуть только при снижении концентрации топлива в воздухе до верхнего концентрационного предела воспламенения (а ~ 0,4-0,5) и повышения температуры до температуры самовоспламенения. В результате от момента впрыска до момента возникновения пламени всегда существует временной интервал — задержка воспламенения. После воспламенения паров топлива физико-химические условия горения существенно изменяются. Между поверхностью капли и фронтом пламени находятся пары топлива (рис. 10.2), нагревающиеся от температуры поверхности капли до температуры, близкой температуре пламени (порядка 2500 К и выше). Диффузия паров от поверхности капли к фронту пламени сопровождается глубоким пиролизом углеводородов топлива, и во фронт пламени поступают продукты пиролиза — водород, метан, этилен, ацетилен, сажа.

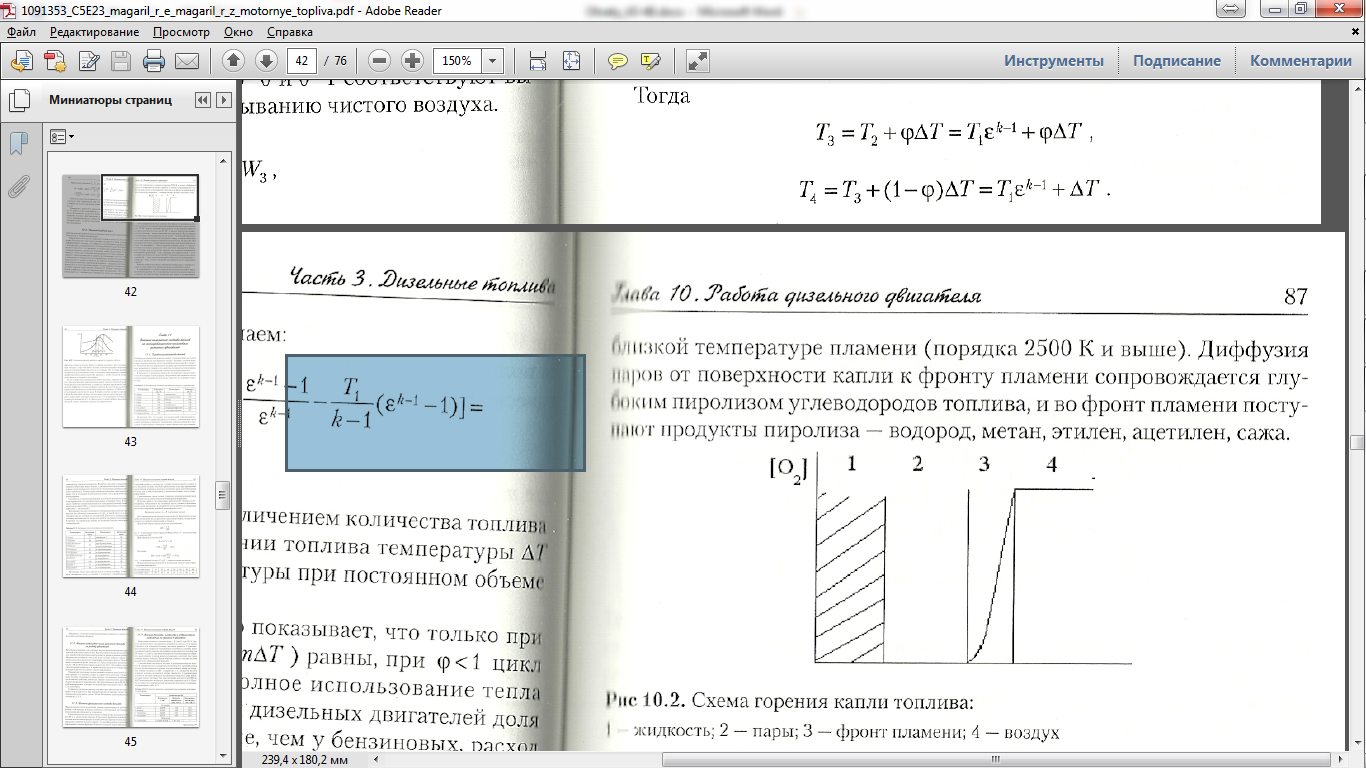

Схема горения капли топлива:
I жидкость; 2 — пары; 3 — фронт пламени; 4 — воздух
Угол опережения начала впрыска топлива (угол поворота коленчатого вала до достижения поршнем верхней мертвой точки) составляет 10-20°, впрыск топлива продолжается на протяжении времени поворота коленчатого вала до 20-35°, от начала впрыска до возникновения пламени — период задержки воспламенения. Фаза сгорания топлива может быть разделена на две части — начальный период 6ыстрого сгорания и затем более медленного ввиду снижения давления после достижения поршнем верхней мертвой точки.
В зависимости от свойств топлива воспламенение может иметь различный характер. Если температура самовоспламенения высока, толщина слоя паров между поверхностью капли и возникающим фронтом пламени велика, фронт пламени возникает при соотношении «воздух : пары топлива», больше соответствующего верхнему пределу воспламенения (вплоть до a порядка 1,5), и пламя распространяется до достижения слоя, в котором концентрация топлива приблизительно равна верхнему пределу, с очень большой скоростью, вплоть до скорости детонации.
Если температура самовоспламенения невелика, горение начинается при достижении концентрации паров, соответствующей верхнему пределу воспламенения, и скорость горения определяется скоростью диффузии топлива во фронт горения. В этом случае скорость нарастания давления относительно невелика, порядка 1 МПа на l° угла поворота коленчатого вала. В первом случае скорость горения в фазе быстрого горения настолько велика, что давление растет очень быстро, скорость нарастания давления в расчете на 1° угла поворота коленчатого вала увеличивается в 2-3 и более раз, что делает работу двигателя жесткой, сильно повышая нагрузку на подшипники.
Склонность к самовоспламенению в условиях дизельного двигателя определяется по эмпирической шкале цетановых чисел. В этой шкале свойство самовоспламеняться н-гексадекана (цетана) оценивается величиной 100, а с трудом самовоспламеняющего а-метил- нафталина — величиной 0.
Цетановым числом топлива (углеводорода) называется процентное (по объему) содержание н-С16;Н34 в такой смеси с α-метилнафталином, которая па стандартном двигателе в стандартных условиях воспламеняется так же, как данное топливо (углеводород).
