Редактирование объектов.

Редактирование объектов является неизбежной частью работы в системе AutoCAD. На практике редактирование рисунков применяется не только в связи с необходимостью изменений, уточнений или исправления ошибок, но и непосредственно в процессе первоначального создания рисунков. Часто бывает так, что нужно создать какие-то симметричные или однотипные элементы, подобные части чертежа и т. д., и при поиске оптимального пути их построения используются приемы редактирования.

Копирование объектов. При копировании с указанием базовой точки выполните следующие действия.

1. Вызовите команду COPY, введя ее в командную строку или нажав кнопку Copy (Копировать) на вкладке Home (Основная) в группе Modify (Редактирование) ленты. Можно также нажать кнопку Copy (Копировать) на панели инструментов Modify (Редактирование) или воспользоваться командой меню Modify → Copy (Редактирование→Копировать). Появится запрос: Select objects: (выберите объекты). Выберите объект. Опять появится запрос: Select objects:

Нажмите клавишу Enter или Пробел, если все объекты уже указаны. AutoCAD выдаст запрос об указании базовой точки: Specify base point or [Displacement/mOde] <Displacement>:

2. Щелчком на области рисования выберите базовую точку и переместите мышь, указывая вектор переноса копии объекта. При этом программа попросит указать вторую точку: Specify second point or <use first point as displacement>:

3. Щелчком кнопки мыши вставьте копию. AutoCAD выдаст запрос:

Specify second point or [Exit/Undo] <Exit>:

Продолжайте вставлять копи, создавая множество копий (если это необходимо).

4. Для завершения работы команды нажмите клавишу Enter.

Создание зеркальной копии объектов. Команда MIRROR создает зеркальное (симметричное) отображение объектов относительно линии зеркальной оси (оси симметрии), определенной двумя выбранными крайними точками. После запуска команды MIRROR AutoCAD выдаст приглашение: Select objects: Выберите объекты, которые вы хотите отобразить, и нажмите клавишу Enter, чтобы принять набор выделения. Затем AutoCAD предложит вам определить две крайние точки линии, относительно которой должны отобразиться выбранные объекты. После выбора второй точки программа спросит вас, нужно ли удалять первоначально выбранные объекты: Erase source objects? [Yes/No] <N>:

У вас есть выбор: оставить исходные объекты на чертеже вместе с их копиями или оставить только отраженные объекты, а первоначальные удалить. По умолчанию предлагается не стирать исходные объекты, поэтому при выборе этого варианта достаточно лишь нажать клавишу Enter. Чтобы стереть оригиналы объектов, вы можете выбрать параметр Yes или ввести команду Y c последующим нажатием клавиши Enter. В любом случае, каким бы ни был ваш выбор, выполнение команды завершается зеркальным отображением объекта.

Обычно, когда вы зеркально отображаете объект с текстом, необходимо, чтобы текст сохранил свою первоначальную ориентацию – слева направо. Системная переменная AutoCAD MIRRTEXT контролирует ориентацию текста при зеркальном отображении. Присвоение этой переменной значения 1 заставит текст полностью обратиться, если же переменной MIRRTEXT задано значение 0, то текст сохранит первоначальную ориентацию. По умолчанию системной переменной MIRRTEXT присвоено значение 0.

Создание массивов Массивом называют множество однородных предметов, образующих единое целое. Массивы программы AutoCAD – это совокупность копий одного объекта, расположенных на равном расстоянии друг от друга. Так как массивы связаны со смещением координат, они могут быть прямоугольными и полярными. В прямоугольных массивах объекты смещаются по осям координат, и такие массивы представляют собой прямоугольные структуры. В полярных массивах копирование происходит вокруг одной точки, в результате чего такие совокупности имеют форму окружности. Для создания массива используется команда ARRAY. Ее можно вызвать, нажав одноименную кнопку на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также воспользоваться командой меню Modify → Array (Редактирование → Массив) или ввести ARRAY в командную строку. После запуска команды появится диалоговое окно Array (Массив) (рис. 6.7). В верхней части окна расположен переключатель, позволяющий выбрать тип массива: прямоугольный или полярный. Справа от него расположена кнопка Select objects (Выбор объектов), нажав которую можно выбрать объекты для копирования. Содержимое центральной части окна изменяется в зависимости от выбранного типа массива. Здесь можно указать различные параметры копирования. Справа находится область предварительного просмотра.

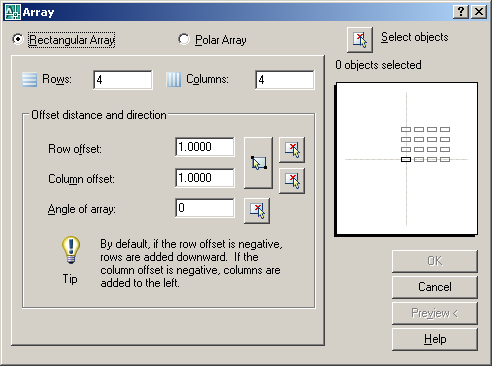

Рис. 6.7. Диалоговое окно Массив.

Поворот объектов. Для поворота объектов используют команду ROTATE. С ее помощью можно поворачивать объекты под определенным углом и вокруг указанной точки. Для запуска команды ROTATE следует нажать кнопку Rotate (Поворот) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также выполнить команду меню Modify → Rotate (Редактирование → Поворот) или ввести ROTATE в командную строку.

После запуска команды появится запрос: Select objects:

Выделите объекты, которые необходимо повернуть, и нажмите клавишу Enter или Пробел для принятия набора выделения. Программа выдаст следующий запрос: Specify base point:

В ответ с помощью мыши задайте точку, вокруг которой будет происходить вращение, после чего появится последний запрос – об указании угла вращения: Specify rotation angle or [Copy/References]

Угол вращения можно указать одним из трех способов:

• с помощью мыши, используя базовую точку в качестве вершины угла;

• вводом значения угла с клавиатуры;

• используя параметр Reference, указать начальный угол и затем новый.

Масштабирование объектов. Для изменения размеров объектов в программе AutoCAD используется команда SCALE.

Чтобы запустить команду SCALE, следует нажать кнопку Scale (Масштаб) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также выполнить команду меню Modify → Scale (Редактирование → Масштаб) или ввести SCALE в командную строку.

После вызова команды SCALE программа выдаст запрос о выборе объектов: Select objects:

Укажите объекты, масштаб которых следует изменить, и нажмите клавишу Enter или Пробел, чтобы принять набор выделения. В следующем запросе требуется указать базовую точку, относительно которой будет происходить изменение масштаба: Specify base point:

Далее необходимо указать коэффициент масштабирования: Specify scale factor or [Copy/Reference]:

Коэффициент масштабирования можно указать одним из трех способов:

• с помощью мыши, используя базовую точку как вершину;

• вводом коэффициента с клавиатуры;

• используя параметр Reference, задать начальный размер/длину, а затем новый. Сделать это можно как с клавиатуры, так и указывая точки на чертеже.

Разрыв объекта. Команда BREAK позволяет удалять части объекта или разбивать объект на два. Для ее запуска следует нажать кнопку Break (Разрыв) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также выполнить команду меню Modify → Break (Редактирование → Разрыв) или ввести BREAK в командную строку.

После вызова команды BREAK программа предложит вам выбрать объект. Одновременно с выбором объекта вы указываете первую точку обрыва. Если вы хотите ее изменить, необходимо в ответ на запрос команды Specify second break point or [First point]: выбрать параметр First point, чтобы повторно указать первую точку. Затем, после указания первой точки, в ответ на запрос программы укажите вторую точку, и разрыв будет создан.

Создание фаски и сопряжений. Снять фаску на языке металлообработки означает сделать скос на прямоугольной грани детали. Наличие такой функции в AutoCAD вызвано тем, что во многих случаях изображение таких частей чертежа неудобно создавать с помощью базовых инструментов редактирования.

Для создания сопряжения между двумя пересекающимися объектами используется команда FILLET. Команду можно вызвать щелчком на кнопке Fillet (Сопряжений) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также выполнить команду меню Modify→Fillet (Редактирование→ Сопряжение). При выполнении команды задаем радиус сопряжения и объекты.

Для создания фаски (скошенного угла) между двумя пересекающимися объектами используется команда CHAMFER. Рисование фаски напоминает создание сопряжения, но вместо радиуса сопряжения нужно задать два расстояния (от точки пересечения объектов до точек на каждом объекте) или расстояние и угол для фаски. Команду можно вызвать щелчком на кнопке Chamfer (Фаска) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или на панели инструментов Modify (Редактирование). Можно также выполнить команду меню Modify→Chamfer (Редактирование→Фаска).

Создать фаску с помощью команды CHAMFER можно двумя методами – заданием расстояния и указанием угла. Параметр mEthod позволяет вам выбирать, какой метод создания фасок использовать.

С помощью метода задания расстояний вы определяете расстояние от пересечения до объекта вдоль каждой линии. Параметр DISTANCE позволяет вам настроить длины фаски. Первая длина применяется для первого выбранного объекта, вторая – для второго. Если длины фаски равны, рисуется фаска 45°. Когда вы устанавливаете первое расстояние, AutoCAD присваивает это значение, заданное по умолчанию, второму расстоянию. Чтобы принять это, просто нажмите клавишу Enter в ответ на запрос программы о вводе второго расстояния фаски.

Метод задания угла использует расстояние и угол для определения линии фаски. Расстояние отнимается от первого выбранного объекта для определения начальной точки, и линия фаски рисуется под определенным углом, пока не пересекается со вторым объектом. По умолчанию угол измеряется в направлении против часовой стрелки от первого объекта.

При создании фаски для полилинии с помощью параметра Polyline первый и второй объекты определяются в том порядке, в котором была нарисована полилиния.
