Раздел 2. Требования к выполнению графической части вкрб

2.1 Тематика графических работ

В зависимости от профиля ВКРБ графическая часть может включать в рекомендуемом объеме (количество листов формата А1 по ГОСТ 2,304-68) следующие документы:

- чертежи деталей, на которые разрабатываются технологические процессы и заготовок на них – 1-1,5 листа;

- чертежи режущих и измерительных инструментов – 0,5-1 лист;

- проекты оригинальных частей и наиболее ответственных деталей разрабатываемого изделия – 1,5- 3 листа;

- общий вид станка, оригинальных узлов и ответственных деталей – 2-2,5 листа;

- общий вид или сборочный чертеж приспособления или другого технологического оснащения – 1 лист;

- рабочие чертежи конструкции приспособления -1- 1,5 листа;

- технологические эскизы – 1 лист;

- общие виды средств механизации и автоматизации сборки или расширяющие технологические возможности станков – 1-1,5 листа;

- общие виды исследуемых изделий и наиболее ответственных составных элементов – 1,5 – 2 листа;

- кинематические, гидравлические и электрические схемы станка или другого разрабатываемого изделия – 0,5-1 лист;

- схемы контроля качества – 0,5-1 лист;

- схемы проведения опытов и результатов исследований – 1,5 – 2 листа;

- размерный анализ – 1 лист;

- технико-экономические показатели – 0,5-1 лист;

- расчеты-результаты прочностных расчетов или других, связанных с темой работы – 0,5-1 лист;

- сравнение теоретических и экспериментальных данных – 1 лист;

- чертежи (схемы) исследуемой технологической операции -1 лист;

- возможность применения результатов исследований для совершенствования операций – 1 лист;

- безопасность жизнедеятельности – 0,5-1 лист.

Приведенные выше рекомендации должны служить ориентиром для студентов в каждой стадии работы над ВКРБ при сборе материалов и составление плана работы. В случае разработки студентом, например, оригинальных конструкций частей станков или приспособлений или средств автоматизации и механизации или другого типа изделий, количество листов по соответствующим разделам может быть изменено относительно выше рекомендуемым.

2.2 Объем графических работ и общие требования по их разработке

Общий объем графической части любого профиля ВКРБ должен составлять 4 - 7 листов формата А1 по ГОСТ 2,301-68 с учетом нормальной заполняемости листов.

Нормальной заполняемостью листов графической части ВКРБ следует считать не менее 75%. При меньшем проценте заполняемости рекомендуется увеличивать общее количество листов. Примером малой заполняемости могут быть листы, на которых изображены графики или диаграммы, эскизы операционные, простые таблицы и др. Увеличение количества листов осуществляется с согласия руководителя с учетом общего объема ВКРБ.

Конкретное содержание графической части любого профиля ВКРБ определяется студентом совместно с руководителем работы из ряда тем, перечисленых в разделе 1.

Каждый документ, независимо от принятого для него формата должен иметь основную надпись по форме 1 ГОСТ 2.104-68 (рисунок 2.1).

В графе 1 (по ГОСТ 2.104-68) основной надписи указывают наименование изделия, а также наименование документа, если этому документу присвоен шифр (согласно ГОСТ 2.102-68). Для сборочного чертежа допускается наименование документа не указывать.

Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают существительное, например: «Приспособление фрезерное» или «Станок сверлильный».

В наименовании изделия не включают, как правило, сведения о назначении изделия и его местоположении. После наименования изделия записывают наименование документа, выделяя более мелким шрифтом. Располагают наименование изделия и наименование документа симметрично рамке данной графы, например, как показано на рисунке 2.1.

В графе 2 основной надписи указывают обозначение документа, в графе 26- обозначение документа, повернутое на 180º для формата А4 или для форматов больше А4 при расположении основной надписи вдоль длиной стороны листа и на 90º для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа.

Структура обозначений документов ВКРБ приведена в разделе 3.

В графе 4 «литера» указывают букву «Б», что означает «Бакалавр».

В графе 7 – номер листа, так как нумерация листов всей графической части ВКРБ должна быть сквозной независимо от их формата. В графе 8- общее количество графической части.

В графе 9 указывают «ПГУ им. Т.Г.Шевченко, ИТИ, обозначение группы, в которой обучается студент».

В графе 11 указывают:

- в строке «разраб» - фамилию студента (без инициалов);

- в строке «провер» - фамилию руководителя (без инициалов).

Последующие строки могут быть использованы для указания консультантов.

Рекомендуется использовать дополнительную графу 30 (по ГОСТ 2.104-68), в которую можно указывать «ВКРБ» (см. рисунок 2.1).

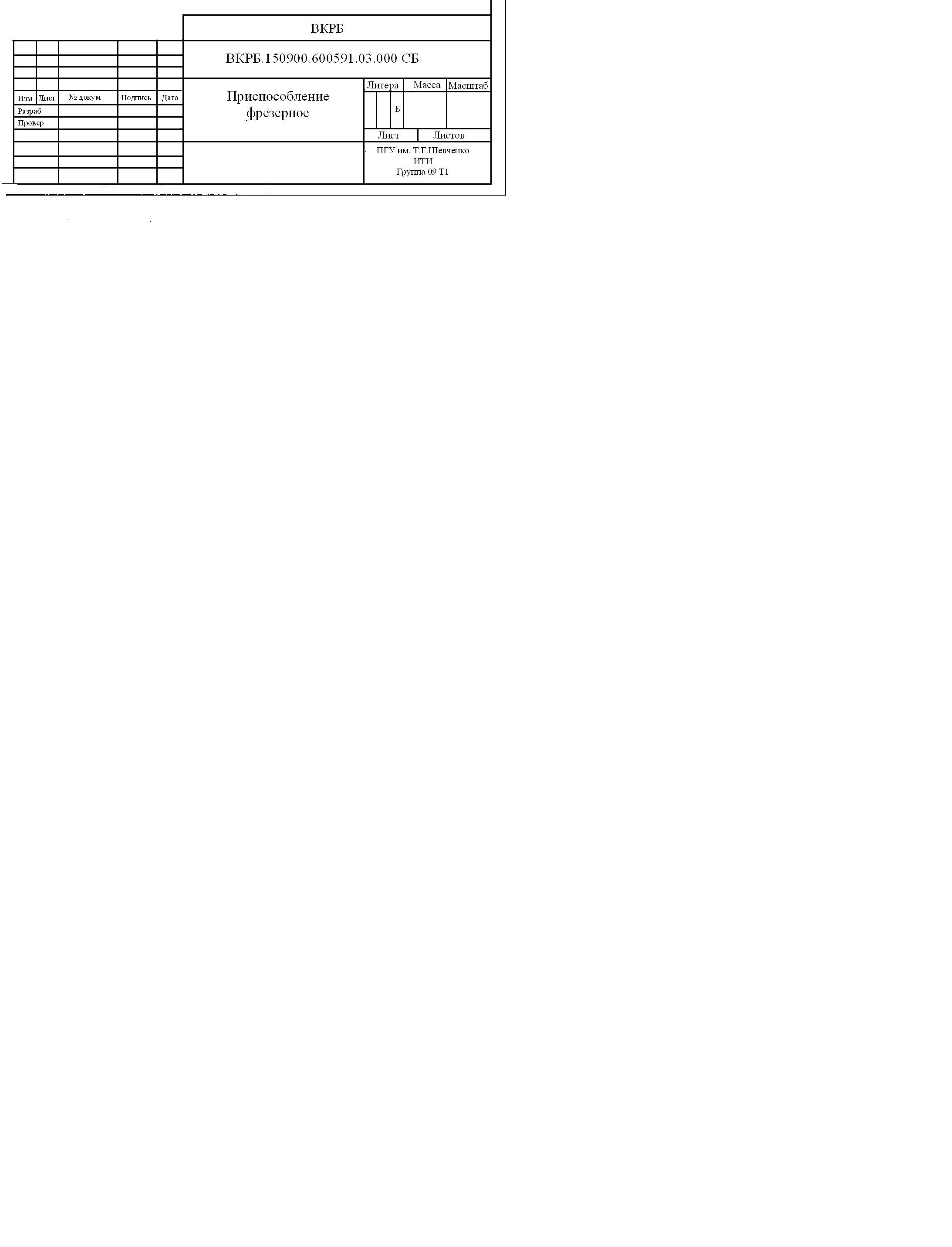

Рисунок 2.1 Заполнение основной надписи на листах графической части
