2.4 Методические указания по выполнению графической части вкрб
Общие требования
Номенклатура разрабатываемых конструкций (в составе графической части) определяется заданием на выпускную работу. Конструкции всех устройств должны быть оригинальными или представлять собой модернизацию существующих на базовом предприятии конструкций. Использование заводских конструкций без их модернизации не допускается. Необходимо стремиться широко использовать в конструкциях унифицированные и стандартные детали и сборочные единицы (узлы). Проектирование должно вестись в соответствии с действующими стандартами в машиностроении, а также использовать унифицированные элементы согласно нормативам отрасли машиностроения, обозначенные шифром «МН». Можно использовать и унифицированные элементы, приведенные в специальной и справочной литературе оборонного машиностроения.
Все графические работы (чертежи общих видов и сборочные, схемы, рабочие чертежи деталей, таблицы и др.) должны выполняться в соответствии с требованиями ЕСКД.
На сборочные единицы составляться спецификация в соответствии с требованиями ГОСТ 2.108-68
Сборочные чертежи и чертежи общих видов следует по возможности выполнять в масштабе 1:1 по ГОСТ 2.302-68. Исключением могут быть чертежи на крупные или очень мелкие изделия. Изменение масштаба согласовывается с руководителем ВКРБ. В разделах 5 и 6 изложены основные правила проектирования изделий и требования к технологичности их конструкций. В разделе 7 кратко оговорена информация о размерных цепях.
Требования к оформлению чертежей общих видов
Чертеж общего вида - это документ, определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия.
Общие требования к выполнению чертежа общего вида приведены в ЕСКД (ГОСТ 2.119-73 и ГОСТ 2.120-73). Шифр общего вида – ВО (согласно ГОСТ 2.102-68).
Чертеж общего вида должен содержать:
- изображения изделия (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;
- надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия;
- наименования, а также обозначения, (если они имеются) тех основных частей изделия, для которых необходимо указать данные (технические характеристики, количество, указания о материале, принципе действия и др.) или запись которых необходима для пояснения изображений чертежа общего вида, описания, принципа работы изделия, указания о составе и др.;
- контрольные параметры (размеры, допуски расположения и другие данные) имеющие отношение к основному назначению разрабатываемого изделия;
- другие размеры и наносимые данные (при необходимости);
- схему, если она требуется, но оформлять ее отдельным документом нецелесообразно;
- таблицы с размерами и другими параметрами, техническими требованиями, контрольными комплексами, условными обозначениями и т.д.;
- указания о выбранных посадках соединений, размеров с полем допуска или предельными отклонениями;
- технические требования к изделию, например, о применении определенных покрытий, способов пропитки обмоток, методов сварки, обеспечивающих необходимое качество изделия (это те требования, которые учитываются при последующей разработке рабочей документации);
- технические характеристики изделия, которые необходимы для последующей разработки рабочих чертежей.
Изображения выполняют с максимальными упрощениями, предусмотренными стандартами единой системой конструкторской документации (ЕСКД) для рабочих чертежей. Составные части изделия изображают с упрощениями, если при этом обеспечено понимание конструктивного устройства разрабатываемого изделия, взаимодействия его составных частей и принципа работы изделия.
Отдельные изображения составных частей изделия размещаются на одном общем листе с изображениями всего изделия или на отдельных (последующих) листах чертежа общего вида.
Наименования и обозначения составных частей изделия на чертежах общего вида указывают одним из следующих способов:
- на полках – выносках;
- в таблице, размещаемой на том же листе, что и изображение изделия;
- в таблице, выполняемой на отдельных лисах формата А4 по ГОСТ 2.301-68 в качестве последующих листов чертежа общего вида.
Линии–выноски располагают параллельно основной надписи чертежа. В зависимости от выбранного способа указания составных частей изделия на линиях – выносках указывают надписи либо цифры (позиции).
На полках линий-выносок наносят только краткие надписи без сокращений, кроме общепринятых стандартами. Надписи могут содержать не более двух строк, располагаемых над полкой линии-выноски и под ней.
Таблица составных частей изделия включает графы: «Поз», «обозначение», «Кол», «Дополнительные указания».
Запись составных частей в таблицу рекомендуется производить в следующем порядке:
- стандартные изделия;
- унифицированные изделия;
- специальные (вновь разработанные) изделия.
Элементы чертежа общего вида (номера позиций, текст технических требований, характеристика, надписи и др.) выполняют по правилам, установленным стандартами ЕСКД для рабочих чертежей.
Технические требования располагают над основной надписью на расстоянии ≈ 20 мм. Между техническими требованиями и основной надписью не допускается помещать изображения, таблицы и т.п.
Длина строк технических требований должна быть 185 мм, не более, т.е. текстовая часть составляет «колонку» на уровне основной надписи. Технические требования нумеруются порядковым номером сверху вниз, Если все технические требования не помещаются над основной надписью, то продолжение оформляется второй «колонкой» рядом – слева от основной надписи (ширина второй колонки также должна быть ≈ 185 мм).
Технические требования излагают в последовательности установленной в ГОСТ 2.316-68.
Если необходимо на чертежи привести техническую характеристику изделия, то ее выполняют также в виде колонки шириной не более 185 мм и располагают ее на свободном месте поля чертежа справа от изображения или ниже его. Исключение составляют таблицы на чертежах изделий, для которых стандартом установлена таблица параметров, например, зубчатого колеса и.т.п.
В случае, если на чертеже необходимо указать техническую характеристику и технические требования, то над каждым указывают заголовок («Технические требования» и «Техническая характеристика»). Оба заголовка не подчеркивают.
Требования к оформлению сборочных чертежей
Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. Шифр сборочного чертежа – СБ (согласно ГОСТ 2.102-68).
Содержание сборочного чертежа должно быть достаточным для рациональной организации производства (сборки и контроля) изделий. При необходимости на сборочных чертежах приводят данные о работе изделия и о взаимодействии его частей.
Сборочный чертеж должен содержать:
- изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающее возможность осуществление сборки и контроля сборочной единицы;
- размеры, предельные отклонения и другие параметры и требования, которые должны быть выполнены и проконтролированы по данному сборочному чертежу;
- в качестве справочных размеры, определяющие характер сопряжения;
- указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивается не заданными предельными отклонениями размеров, а подбором, пригонкой и т.п., а также указания о выполнении не разъемных соединений (сварных, паяных, и др.);
- номера позиций составных частей, входящих в изделие;
- габаритные размеры изделия;
- установочные, присоединительные и другие необходимые справочные размеры;
- техническую характеристику изделия;
- координаты центров масс (при необходимости);
- контрольные параметры, (имеющие отношение к назначению изделия), по которым разработанное изделие принимается как готовое для эксплуатации.
Требования к указанию технических требований, технической характеристики, таблиц и других данных приведены и в ГОСТ 2.316-68.
Общие требования к чертежам установлены ГОСТ 2.109-73.
О месте расположения и правил оформления на листе сборочного чертежа технических требований, технической характеристики и таблиц изложены выше в подразделе 4.2.
Требования к оформлению схем
Общие требования
В ВКРБ могут разрабатываться схемы электрические, кинематические, гидравлические, пневматические, энергетические, комбинированные.
На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида, а также элементы, не входящие в изделие, на которое составляют схему, но необходимое для разъяснения принципов работы изделия.
Графические обозначения таких элементов определяют на схеме штрихпунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимые данные.
В зависимости от основного назначения схемы подразделяют на следующие типы:
- структурные;
- функциональные;
- принципиальные;
- соединений (монтажные);
- расположения;
- объединенные и др. по ГОСТ 2.701-84.
В основной надписи после наименования изделия записывают наименование схемы, выделяя более мелким шрифтом. Наименование схемы записывают в именительном падеже единственного числа, начиная с существительного.
примеры:
1. «Станок сверлильный.
Схема кинематическая принципиальная»
2. «Приспособление фрезерное.
Схема пневмогидравлических соединений»
Допускается выполнять схему определенного вида и типа на нескольких листах или вместо одной схемы определенного вида и типа выполнять совокупность схем того же вида и типа. При этом каждая схема должна быть оформлена как самостоятельный документ.
При выпуске на изделие нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы (например, схема электрическая принципиальная привода, схема гидравлическая принципиальная смазки). К схемам или взамен схем в случаях установленных правилами выполнения конкретных видов схем, выпускают в виде самостоятельных документов таблицы, содержащие сведения о расположении устройств, соединениях, местах подключения и другую информацию.
При наличии в изделии нескольких одинаковых элементов, соединенных параллельно, допускается вместо изображения всех ветвей параллельного соединения изображать только одну ветвь, указав количество ветвей при помощи обозначения ответвления. Около графических обозначений, изображенных в одной ветви, проставляют их обозначения. При этом должны быть учтены все элементы, входящие в это параллельное соединение (пример изображен на рисунке 4.1). Элементы в этом случае записывают в перечень элементов в одну строку.

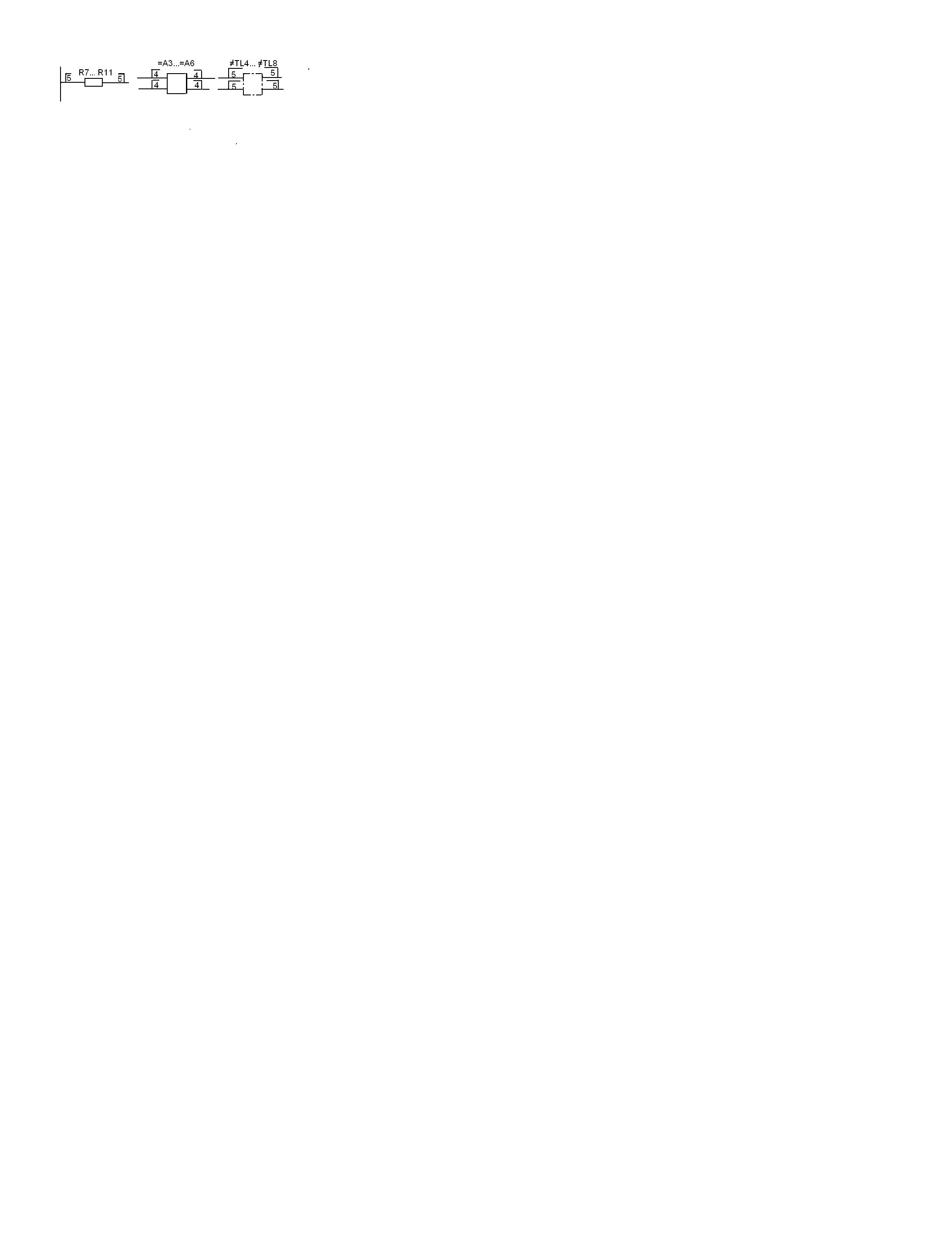

Рисунок 2.4.1 Пример параллельного соединения нескольких элементов.
При наличии в изделии трех и более одинаковых элементов, соединенных последовательно, допускается вместо изображения всех последовательно соединенных элементов изображать только первый и последний элементы, показывая связи между ними штриховыми линиями.
При присвоении элементам обозначений должны быть учтены элементы, не изображенные на схеме, например, как на рисунке 2.4.2. Над штриховой линией при этом указывают общее количество одинаковых элементов. Элементы в этом случае записывают в перечень элементов в одну строку.
Рисунок 2.4.2 Последовательно соединенных нескольких одинаковых элементов
Форматы листов схем выбирают в соответствии с требованиями, установленными в ГОСТ 2.301—68.
При выборе форматов следует учитывать:
- объем и сложность проектируемого изделия;
- необходимую степень детализации данных, обусловленную назначением схем; условия обращения схем;
- особенности и возможности техники выполнения.
Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования.
Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей изделия не учитывают или учитывают приближенно.
Графические обозначения элементов и соединяющие их линии связи следует располагать на схеме таким образом, чтобы обеспечить наилучшее представление о структуре изделия и взаимодействии его составных частей.
При выполнении схемы на нескольких листах или в виде совокупности схем одного типа рекомендуется:
- для схем, предназначенных для пояснения принципов работы изделия (функциональная, принципиальная), изображать на каждом листе или на каждой схеме определенную функциональную группу;
- для схем, предназначенных для определения соединений (схема соединений), изображать на каждом листе или на каждой схеме часть изделия, расположенную в определенном месте пространства или в определенной функциональной цепи.
Расстояние (просвет) между двумя соседними линиями графического обозначения должно быть не менее 1,0 мм. Расстояние между соседними параллельными линиями связи должно быть не менее 3,0 мм.
Расстояние между отдельными условными графическими обозначениями должно быть не менее 2 мм.
Все типы схем должны выполняться в соответствии с требованиями стандартов:
ГОСТ 2.704-76- Правила выполнения гидравлических и пневматических схем;
ГОСТ 2.708-95, ГОСТ 2.755-87 - Правила выполнения электрических схем;
ГОСТ 2.721-74, ГОСТ 2.722-68 - Обозначения графические в схемах;
ГОСТ 2.747-68 – Размеры условных графических обозначений в схемах;
ГОСТ 2.780-68 - Обозначения условные графические в схемах гидравлических и пневматических элементов;
ГОСТ 2.770-68 - Правила выполнения кинематических схем.
Графические обозначения
При выполнении схем применяют следующие графические обозначения:
- условные графические обозначения, установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе;
- прямоугольники;
- упрощенные внешние очертания.
При необходимости применяют нестандартизованные условные графические обозначения.
При применении нестандартизованных условных графических обозначений и упрощенных внешних очертаний на схеме приводят соответствующие пояснения.
Применение на схемах тех или иных графических обозначений определяют правилами выполнения схем определенного вида и типа.
Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения.
Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.
Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия.
Графические обозначения на схемах следует выполнять линиями той же толщины, что и линии связи.
Линии связи
Линии связи выполняют толщиной от 0,2мм до 1,0 мм в зависимости от форматов схемы и размеров графических обозначений. Рекомендуется толщина линий от 0,3 мм до 0,4 мм.
Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений.
Линии связи, переходящие с одного места или одного документа на другой, следует обрывать за пределами изображения схемы без стрелок.
Рядом с обрывом линии связи должно быть указано обозначение или наименование, присвоенное этой линии (например, номер провода, номер трубопровода и т.п.), и в круглых скобках номер листа схемы и зоны при ее наличии, при выполнении схемы на нескольких листах, например: лист 5 зона А6, или обозначение документа, при выполнении схем самостоятельными документами, на который переходит линия связи.
Линии связи должны быть показаны, как правило, полностью.
Обозначения элементов, входящих в изделие и изображенных на схеме могут быть буквенными, буквенно-цифровыми и цифровыми в соответствии со стандартами на правила выполнения конкретных видов схем.
Перечень элементов
Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.
Перечень элементов оформляют в виде таблицы (рисунок 2.4.3), заполняемой сверху вниз.
Рисунок 2.4.3 Таблица перечня элементов
В графах таблицы указывают следующие данные:
- в графе «Поз. обозначение» - позиционные обозначения элементов, устройств и функциональных групп;
- в графе «Наименование»- для элемента - наименование в соответствии с документом, на основании которого этот элемент применен, и обозначение этого документа (основной конструкторский документ, государственный стандарт, отраслевой стандарт, технические условия);- для функциональной группы – наименование.
- в графе «Примечание» – рекомендуется указывать технические данные элемента, не содержащиеся в его наименовании.
При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью.
Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм.
Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы.
При выпуске перечня элементов в виде самостоятельного документа его код должен состоять из буквы «П» и кода схемы, к которой выпускают перечень, например, код перечня элементов к гидравлической принципиальной схеме-ПГ3. При этом в основной надписи (графа 1) указывают наименование документа «Перечень элементов».
Перечень элементов записывают в спецификацию после схемы, к которой он выпущен.
Перечень элементов в виде самостоятельного документа выполняют на формате А4. Основную надпись и дополнительные графы к ней выполняют по ГОСТ 2.104-68 (форма 2).
Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений.
В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров.
При выполнении на схеме цифровых обозначений в перечень их записывают в порядке возрастания. На рисунке 2.4.4 приведен пример заполнения граф таблицы перечня элементов.

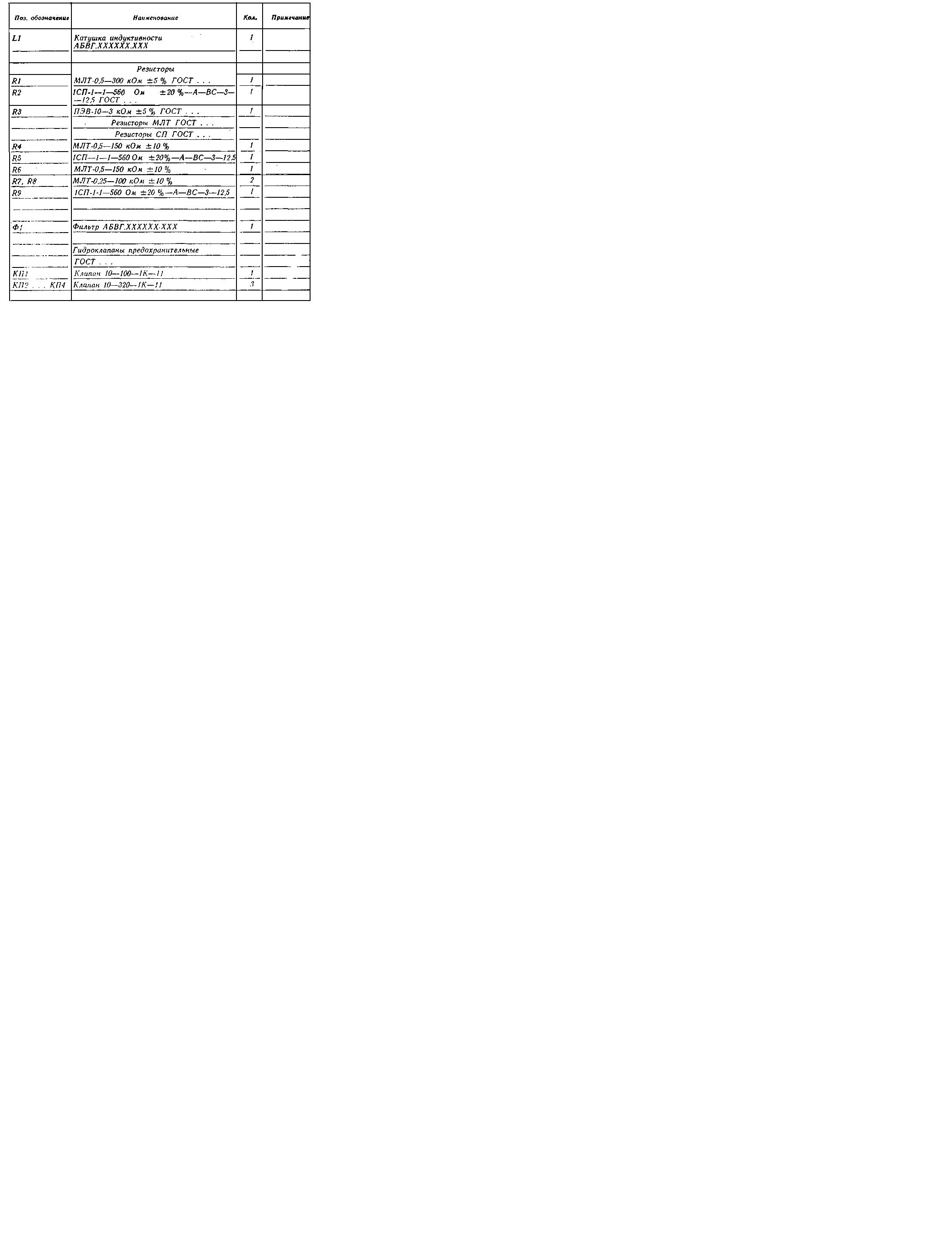

Рисунок 2.4.4 Пример заполнения граф таблицы перечня элементов
Текстовая информация
На схемах допускается помещать различные технические данные, характер которых определяется назначением схемы. Такие сведения указывают либо около графических обозначений (по возможности справа или сверху), либо на свободном поле схемы. Около графических обозначений элементов и устройств помещают, например, номинальные значения их параметров, а на свободном поле схемы-диаграммы, таблицы, текстовые указания (диаграммы последовательности временных процессов, циклограммы, таблицы замыкания контактов коммутирующих устройств, указания о специфических требованиях к монтажу и т.п.)
Текстовые данные приводят на схеме в тех случаях, когда содержащиеся в них сведения нецелесообразно или невозможно выразить графически или условными обозначениями.
Содержание текста должно быть кратким и точным. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах.
Текстовые данные в зависимости от их содержания и назначения могут быть расположены:
- рядом с графическими обозначениями;
- внутри графических обозначений;
- над линиями связи;
- в разрыве линий связи;
- рядом с концами линий связи;
- на свободном поле схемы.
Текстовые данные, относящиеся к линиям, ориентируют параллельно горизонтальным участкам соответствующих линий.
На схеме около условных графических обозначений элементов, требующих пояснения в условиях эксплуатации (например, переключатели, потенциометры, регуляторы и т.п.), помещают соответствующие надписи, знаки или графические обозначения.
Надписи, знаки или графические обозначения, предназначенные для нанесения на изделие, на схеме заключают в кавычки.
Если на изделие должна быть нанесена надпись в кавычках, то на поле схемы приводят соответствующие указания.
На поле схемы над основной надписью допускается помещать необходимые технические указания, например, требования о недопустимости совместной прокладки некоторых проводов, жгутов, кабелей, трубопроводов, величины минимально допустимых расстояний между проводами, жгутами, жгутами и кабелями, трубопроводами, данные о специфичности прокладки и защиты проводов, жгутов, кабелей и трубопроводов и т.п.
При выполнении схемы на нескольких листах, технические указания, являющиеся общими для всей схемы , следует располагать на свободном поле (по возможности над основной надписью) первого листа схемы, а технические указания, относящиеся к отдельным элементам, располагают или в непосредственной близости от изображения элемента или на свободном поле того листа, где они являются наиболее необходимыми для удобства чтения схемы.
Правила выполнения комбинированных схем
Элементы (устройства, функциональные группы) и связи каждого вида (электрические, гидравлические, пневматические и т.п.) изображают на схеме по правилам, установленным для соответствующих видов схем данного типа.
Сведения, помещаемые на схеме и оформление схемы в целом, следует определять по правилам, установленным для соответствующих видов схем данного типа.
Элементам одного вида схем на схеме присваивают позиционные обозначения, сквозные в пределах схемы. Для различия одинакового написания их следует подчеркивать, начиная с элементов, относящихся ко второй по виду схеме, указанной в наименовании.
Например, схема электрогидравлическая принципиальная - одной чертой, для гидравлических элементов (устройств, функциональных групп); схема гидропневмокинематическая принципиальная – одной чертой для пневматических элементов (устройств, функциональных групп), двумя – для кинематических.
Требования к оформлению прочих документов графической части ВКРБ
Для лучшей наглядности и удобства обоснования последовательности выполнения технологических операций в графической части выполняется лист с операционными эскизами.
Операционные эскизы выполняются в последовательности нумерации технологических операций. Операционные эскизы располагают на общем листе, аккуратно выделяя поле листа на части, чтобы легко и четко «читался» каждый эскиз для его разъяснения. Поле листа делится на части условно, не оформляя мелкие форматы. Если эскизы сложные и заполняемость листа велика, то для наглядности допускается общий лист размечать тонкой сплошной линией на части (желательно соответствующим стандартным форматам). Приводить на общем листе технологические формы карт эскизов (из комплекта технологической документации) не допускается.
В основной надписи общего листа в графе 1 (по ГОСТ 2.104-68) записывают «Эскизы технологические».
На поле листа над каждым технологическим эскизом записывают номер (обозначение) операции и краткое наименование, согласно технологическому процессу, например. «Операция 005 Токарная», «Операция 020 Расточная» и т.п.
На операционных эскизах четко должны быть видны требования к обрабатываемым элементам (размеры, шероховатость, допуски размеров, форм и расположения), а также выделены утолщенными линиями обрабатываемые поверхности.
На листах графической части ВКРБ могут быть изображены таблицы, графики, диаграммы и т.п., в которых приводятся расчетные зависимости, технико-экономические показатели, экспериментальные и расчетные данные, сравнение теоретических и экспериментальных данных, результаты исследований и др.
Таблицы, графики, диаграммы и т.п. применяют для лучшей наглядности и удобства сравнения показателей и их понимания.
Если на листе изображена одна таблица или один график и т. п., то наименование записывается в основной надписи. Если таблица или график раскрывает подтему, о чем указано в основной надписи, то на поле листа над таблицей или графиком может быть приведено название, конкретизирующее содержание таблицы или графика.
Наименование должно отражать содержание таблицы или графика, быть точным и кратким.
Если на листе одного формата расположены (в соответствии с содержанием) несколько таблиц или графиков, то в основной надписи записывают общее наименование, раскрывающее содержание всех изображенных на данном листе таблиц или графиков. Над каждой таблицей или над каждым графиком должно быть указано «Таблица» или «График» и рядом порядковый номер, затем название, раскрывающее конкретное содержание каждой таблицы или каждого графика в отдельности.
Аналогично выполняют листы с изображениями диаграмм.
На диаграммах или графиках линии, изображающие зависимость параметров, должны быть утолщенными (от 1,5 до 2мм).
Таблицы оформляют в соответствии с требованиями ГОСТ 2.105-95.
Графу «номер по порядку» в таблицу включать не допускается. При необходимости нумерации показателей, параметров или других данных порядковые номера следует указывать в первой графе (боковине) таблиц непосредственно перед их наименованием (в соответствии ГОСТ 2.105-95).
Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать над таблицей справа.
Если в большинстве граф таблицы приведены показатели выраженные в одних и тех же единицах физической величины (например, в миллиметрах, вольтах), но имеются графы с показателями, выраженными в других единицах физических величин, то над таблицей следует писать наименование преобладающего показателя и обозначение его физической величины, например, «Размеры в миллиметрах», а в подзаголовках остальных граф приводить наименование показателей и (или) обозначения других единиц физических величин.
Ограничительные слова «более», «не более», «менее», «не менее» и др. должны быть помещены в одной строке или графе таблицы с наименованием соответствующего показателя после обозначения его единицы физической величины, если они относятся ко всей строке или графе. При этом после наименования показателя перед ограничительными словами ставится запятая.
Обозначение единицы физической величины, общей для всех данных в строке, следует указывать после ее наименования в соответствии с ГОСТ 2.105-95.
Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя, как указано требованиями ГОСТ 2.105-95.
Технологические документы, в которых изложен технологический процесс (маршрутные карты, операционные карты, карты эскизов и др) оформляют и комплектуют в «комплекте технологической документации» согласно стандартов единой системы технологической документации (ЕСТД).
В начальном этапе работы студента над ВКРБ рассматривается чертеж детали или другого объекта согласно заданию. При этом изучаются все данные на чертеже требования. Анализируя технические требования, заданные на чертеже изделия, студент должен обосновать правильность их указания и приводить предложения по их усовершенствованию. Только после этого студент по согласованию с руководителем ВКРБ разрабатывает новый чертеж изделия, по которому и выполняет свою работу, разрабатывая технологический процесс обработки (изготовления) в соответствии с окончательно принятыми (обоснованными) требованиями к изделию.
В процессе анализа технических требований студент проверяет размерные цепи. На одну линейную размерную цепь студент приводит подробный расчет в пояснительной записке. Схему такой размерной цепи изображают на чертеже изделия.
На основании обоснованных технических требований указанных на чертеже студент составляет технологический процесс обработки (изготовления) изделия.
Для проверки правильности составления технологического процесса, схем базирования, назначения технических требований предъявляемых к заготовке, а также определения межоперационных размеров, разрабатывают размерную схему технологического процесса.
Завершив построение размерной схемы разрабатывают (строят) граф технологических размерных цепей.
граф технологических размерных цепей также изображают на листе чертежа изделия.
Линейную размерную цепь и граф изображают в любом масштабе (удобочитаемом) на свободном поле чертежа, справа или внизу от изображения изделия, с учетом месторасположения технических требований (над основной надписью) согласно ЕСКД.
Размерная схема технологического процесса разрабатывается самостоятельным документом на формате А1 по ГОСТ 2.301-68. С согласованием руководителя ВКРБ допускается использовать другой формат.
