5. Контрольные вопросы
От каких параметров изделия зависит требуемое усилие прессования ?
Как могут быть уменьшены потери давления на внешнее трение ?
Какие критерии выбора прессового и термического оборудования являются основными?

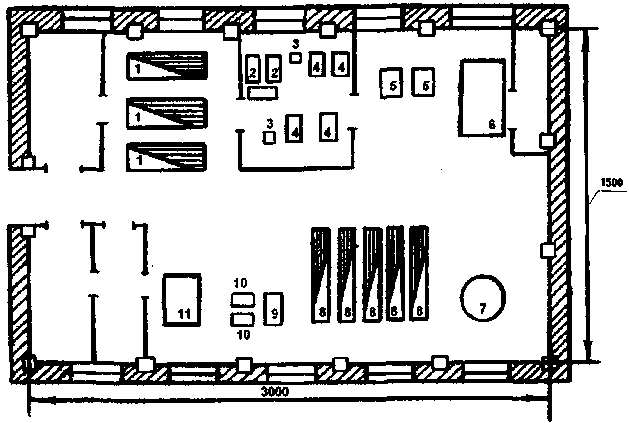

Рис. 1. Примерная планировка участка (цеха) порошковой металлургии
Таблица 20
Техническая характеристика специализированных механических прессов – автоматов для формования порошков
Тип пресса |
Усилие, МН |
Высота засыпки порошка, мм |
Число ходов в 1 минуту |
LxBxH, м |
К0384 / |
0,03/0,03 |
25 |
14-18 |
1,070 х 0,645 х 1, 665 |
К030 |
0,06/0,03 |
43 |
10, 15,20 |
0,985x0,982x2,075 |
КА030 |
0,06/0,03 |
25 |
24-30 |
1,325x1,215x2,235 |
К032 |
0,16/- |
40 |
9 |
1,225x1,050x2,405 |
КВ032 |
0,16/0,01 |
40 |
24 |
1,460x1,300x2,370 |
К034 |
0,40 / 0,02 |
80 |
8 |
1,430x1,230x2,200 |
К035 |
0,63 / 0,04 |
10-130 |
5, 10, 15 |
1,810x1,315x2,670 |
К0620 |
0,10/0,03 |
50 |
16, 20, 25, 38, 40,50 |
|
К06226 |
0,16/0,03 |
60 |
14-45 |
1,275x1,250x2,730 |
КБ0624 |
0,25/0,08 |
60 |
12, 15, 18,23,30,36 |
1,250x1,800x2,300 |
К0626 |
0,40/0,12 |
100 |
11, 14, 18,22,28,36 |
1,650x1,850x2,000 |
К0628 |
0,63/0,19 |
125 |
10, 12, 16,20,25,32 |
1,770x1,500x2,290 |
К064 |
0,63/0,19 |
120 |
7,9, 14, 16,21,32 |
1,700x1,300x2,360 |
К036 |
1,00/0,29 |
150 |
5,6,9, 13, 17,26 |
2,880x1,820x4,375 |
КА8130 |
1,00/0,29 |
180 |
5,6,8, 13,16,20,25 |
1,800x2,800x3,075 |
Примечание: в числителе - усилие прессования, в знаменателе - усилие выталкивания |
||||
Таблица 21
Вакуумные электропечи
Марка печи |
Установочная мощность, кВт |
Рабочая температура,°С |
Производительность, кг/ч |
Размеры рабочего пространства, мм |
ОКБ-554А камерная |
540 |
1400 |
- |
300x1100x6700 |
ОКБ-5499 шахтная |
1750 |
3000 |
- |
D=600,L=600 |
ОКБ-886 камерная |
500 |
2000 |
- |
500 х 500 X 500 |
ОКБ-766 шахтная |
280 |
1650 |
15 |
D=400, L=470 |
ОКБ-1290 колпаковая |
90 |
2000 |
3,5 |
D=100,L=250 |
ОКБ-5052 шахтная |
55 |
2000 |
' |
D=115,L=2000 |
СНВЛ-1,3.1/22 камерная |
60. |
2200 |
- |
100x300x100 |
СНВЛ-1,3.1/16камерная |
45 |
1600 |
- |
100x300x100 |
СШВЛ-0,6.2/16 |
12 |
1600 |
- |
D=60, L=200 |
СЭВ-2,2/11,5 |
15 |
1150 |
20 (садка) |
D=200,L=200 |
СЭВ-3,3/11,5-М1 |
22 |
1150 |
15 |
D=300,L=300 |
Тип пресса |
Усилие1, МН |
Ход ползуна |
Скорость2 хода , мм/с |
LxBxH, м |
Таблица 22
