8. Весовая балансировка штанцевальных форм

Весовая балансировка является необходимым этапом в изготовлении штанцевальной формы. Несбалансированная форма в условиях быстрого возвратно-поступательного движения и тяжелых ударных нагрузок приобретает перекос. Это ведет к повышенному износу формы и штанцевального оборудования, затуплению ножей, а также ухудшению качества штанцевания, вплоть до недовысеченных участков.

Для расчета весовой балансировки необходимо вычислить моменты отдельных рабочих инструментов (высекальных, биговальных, перфорационных, рицовочных ножей) относительно осей симметрии штанцевальной формы. Затем моменты относительно одной оси суммируются, причем моменты от ножей, находящихся в положительной полуплоскости, берутся со знаком «+», а от ножей, находящихся в отрицательной полуплоскости – со знаком «-».

Условие балансировки штанцевальной формы:

My=0

Mx=0

В случае, если M>0, необходимо расположить в отрицательной полуплоскости дополнительные компенсационные ножи такой длины и на таком расстоянии от оси, чтобы момент от них был равен M по модулю. В случае, если M<0 необходимо сделать то же самое в положительной полуплоскости.

Момент от рабочего инструмента определяется таким образом:

My = mмп×Lн×yн, где mмп - масса погонного метра ножа данного типа, Lн – длина ножа, yн – плечо относительно оси Y

Выполнение работы

  1. Рассмотрим раскладку разверток коробки на лист картона заданного формата. Проведем оси симметрии и отметим положительную и отрицательную полуплоскости относительно каждой оси. (см. ниже)

  2. Введем обозначения для каждого ножа.

  3. Рассчитаем моменты для всех ножей относительно оси Y

Размещение разверток на листе и листа относительно штанцформы показано на схеме 1. Развертки удобно распологать так, чтобы оси симметрии штанцформы совпадали с осями симметрии группы разверток.

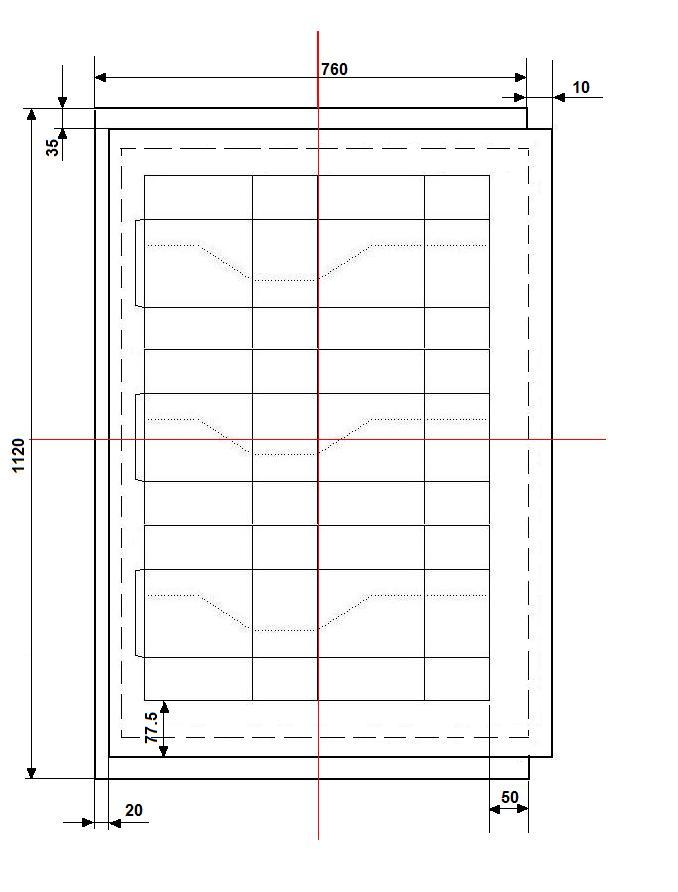

Схема 1

Далее введем обозначение для каждого ножа (см. схему 2), определим массу ножа, плечо относительно осей X и Y и рассчитаем момент относительно этих осей (см. таблицу 1)

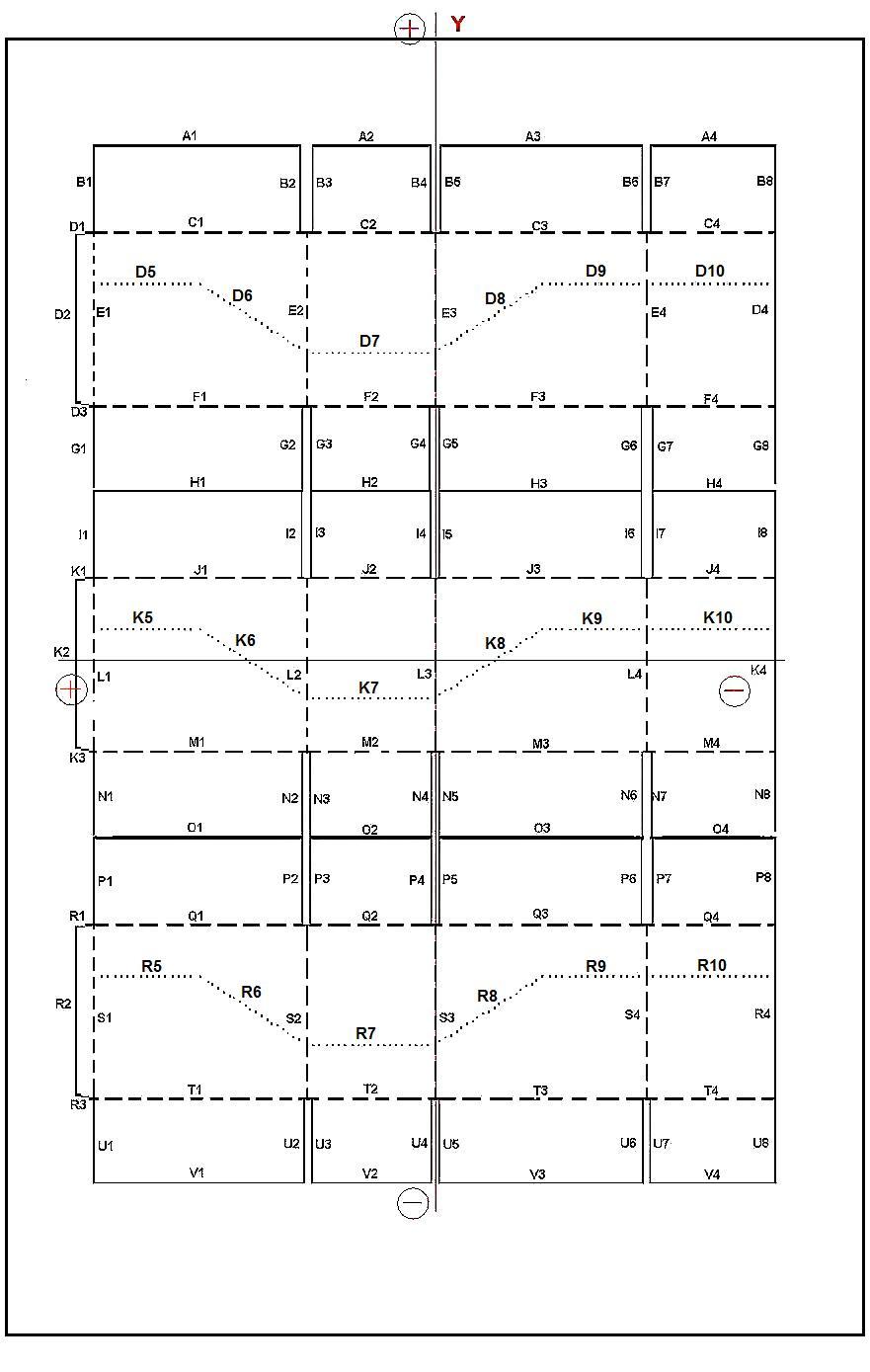

Схема 2

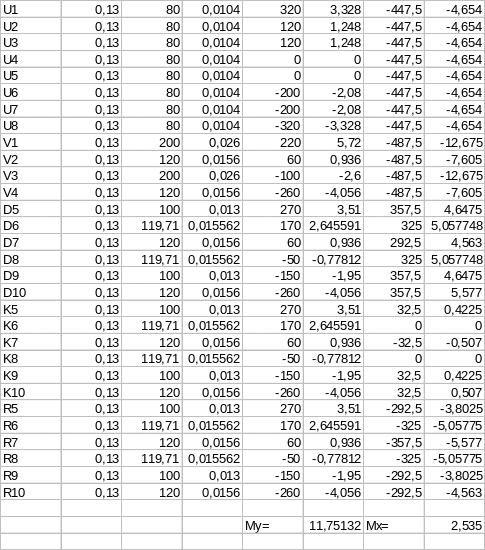

Таблица 1

нож

масса мп, кг/м

длина, мм

масса, кг

плечо y, мм

момент у, кг*мм

плечо x, мм

момент x, кг*мм

A1

0,13

200

0,026

220

5,72

487,5

12,675

A2

0,13

120

0,0156

60

0,936

487,5

7,605

A3

0,13

200

0,026

-100

-2,6

487,5

12,675

A4

0,13

120

0,0156

-260

-4,056

487,5

7,605

B1

0,13

80

0,0104

320

3,328

447,5

4,654

B2

0,13

80

0,0104

120

1,248

447,5

4,654

B3

0,13

80

0,0104

120

1,248

447,5

4,654

B4

0,13

80

0,0104

0

0

447,5

4,654

B5

0,13

80

0,0104

0

0

447,5

4,654

B6

0,13

80

0,0104

-200

-2,08

447,5

4,654

B7

0,13

80

0,0104

-200

-2,08

447,5

4,654

B8

0,13

80

0,0104

-320

-3,328

447,5

4,654

C1

0,13

200

0,026

220

5,72

407,5

10,595

C2

0,13

120

0,0156

60

0,936

407,5

6,357

C3

0,13

200

0,026

-100

-2,6

407,5

10,595

C4

0,13

120

0,0156

-260

-4,056

407,5

6,357

D1

0,13

19,32

0,002512

330

0,828828

404

1,014686

D2

0,13

158,28

0,020576

340

6,995976

325

6,68733

D3

0,13

19,32

0,002512

330

0,828828

246

0,617854

D4

0,13

165

0,02145

-320

-6,864

325

6,97125

E1

0,13

165

0,02145

320

6,864

325

6,97125

E2

0,13

165

0,02145

120

2,574

325

6,97125

E3

0,13

165

0,02145

0

0

325

6,97125

E4

0,13

165

0,02145

-200

-4,29

325

6,97125

F1

0,13

200

0,026

220

5,72

242,5

6,305

F2

0,13

120

0,0156

60

0,936

242,5

3,783

F3

0,13

200

0,026

-100

-2,6

242,5

6,305

F4

0,13

120

0,0156

-260

-4,056

242,5

3,783

G1

0,13

80

0,0104

320

3,328

202,5

2,106

G2

0,13

80

0,0104

120

1,248

202,5

2,106

G3

0,13

80

0,0104

120

1,248

202,5

2,106

G4

0,13

80

0,0104

0

0

202,5

2,106

G5

0,13

80

0,0104

0

0

202,5

2,106

G6

0,13

80

0,0104

-200

-2,08

202,5

2,106

G7

0,13

80

0,0104

-200

-2,08

202,5

2,106

G8

0,13

80

0,0104

-320

-3,328

202,5

2,106

H1

0,13

200

0,026

220

5,72

162,5

4,225

H2

0,13

120

0,0156

60

0,936

162,5

2,535

H3

0,13

200

0,026

-100

-2,6

162,5

4,225

H4

0,13

120

0,0156

-260

-4,056

162,5

2,535

I1

0,13

80

0,0104

320

3,328

122,5

1,274

I2

0,13

80

0,0104

120

1,248

122,5

1,274

I3

0,13

80

0,0104

120

1,248

122,5

1,274

I4

0,13

80

0,0104

0

0

122,5

1,274

I5

0,13

80

0,0104

0

0

122,5

1,274

I6

0,13

80

0,0104

-200

-2,08

122,5

1,274

I7

0,13

80

0,0104

-200

-2,08

122,5

1,274

I8

0,13

80

0,0104

-320

-3,328

122,5

1,274

J1

0,13

200

0,026

220

5,72

82,5

2,145

J2

0,13

120

0,0156

60

0,936

82,5

1,287

J3

0,13

200

0,026

-100

-2,6

82,5

2,145

J4

0,13

120

0,0156

-260

-4,056

82,5

1,287

Таким образом, требуется установить компенсационные ножи в отрицательных полуплоскостях относительно осей X и Y.

Как видно из схемы, в отрицательной полуплоскости относительно оси имеется 50 мм свободного места. Выберем место для ножа в 30 мм от края заготовок. Тогда плечо данного ножа будет равно

yн = 320+30 = 350 мм

My = mмп×Lн×yн

Lн = My/( mмп× yн) = 11,75132кг×мм/(0,13кг/м×0,350м) = 258,27 мм

Аналогично, выбираем для ножа относительно оси Х место в 30 мм от края заготовок

xн = 487,5+30 = 517,5 мм

Mх = mмп×Lн×хн

Lн = Mх/( mмп× хн) = 2,535кг×мм/(0,13кг/м×0,5175м) = 37,68 мм

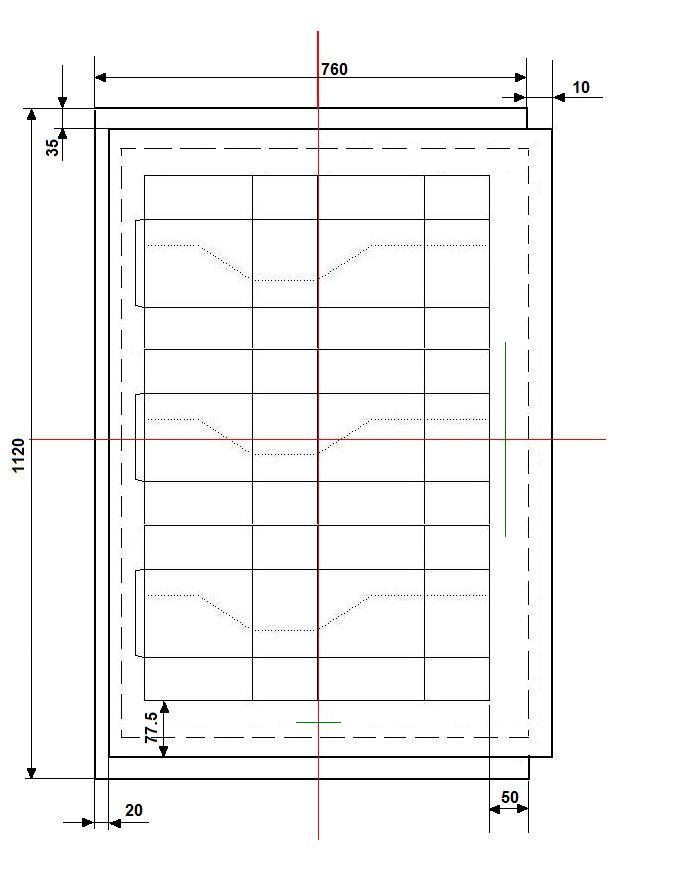

На схеме 3 зеленым цветом показаны компенсационные ножи

Схема 3
