3. Объёмно-пространственное решение.

3.1 Внешний объём здания.

Форма здания прямоугольная, размеры здания в осях 18м на 11,5м, высота дома 8,5м. Дом покрыт штукатуркой «Короед» белого цвета, так же на фасадах имеются характерные вставки из дубовых клееных панелей древесного цвета, подчёркивающие оконные и дверные проёмы . Труба барбекю отделана камнем песчаника поздних отложений. Главный вход в дом находится в углублении также, и ворота в гараж. Терраса открытая расположена с юго-западной стороны дома.

Окна восточного фасада расположены ассиметрично относительно главного входа, с западной стороны расположение окон тоже ассимертично.

3.2 Положение окон, балконов, лоджий, входного узла, цоколя, крыши,

лестничной клетки ,наружная отделка.

Первый этаж.

Главный вход в дом и ворота в гараж расположены с восточной стороны, окна кухни также с восточной стороны ,что очень удобно проснувшись утром готовить завтрак. Окна гостиной на юге и западе, что обуславливает хорошую освещённость и тепло для большого помещения. Окна в кабинете обращены на запад ,потому, что на западе самое большое количество света, что очень подходит для работы.

Второй этаж.

Три из четырёх спален расположены с восточной стороны дома, проснувшись утром вся комната будет озарена солнцем. Одна из спален расположена на западе в, которой, тоже очень светло и тепло. Терраса расположена на южной стороне, что очень удобно для любого времени суток. Навес крыши позволяет избежать прямого попадания лучей солнца. Окна санузлов выходят на север. Крыша односкатная с уклоном на север в 2 градуса.

Главный отделочным материалом здания является штукатурка кремового цвет «Короед» помимо этого на фасаде присутствуют вставки из дубовых досок пропитанных специальными эфирами, ступеньки и пандусы вымощены камнем, парапет крыши отделан алюминиевыми листами белого цвета, цоколь и часть здания на уровне второго этажа отделаны декоративным мелким камнем.

4. Конструктивное решение здания

Конструктивное решение здания бескаркасное, блочное с внешними и внутренними несущими стенами. Главным строительным материалом являются керамические блоки размером, мм 510х250х219, цоколь выложен из Ростовского красного кирпича, облицован декоративным мелким камнем.

4.1 Фундамент, стены, перегородки.

Фундамент ленточный, монолитный, с глубиной заложения 1,5м.

Стены Крупноформатные керамические поризованные блоки POROTHERM 51 применяются для возведения несущих внешних однослойных стен, не требующих дополнительного утепления. Размером, мм 510х250х219, Марка прочности М100 .

Перегородки керамические блоки крупноформатные керамические поризованные блоки POROTHERM 12 применяются для постройки ненесущих внутренних стен и межкомнатных перегородок. Размеры, мм 120х500х219, Масса, кг ок. 11,5 Марка прочности М100-M150. Отмостка монолитная длинной 1,2м с уклоном i=0,03.

4.2 Перекрытия, лестницы.

Перекрытия по деревянным балкам с поперечным сечением 200х300мм. Снизу подшиты древесным настилом шириной доски 250мм высота 30мм.

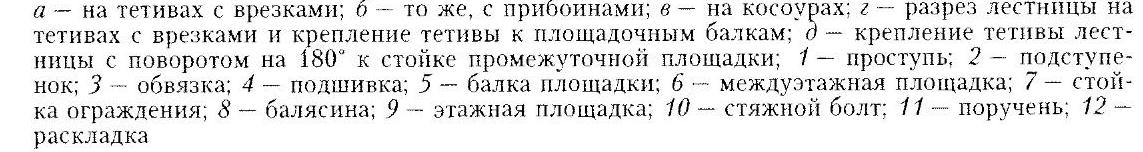

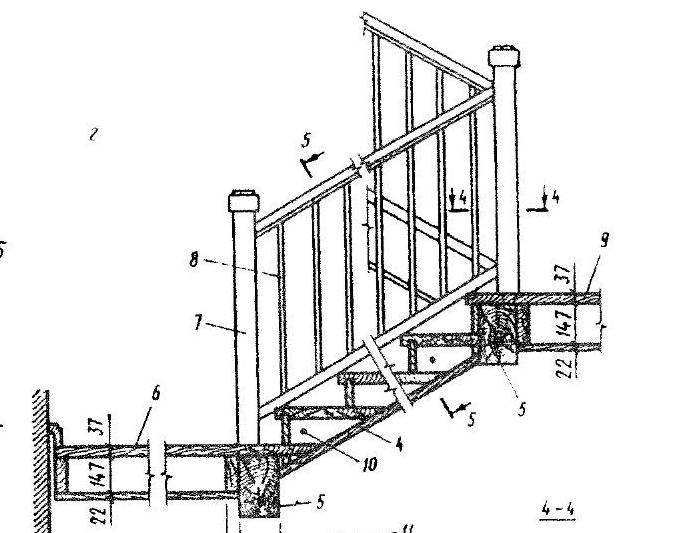

Лестница сборная, деревянная, дубовая, по деревянным косоурам с деревянной площадкой . Размер проступи 300мм, подступенок 150мм

4.3 Балконы, лоджии, террасы, веранды.

Открытая терраса расположена на втором этаже с южной стороны дома. Также по восточной стороне проходит терраса ,которая покрыта крышей. Ограждающей конструкцией является стеклянное ограждение из калёного стекла толщиной 24мм, поручнем является нержавеющая хромированная труба.

4.4 Крыша, кровля.

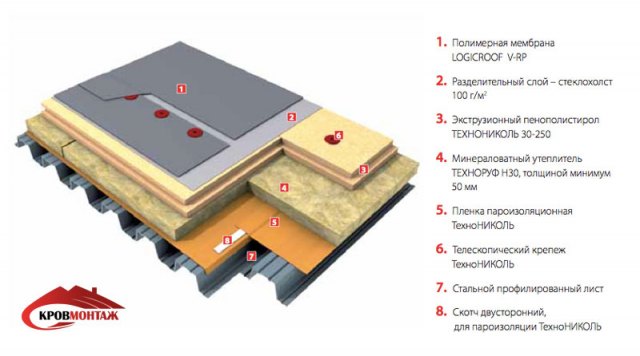

Крыша на двутавровых стальных балках длиной 17м. Балки уложены на несущие стены. Кровля ПВХ мембрана.

4.5 Окна, двери, перемычки.

Окна

- REHAU sib, фурнитура Рота NT-2, двухкамерный стеклопакет с энергосбережением (белого цвета), отливы, москитные сетки, наружные откосы – экструдированный пенополистирол.

Размером ширина 1000мм высота 1200мм 4шт. 900мм высота 1200мм 8 шт.

Дверь (техническая)

- Forpost. В комплекте2 замка, глазок. 1 шт.

Двери на террасу пластиковые высота 2100мм ширина 2000мм 6 шт.

Перемычки монолитные 24 шт. 10шт.- 12000мм 12шт.-1500мм. Внутренние цельно деревянные в дубовом шпоне.
