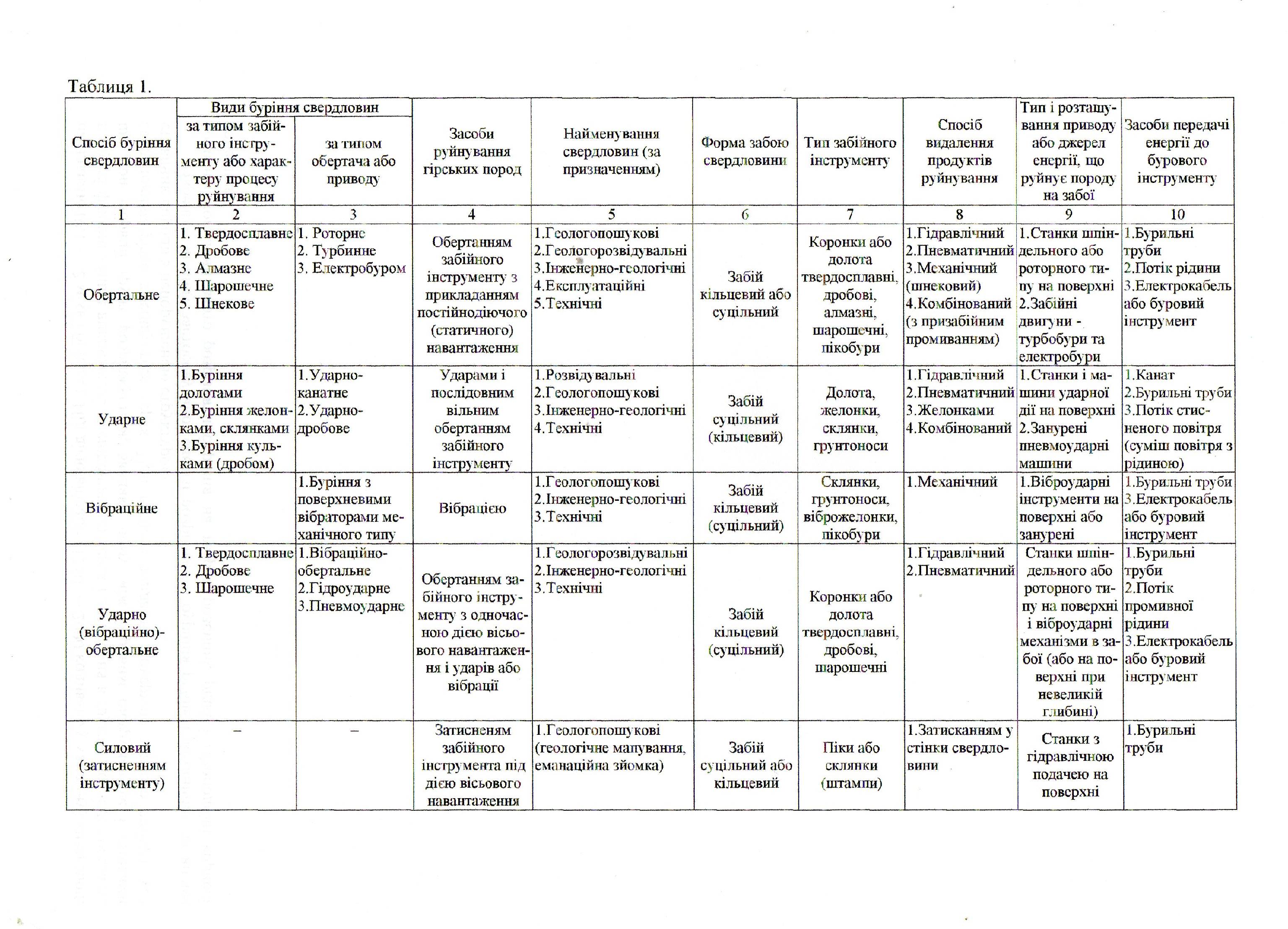

Виды бурения скважин
В). По способу удаления продуктов разрушения от забоя бу-
ровые машины подразделяют на машины:
■ с непрерывным удалением, осуществляемым сжатым воздухом
или воздушно-водяной смесью (при шарошечном и пневмоудар-
ном, а в отдельных случаях и при вращательном бурении); паро-
газовой смесью (при термическом бурении), либо витыми штан-
гами (шнеками) с одновременной подачей и сжатого воздуха, ли-
бо только шнеками (при вращательном бурении);
■ с периодическим удалением шламовой смеси из скважины, либо
с помощью желонок (при ударно-канатном способе бурения), ли-
бо с помощью желонок, заполняемых буровой мелочью, продув-
кой скважины сжатым воздухом (при бурении глубоких скважин
погружными пневмоударниками больших диаметров – 400-700
мм).
Г). По роду потребляемой энергии буровые станки под-
разделяют на:
- машины с механическим приводом;
- электрические - получают питание для сетевого двигателя, от ли-
ний электропередач;
- тепловые (дизельные) - относятся станки, работающие с приво-
дом от дизеля;
- пневматические - относят машины, получающие питание от авто-
номных пневматических сетей или компрессорных (насосных)
станций,
- и гидравлические - относят машины, получающие питание от ав-
тономных гидравлических сетей или станций,
- и смешанным (гидромеханическим) приводами.
Д). По способу расположения скважины станки подразде-
ляют на:
● станки для бурения вертикальных,
● наклонных,
● и горизонтальных скважин.
Е). По назначению буровые машины делятся на машины:
● для бурения шпуров и небольших скважин (колонковые и бу-
рильные молотки),
● и для бурения скважин среднего и большого диаметра (буровые
станки).
Ж) По степени мобильности:
■ самоходные;
■ буксируемые.
З) По типу базовой машины:
● автомобильные;
● тракторные;
● рельсовые.
И) По принципу действия бурильного оборудования:
■ машины цикличного;
■ и непрерывного действий.
К) По виду исполнения бурильно-кранового оборудова-
ния:
● машины с совмещенным (бурильное и крановое оборудование
смонтированы на одной мачте);
● и раздельным (бурильное оборудование смонтировано на мачте,
крановое - на стреле) оборудованием.
Л) По возможности поворота рабочего оборудования в
плане машины разделяют на:
■ неповоротные;
■ и поворотные.
М) По расположению рабочего оборудования на базовом
шасси:
● с задним;
● и боковым расположением у неповоротных машин;
● на поворотной платформе - у поворотных.
Индексация строительных машин. На все выпускаемые в нашей стране строительные машины распространяется единая система индексации, в соответствии с которой каждой машине разработчиком присваивается индекс (марка), содержащий буквенное и цифровое обозначение.
Основные буквы индекса, располагаемые перед цифрами, обозначают вид машины
Например:
• буквенная часть индекса одноковшовых строительных экскаваторов
содержит буквы ЭО,
• экскаваторов траншейных роторных - ЭТР,
• цепных - ЭТЦ,
• землеройно-транспортных машин - ДЗ,
• машин для подготовительных работ и разработки мерзлых грунтов –
ДП,
• машин для уплотнения грунтов и дорожных покрытий - ДУ,
• кранов стреловых самоходных - КС,
• строительных башенных кранов - КБ,
• оборудования для погружения свай - СП,
• машин для отделочных работ - СО,
• лебедок - ТЛ,
• погрузчиков многоковшовых - ТМ и одноковшовых - ТО,
• подъемников - ТП,
• конвейеров и питателей - ТК,
• машин для уборки и очистки городов - КО,
• ручных машин электрических - ИЭ,
• пневматических - ИП,
• вибраторов – ИВ,
• бурильных и бурильно-крановых машин - БМ,
и т.п.
Общие технические требования к станкам для бурения определяются в соответствии с подразделением их на три подгруппы:
СБШ - станки вращательного бурения шарошечными долотами с
очисткой скважины воздухом (станки шарошечного бурения)
с номинальными диаметрами бурения (нормальный ряд)
160, 200, 250, 270, 320 и 400 мм при крепости пород f = 6-18;
СБУ - станки ударно-вращательного бурения погружными пнев-
моударниками с очисткой скважины воздухом (станки пнев-
моударного бурения) с номинальными диаметрами бурения –
100, 125, 160 и 200 мм при f=8-20 и выше, до предельно креп-
ких;
СБР - станки вращательного бурения резцовыми коронками с
очисткой скважины шнеком (станки шнекового бурения) с но-
минальными диаметрами бурения 160 и 200 мм при f ≤ 6.
Цифровая часть индекса означает техническую характеристику машины.
После цифровой части в индекс могут быть включены дополнительные буквы, обозначающие порядковую модернизацию машины, вид ее специального исполнения и т.п.
В условное обозначение станка входят тип станка, диаметр бурения в миллиметрах и глубина бурения в метрах,
Например:
СБШ-320-32 (диаметр скважины 320мм, глубина 32м).
Технические характеристики.
Главный параметр бурильно-крановых машин - максимальная глубина разбуриваемой скважины (м).
К основным параметрам относятся:
- диаметр бурения (скважины),
- угол бурения (угол наклона оси скважины к горизонту),
- грузоподъемность кранового оборудования.
Далее приведены основные сведения о технических средствах и оборудовании для бурения скважин.
Таблица 3
Технічні характеристики БТС-150
Глибина буріння, м. не більш
- при шнековому буріні ........................................................ 4
- при шарошечному буріні ................................................... 32
Діаметр свердловин, мм
- при шнековому буріні ......................................................... 200
- при шарошечному буріні .................................................... 46
Довжина елементів бурового ставу, мм
- шнеків .................................................................................. 2000
- бурильних труб (штанг) ...................................................... 2000
Тиск на забій, кН (тс), не більш ................................................... 10 (11)
Кут нахилу бурового ставу до вертикалі, градус ........................ 0-30
Повний хід циліндра подачі робочого органу, мм ....................... 2155
Швидкість підйому бурового ставу м/хв ....................................... 5,7
Хід штока гідроциліндра, мм ......................................................... 1000
Габаритні розміри станка:
- ширина, мм ......................................................................... 3150
- довжина, мм ........................................................................ 5835
- висота в робочому положенні, мм ..................................... 5840
- висота в транспортному положенні, мм ........................... 3800
Вага навісного устаткування, кг ................................................... 9850
Вага повністю заправленого верстата, кг ................................... 23880
