4. Теплотехнический расчёт наружного стенового ограждения

Теплотехнический расчёт ограждающей конструкции выполняется согласно:

СНиП 23-02-2003 «Тепловая защита здания», СНиП 23-01-99 «Строительная климатология».

I Исходные данные:

1) Район строительства – г. Самара;

2) Ограждаемое помещение – жилая комната;

3) Расчетная температура внутреннего воздуха t_int= +20°С

4) Влажность внутреннего воздуха =55%

5) Влажностный режим помещений зданий (табл.1 СНиП 23-02-2003)- нормальный

6) Условия эксплуатации ограждающих конструкции (табл. 2 СНиП 23-02-2003) – по группе А.

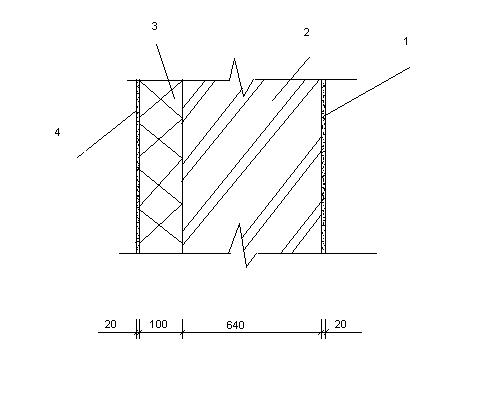

7) Конструкция наружной стены:

№ слоя	Материал слоя	,	d, м	,
1	Цементно-песчаная стяжка	800	0.20	0.76
2	Кирпич	1800	0.64	0.7
3	Пенополистирол	35	X	0.041
4	Цементно-песчаная стяжка	800	0.20	0.76

8) Продолжительность в сутках и среднюю температуру воздуха в периода со средней суточной температурой воздуха 8 . Определяем по СНиП 23-01-99

Z_ht = 203 сут., t_ht = -5,2 °С

9) Температура наружного воздуха наиболее холодной пятидневки t_ext=-30°C

II. Определяем нормированное значение сопротивлению теплопередаче R_req.

Согласно табл. 4 СНиП 23-02-2003

Исходя из градуса суток отопительного периода определяем по формуле:

D_d=(t_int-t_ht)*Z_ht=(20+5,2)*203=5115

R_req определяем по формуле 1 СНиП 23-02-2003

R_req=a*D_d+b=0,00035*5115+1,4=3,19 м²*°C/Вт, где a, b определяются по табл. 4 СНиП 23-02-2003

III . Определяем расчетное значение теплопередачи нашей стены.

=8,7; =23.

IV. Сравниваем нормируемое значение и расчётное :

V. Определяем расчётно-температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждения и сравниваем его с нормированным , определённым по табл. 5 СНиП 23-02-2003

=4

По формуле 4 СНиП 23-02-2003

= =1,6

=4 =1,6

VI. Условия пункта IV и V выполняются, поэтому можно сказать, что данная конструкция ограждающей стены удовлетворяет требованиям тепловой защиты зданий

X=0.1м.

В качестве утеплителя принимаем пенополистирольную плиту, толщиной 10 см.

5 Отделка фасада и внутренних помещений

Фасад здания разработан в соответствии с комплексным архитектурным решением застройки микрорайона.

Наружная отделка здания предусматривает оштукатуривание фасада здания декоративно штукатуркой «Лаэс» с последующей покраской.

Внутренняя отделка здания предусматривает: окрашивание масляной краской панелей лестничных площадок на высоту 1,6 м. с побелкой оставшегося пространства. В санузлах и ванных помещениях отделка стен керамической плиткой, с отделкой потолков пластиковыми панелями, в кухнях отделка керамической плиткой по рабочей стене на высоту 1,6 м., остальное пространство на стенках оклеивается обоями. Потолок в кухнях покрывается водоэмульсионной краской. В общих комнатах предусмотрена оклейка стен и потолков обоями с шелкографией.
