5.2. Дополнительные меры по уменьшению негативного влияния основных вредных и опасных факторов.

5.2.1. Требования к вентиляции и расчет местного отсоса.

Поскольку концентрация аэрозоля свинца в воздухе превышает предельно допустимую норму, необходимо применить дополнительную местную вентиляцию.

Вентиляционные установки включаются до начала работы и выключаются только после ее завершения. Работа вентиляционных установок контролируется с помощью световой сигнализации.

Разведение вентиляционной сети и конструкция местных отсосов обеспечивают возможность регулярного очищения воздухопроводов.

Электропаяльник в рабочем состоянии находится в зоне действия вытяжной вентиляции.

Местная вентиляция при пайке является наиболее эффективным и экономичным средством обеспечения санитарно-гигиенических параметров воздушной среды в рабочей зоне.

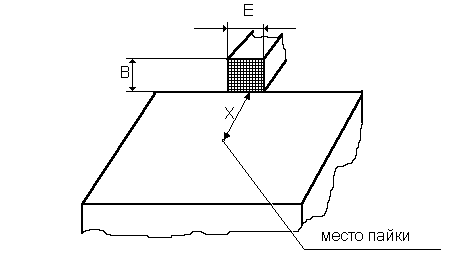

Используем местный отсос в виде прямоугольного отверстия (рис.5.1.).

Рис.5.1. Местный отсос в виде прямоугольного отверстия.

Определим количество отсасываемого воздуха:

где: S - площадь отсасываемого отверстия, м ²;

E – большая сторона отверстия, м;

X – расстояние от плоскости всасывающего отверстия до зоны пайки;

v_x – скорость воздуха в зоне пайки, v_x = 0.6м/с.

Величину E выбираем согласно чертежу как наибольшую сторону печатной платы. Габариты печатной платы 150110 мм.

Примем E = 0.2 м, X = 0.1 м. Поскольку размер платы малый, вытяжку надо максимально приблизить.

Определим оптимальный размер наименьшей стороны всасывающего отверстия:

м.

Площадь S всасывающего отверстия:

S = BE = 0.10.2 = 0.02 м ².

Количество отсасываемого воздуха

.

Сфакт = 0.6ynN/ (V+L*t) = 0.60.03410/ 3600 = 0.210 ^3 мг/м³.

Поскольку СдопСфакт, то в принятии дополнительных специальных мер нет необходимости, достаточно используемого местного отсоса.

5.3. Пожарная безопасность.

Оснащение рабочего помещения первичными средствами пожаротушения осуществляется в соответствии с требованиями ГОСТ 124.009-83. Первичными средствами пожаротушения являются два ручных порошковых огнетушителя типа ОПС-6 (ОПС-10), для тушения электроустановок, находящихся под напряжением до 1000 В. Их размещение и условия хранения отвечают требованиям ISO 3941-77 и ДСТУ 3675-98.

Необходимое количество эвакуационных выходов, ширина проходов и время эвакуации отвечают требованиям СНиП 2.01.02-85 и СНиП 209.02-85.

Некоторые пожароопасные вещества и материалы, используемые на участке монтажа, приведены в табл.5.7.

Таблица 5.7.

Пожароопасные вещества, применяемые при производстве печатного узла.

Наименование Вещества	Темпер. Воспламенения C	Темпер. самовоспламенения C	Концентрационные пределы пожара и взрыва нижний верхний		Средства пожаротушения
Канифоль	-	850	12.6 г/м3	-	Химическая и воздушно-механическая пыль, распыленная вода
Спирт	18	104	3.6% 68г/м3	19% 340г/м3	Химическая пена, вода, пары, инертные газы
Бензин	1744	255474	0.761.1%	5.168.12%	Пена, водяной пар, инертные газы
Стеклотекстолит	-	-	-	-	Вода, химическая пена

Для того чтобы определить категорию помещения по взрывопожарной и пожарной опасности согласно ОНТП 24-86, необходимо рассчитать избыточное давление взрыва в помещении. Избыточное давление определим по формуле:

,

где: P_max - максимальное давление взрыва газовоздушной и паровоздушной смеси в замкнутом пространстве (P_max = 750 кПа);

P₀ - начальное давление (P₀ = 101 кПа);

m - масса горючего вещества, кг;

Z - коэффициент участия горючего вещества (Z = 0.3);

V_cb – свободный объем помещения;

_gp – плотность газа и пара (_{n.етил. спирт} по воздуху = 1.6 кг/м³);

C_CT – стехиометрическая концентрация газа или пара ЛЗР (%);

K_u - коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения (K_u = 3).

Vcb определим по формуле:

V_cb = 0.8V_пом ,

Сст определим по формуле:

C_CT = 100/(1+4.84),

где: - стехиометрический коэффициент кислорода в реакции горения;

n₀, n_n, n_x, n_e - число атомов C, H, O і галоидов в молекуле топлива.

Рассчитаем Р по вышеупомянутой методикой, приняв во внимания, что:

 V_пом = 75 м³;

 на участке монтажа ежедневно тратится 0.3 л спирта;

 расчет сделаем для самого неблагоприятного случая – все содержимое проникает в помещение (для 0.3 л ЛЗР площадь разлива соответствует 0.3 м²).

Массу пара жидкости определим по формуле:

m = WST,

где: W - интенсивность испарения, кгз^1м^2;

S - площадь испарения, м²;

T – длительность испарения (T = 3600).

,

где:  - коэффициент, выбранный из [10] в зависимости о скорости и температуры над поверхностью жидкости ( = 3.5);

M - молекулярная масса (М = 46 г/моль);

P_n – давление насыщенного пара, для С₂Н₅ОН, P_n = 5.85 кПа.

Из справочных данных для С₂Н₅ОН:

W = 138.810^6 кгз^1м^2;

m = 138.810^60.33600 = 0.15 кг;

 = 2 + 6/4  1/2 = 2.75;

;

V_cb = 0.875 = 60 м³;

кПа.

В результате проведенного расчета делаем вывод:

Согласно ОНТП24-86 и НАПБ Б.07.005-86 рабочее помещение относится к категории B по пожаровзрывоопасности. Согласно требованиям ПУЕ-87 и ДНАОП 0.00-1.32-01 рабочие зоны помещение относится к зонам класса П-IIa – пожароопасные.

Основными причинами возникновения пожара могут быть:

 нарушение установленных правил пожарной безопасности;

 неисправность и перегрузка электрических приборов (короткое замыкание);

 неисправность вентиляционной системы, вызывающая оседание, самовоспламенениие и взрыв пыли.

 халатное и неосторожное обращение с огнем;

 статическое электричество, создаваемое от трения пыли или газов в вентиляционных установках;

 грозовые разряды при отсутствии или неисправности молниеотводов.

В помещениях, где производится монтаж печатных плат, предусматриваем электрическую пожарную сигнализацию (пять датчиков типа СПД-1).

В рабочем помещении выполняются все условия по пожарной безопасности в соответствии с требованиями «НАПБ А.01.001-95 Правила пожарной безопасности в Украине».

С работниками и обслуживающим персоналом регулярно проводится инструктаж по пожарной безопасности.
