7.5 Автоматизированное рабочее место (арм)

АРМ представляет собой достаточно сложную подсистему технических средств, на которой строятся нижние уровни в структуре технического обеспечения САПР.

АРМ является вычислительной системой, способной работать как в автономном режиме, так и в режиме взаимодействия с ЦВК. Для обеспечения данных режимов работы вводится мини-ЭВМ. Конечно, можно осуществить и автономную связь технических средств АРМ с ЦВК по каналам связи, однако такая связь невыгодна, так как ЦВК будет перегружен работой по обмену информацией с периферийными устройствами и организацией их работы. Введение мини-ЭВМ позволяет реализовать следующие функции:

1) управление работой всех внешних устройств (дисплеев, графопостроителей и др.);

2) управление обменом информацией между АРМ и ЦВК;

3) решение относительно несложных по затратам машинного времени и памяти проектных задач;

4) ввод информации и редактирование.

В составе САПР могут использоваться АРМ различных типов, ориентированные на инженеров разного профиля. Например, АРМ-Р ориентирован на проектировщика радиоэлектронной аппаратуры, АРМ-М предназначен для разработки изделий машиностроения.

АРМ-М является диалоговым графическим проектирующим комплексом индивидуального или коллективного пользования, предназначенным для автоматизации операций по подготовке, преобразованию и редактированию текстовой и графической информации в процессе разработки изделия. Он ориентирован на решение задач проектирования машиностроительных объектов, что обеспечивается наличием в его составе графического дисплея с расширенными возможностями, чертежного автомата и полуавтомата кодирования (считывания) графической информации для обработки машиностроительных чертежей. Технические средства и базовое математическое обеспечение комплекса делают его пригодным для обработки любого вида графической и текстовой информации.

АРМ-М имеет два режима работы: автономный и режим взаимодействия с САПР.

В автономном режиме АРМ-М позволяет решать задачи, связанные с вводом-выводом графической информации и выполнением расчетных работ невысокой сложности, например, кодирование чертежей, оформление и выпуск технической документации, подготовка программ для станков с ЧПУ, расчет параметров объекта и др.

В режиме взаимодействия с САПР АРМ-М обеспечивает эффективное решение задач проектирования сложных объектов.

Профессиональная ориентация АРМ-М определяется математическим и программным обеспечением пользователя. Возможна специализация комплекса на решение узкого класса задач, например, АРМ разработчика вакуумных систем, оптических устройств, систем нанесения пленок и др.

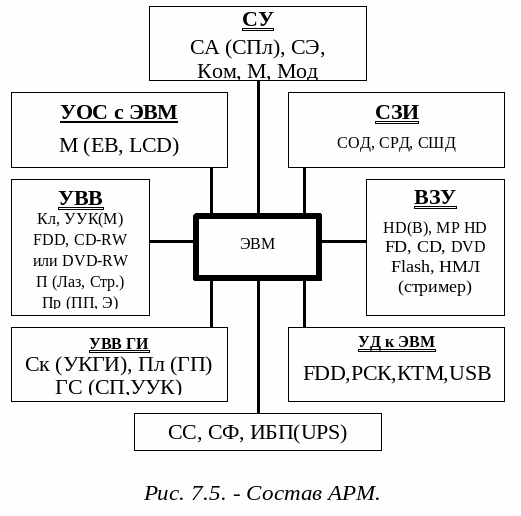

Рассмотрим состав современного АРМ, предназначенного как для автономной работы, так и работы в ЛВС, с учетом состава технических средств САПР, приведенного на рис. 7.1. Примерная структура такого АРМ показана на рис. 7.5.

Для обеспечения работы в ЛВС АРМ должен иметь сетевую плату (СПл), т.е. сетевой адаптер (СА), обеспечивающий подключение к ЛВС. Для организации работы сети нужен коммутатор (Ком), а для обеспечения взаимодействия с другими сетями - маршрутизатор (М) и сетевой экран (СЭ), ограничивающий доступ в ЛВС. Для связи может потребоваться и модем (Мод).

Для организации оперативной связи с ЭВМ используем монитор (М) электронно-лучевой (ЕВ) или жидкокристаллический (LCD).

В качестве устройств ввода-вывода (УВВ) данных и информации используем следующий набор: клавиатура (Кл), устройство управления курсором типа «мышь» УУК(М), устройства ввода/вывода данных на дискету (FDD) и компакт-диски (CD-RW или DVD-RW), а также принтер (П) (лазерный или струйный) и проектор (Пр) с экраном (Э) или плазменной панелью (ПП). Соответственно, в качестве устройств внешней памяти будем использовать жесткие диски (HD) или винчестеры (В), а также их переносные модификации (МР HD - Mobile-Pocket Hard Disk), дискеты (FD - Floppy Disk) и компакт-диски (CD или DVD). Необходим также современный цифровой носитель типа флэш-памяти (Flash). Для хранения больших объемов данных можно использовать стример (накопитель на магнитной ленте - НМЛ).

Устройства ввода и вывода графической информации (УВВ ГИ) представляют: для вывода – плоттер (Пл) или графопостроитель (ГП), для ввода – сканер (Ск), аналог устройства кодирования графической информации (УКГИ). Можно их дополнить графическими средствами (ГС) типа светового пера (СП) или специального устройства управления курсором (УУК) типа джойстика.

Для защиты информации и данных, хранимых, обрабатываемых и циркулирующих в информационно-вычислительной системе, будем использовать различные устройства доступа в соответствии с широким набором носителей аутентифицирующей информации пользователей: FDD для обычных дискет, ридер смарт-карт (РСК) для носителей в виде пластиковых карт, для электронных ключей типа Touch Memory (ТМ) – коннектор (КТМ), а для электронных ключей на основе flash-памяти (USB-ключей) – USB-порт. Защиту информации от НСД осуществляют следующие средства (СЗИ – средства защиты информации): средства ограничения доступа (СОД) типа электронного замка (например, плата «КРИПТОН-Замок/PCI» фирмы «Анкад»), система разграничения доступа СРД), а для повышения степени защиты применим криптографические методы путем установки средств шифрования данных (СШД), программных или аппаратно-программных (например, проходной шифратор жесткого диска типа «КРИПТОН-IDE», сетевая криптоплата «КРИПТОН AncNet» или ПО шифрования трафика IP-Mobile SE).

Для обеспечения надежного питания применим сетевые стабилизаторы напряжения (ССН) и сетевые фильтры (СФ). Для обеспечения бесперебойного питания в случае отключения сетевого напряжения установим источник бесперебойного питания (ИБП) или UPS в английской аббревиатуре.

По мере появления новых технических средств описанный состав АРМ может дополняться и корректироваться с учетом конкретных задач, решаемых в САПР и реализуемых на конкретном АРМ.
