7 Визначення маси конструкційних матеріалів і

МАСЛА ТРАНСФОРМАТОРА

7.1 Маса активної частини трансформатора, кг :

G_ач = 1.2(G_в1 +G_в2+G_c +G_M1+G_M2) =1,2(4,78 +0,54+956,31+66,16+108,02) = =1363кг

де G_в1 – маса металу відводів НН обмотки;

G_в2 – маса металу відводів ВН обмотки;

G_c – маса сталі стержнів;

G_M1 – повна маса металу НН обмотки;

G_M2 – повна маса металу ВН обмотки;

7.2 Маса баку трансформатора, кг:

де П_б – повна поверхня бака, кришки і дна, м²,

δ - товщина стінки бака. Для (А-В)=1,302-0,518=0,784 по табл. 7.1 [1] δ=5мм

7.3 Маса труб системи охолодження, кг:

для баку з радіаторами

7.4 Об’єм активної частини трансформатора, м³:

V_ач = G_ач / g_ач = 1363/(5,25 10³) =0,26м³

де g_а.ч. – середня щільність активної частини:

(5– 5,5 )10³ кг/м³ – для алюмінієвих обмоток;

7.5 Об’єм баку трансформатора, м³:

V_б = (2C + 0.25pB)B H_б = (2·0,383 + 0,25·3,14· 0,518) ·0,518· 1,585 = 0,965м³

7.6 Вага масла в баку, кг:

G_мб = 0.9 (V_б – V_ач) 10³ = 0.9 (0,965 – 0,26) 10³ = 635кг

7.7 Маса масла в радіаторі, кг:

G_м.тр = N G_мр = 5·46=230кг,

де G_мр – маса масла у радіаторі [табл. 9.9]

G_мр=46 кг

7.8 Загальна маса масла в трансформаторі, кг:

G_м = 1,05(G_мб + G_м.тр) = 1,05 (635 + 230) = 908 кг

7.9 Маса ізоляційного картону, кг:

G_к = К (G_M1+G_M2+ G_в1+ G_в2)= 0,12·(66,16+108,02+4,78+0,54) = 21,54кг

де K – коефіцієнт використання картону, визначається по табл. 7.2[2].

для вищої напруги 6 кВ та мідних обмоток к=0,12

7.10 Загальна маса трансформатора, кг:

G_тран = 1.2(G_ач + G_б + G_м + G_к ) =1,2 (1363+240,4+908+21,54) = 3363 кг

8 Розрахунок характеристик трансформатора

Потрібно розрахувати і побудувати наступні характеристики:

1. Залежність величини зміни вторинної напруги DU від коефіцієнта навантаження К_нг при постійному cosj₂, К_нг вимірювати в межах 0 – 1,3:

При cosj₂ = 1

При cosj₂ = 0,8

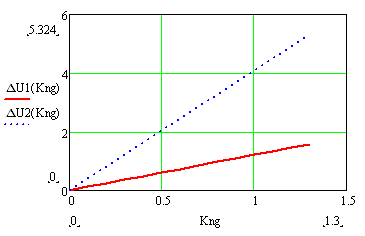

Рисунок 8.1. - Залежність величини зміни вторинної напруги DU від

коефіцієнта навантаження К_нг при постійному cosj_2.

8.2 Залежність величини DU від j₂:

DU = f(j₂) при К_нг = 1, j₂ = , рад.

При j₂=0

Рисунок 8.2 - Залежність величини DU від j₂

8.3 Залежність КKД від коефіцієнта навантаження К_нг при заданій величині cosj₂:

h = f(Kнг) при cosj₂ = 1, cosj₂ = 0.8

де S_H – нормальна потужність трансформатора, кВ·А;

Р₀ і Р_к – втрати холостого ходу і короткого замикання, отримані в результаті розрахунку, кВт.

Розрахунок зведено в таблицю 8.2

Таблиця 8.2 – Залежність h = f(K_нг) при cosj₂ = 1, cosj₂ = 0.8

Кнг	0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3
η1 при cosφ2=1	0,00	96,58	98,04	98,44	98,57	98,58	98,54	98,47	98,39	98,28	98,17	98,06	97,94	97,81
η2 при cosφ2=0,8	0,00	97,25	98,43	98,75	98,85	98,83	98,59	98,78	98,7	98,62	98,53	98,44	98,34	98,24

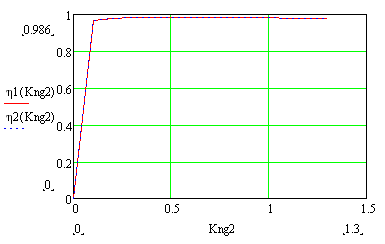

Рисунок 8.3 – Залежність ККД від коефіцієнта навантаження при

величині .

8.4. Залежність при

При К_нг=1

Розрахунок зведено в таблицю 8.3

Таблиця 8.3 - Залежність при

Кнг	0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3
U2,кB	0,69	0,687	0,684	0,682	0,679	0,676	0,673	0,67	0,667	0,665	0,662	0,659	0,656	0,653

Рисунок 8.4 - Залежність при
