Налаштування відображення Дерева моделі.

Можна включати і виключати відображення розділів в Дереві моделі, а також вибирати спосіб подання даних  замовчуванням, структуру моделі або послідовність побудови моделі.

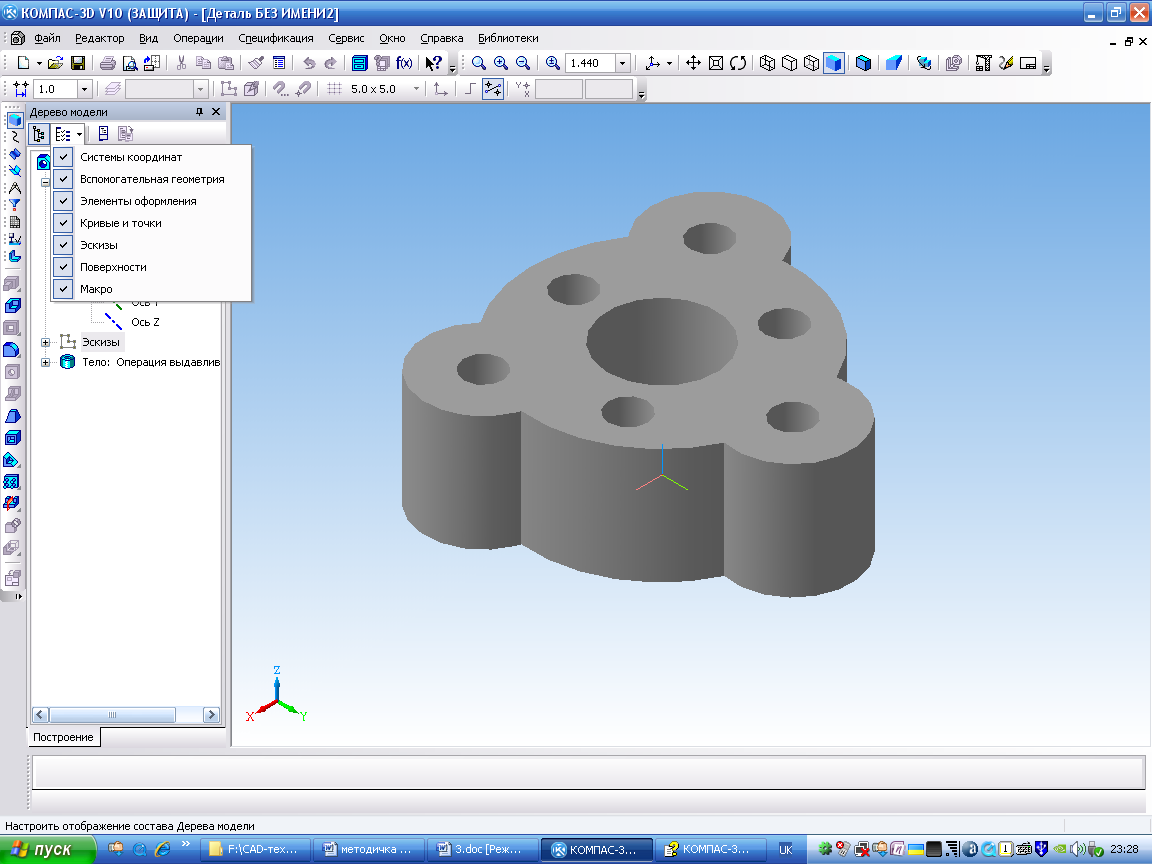

Щоб включити або вимкнути відображення розділу в Дереві моделі, потрібно викликати потрібну команду із списку послуги Склад Дерева моделі, що розміщується на панелі управління Дерева моделі (рис.11.5).

Рис. 11.5

«Галочка» зліва від назви команди означає, що відображення відповідного розділу включене, відсутність «галочки» - що відображення розділу відключене.

Об'єкти, що входять у відключений розділ, як і раніше відображаються у вікні моделі (якщо тільки їх показ не відключений спеціально).

Якщо модель відкрита в кількох вікнах, то налаштування послуги Складу Дерева моделі, зроблена в одному з них, розповсюджується на всі такі вікна.

При натисненні кнопки Склад Дерева моделі на екрані з'являється діалог налаштування Дерева моделі (рис.11.6). В групі Вид Дерева, що зберігається можна вибрати варіант відображення об'єктів в Дереві, який буде збережений при закриванні поточного файлу і використаний при подальшому його відкриванні. Група Відображення структури містить опції, відповідні розділам Дерева.

Кнопка Склад Дерева моделі доступна, якщо на панелі управління Дерева моделі натиснута кнопка Відображення структури моделі.

Рис. 11.6

Допоміжне вікно налаштування Дерева для поточної моделі (рис.11.6) можна викликати за допомогою послуги Сервіс → Параметри... → Поточна модель → Дерево моделі.

Щоб налаштувати Дерево для нових моделей, потрібно звернутися до послуги Сервіс  →Параметри...  →Нові документи  →Модель  →Деталь (Складання)→  Дерево моделі.

Додаткове вікно Дерева моделі.

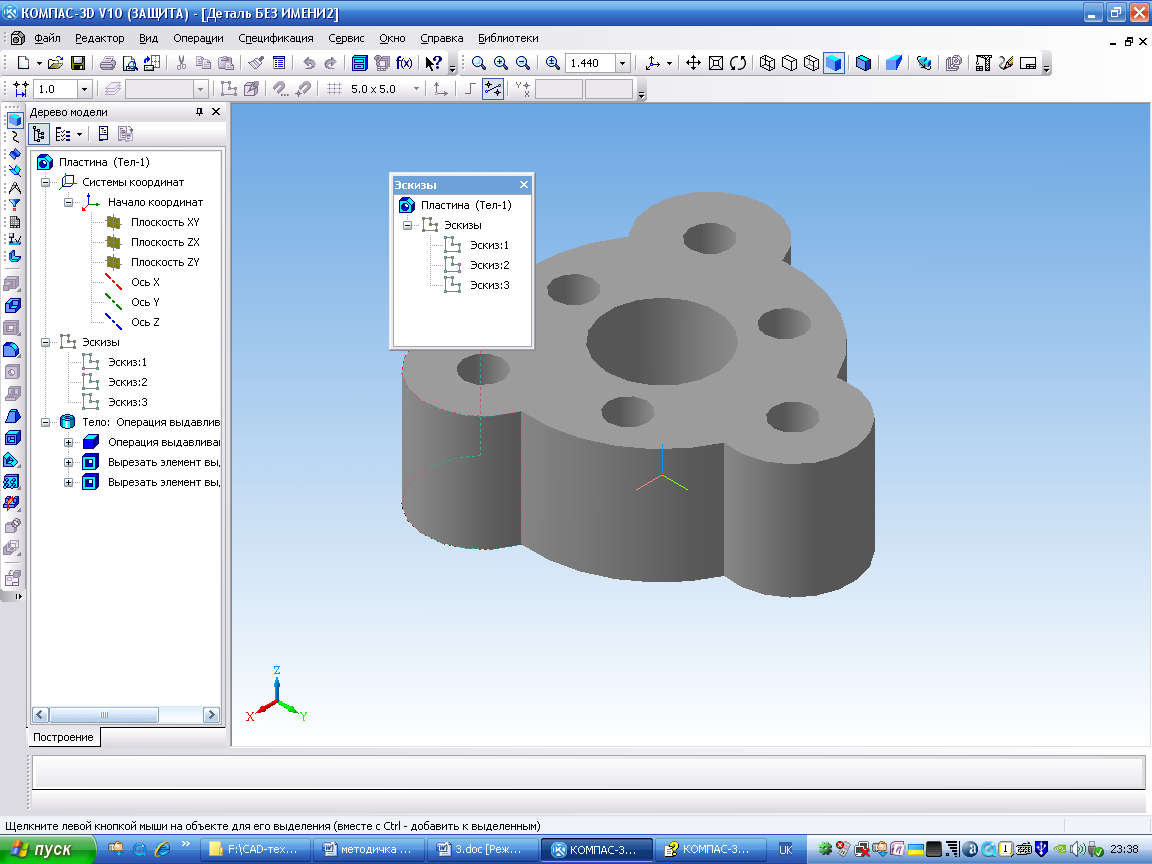

Додаткове вікно Дерева моделі –  це спеціальне вікно, в якому відображається частина Дерева (об'єкт, розділ або відношення). Наприклад, на рис.11.7 показано додаткове вікно Дерева моделі, в якому відображається розділ «Ескізи». Щоб створити додаткове вікно Дерева, потрібно виділити в Дереві об'єкт або розділ, який буде показаний в цьому вікні, і звернутися до послуги Додаткове вікно Дерева на панелі управління Дерева моделі.

Рис.11.7

У додатковому вікні відображається копія вибраної частини Дерева моделі. Заголовок додаткового вікна Дерева містить назва об'єкту або розділу, що відображається в додатковому вікні.

Зміна способу подання відомостей в Дереві моделі, так само як і зміна складу Дерева, не впливає на вміст додаткового вікна Дерева. На нього впливає тільки зміна моделі, що стосується об'єкту або розділу, який відображається в додатковому вікні.

Назви і піктограми об'єктів в вікні Дерева моделі.

Назву кожного об'єкта можна ввести при заданні його параметрів. За замовчуванням назва надається об'єктам автоматично залежно від способу, за яким вони отримані. Наприклад: Вісь, Операція обертання, Фаска, Співвісна (Кришка – Прокладка).

У моделі може існувати багато однотипних об'єктів. Щоб розрізняти їх, до сформованої за замовчуванням назви об'єкта автоматично додається порядковий номер об'єкта даного типу. Щоб перейменувати будь-який об'єкт в Дереві моделі, потрібно виконати наступні дії:

• Виділити назву об'єкта в Дереві моделі.

• Навести курсор мишки на назву об'єкта і натиснути ліву кнопку мишки, назва стане доступною для редагування.

• Ввести нову назву об'єкта.

• Поставити курсор мишки поза списком об'єктів дерева і натиснути ліву кнопку мишки. Нова назва об'єкту буде збережена в Дереві моделі.

Зазвичай об'єкти перейменовують відповідно до їх конструктивного призначення. Наприклад, елемент Операція обертання можна перейменувати в Бобишку, Вирізувати кінематичний елемент — в Паз і т. д.

Зліва від назви кожного об'єкту в Дереві відображається піктограма. Вона відповідає способу, за яким цей об'єкт отриманий. Піктограму, на відміну від назви об'єкту, змінити неможливо. Завдяки цьому при будь-якому перейменуванні об'єктів в Дереві моделі залишається наочний матеріал про спосіб їх створення.

Зазвичай піктограми відображаються в Дереві моделі синім кольором. Якщо об'єкт виділений, то його піктограма в Дереві зелена. Якщо об'єкт вказаний для виконання операції, то його піктограма в Дереві червона.
