Моделювання, створення та редагування просторових моделей складного геометричного об’єкта в системі компас-3d.
Вивчити
Основні поняття тривимірного модуля системи КОМПАС-3D.
Порядок роботи при створенні моделі деталі.
Відображення структури моделі у вікні Дерева моделі.
Налаштування відображення Дерева моделі.
Допоміжні побудови.
Завдання на лабораторну роботу:

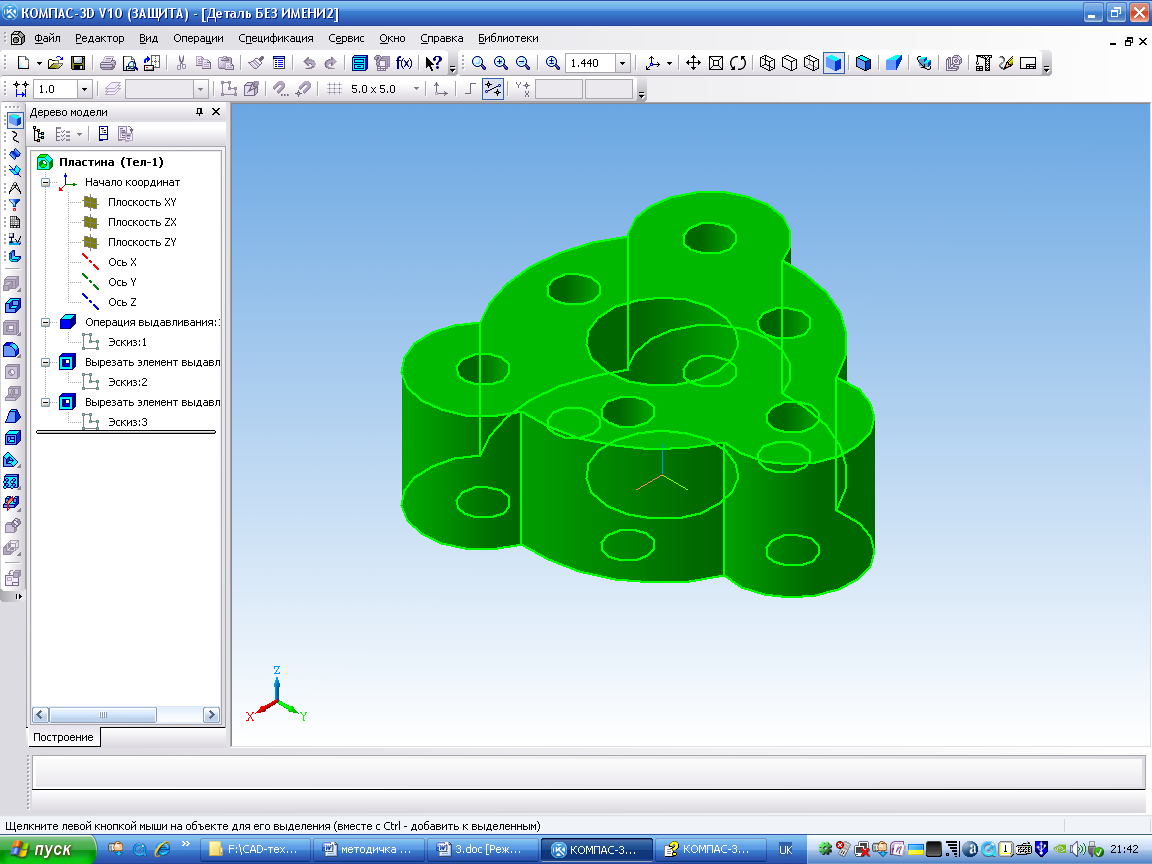

Завдання до теми: Виконати побудову просторової моделі деталі за даною схемою.
Індивідуальні завдання з теми: Виконати побудову усіченої просторової моделі деталі за номером варіанта заданим викладачем та за заданими розмірами.
Основні поняття тривимірного модуля системи компас-3d
Грань—гладка, але необов'язково плоска, частина поверхні фігури, що може складатися з кількох зв'язаних граней у разі, коли вона утворена за допомогою операції над кількома зв'язаними графічними об'єктами.
Ребро — крива, що розділяє дві грані.
Вершина —точка на кінці ребра.
Тіло — частина простору, обмежена замкнутою поверхнею. Вважається, що ця область заповнена однорідним матеріалом деталі. Тіло складається з елементів.
Елемент — об'єкт, створення якого в моделі призводить до додавання або вилучення матеріалу тіл. Елементи бувають формоутворюючі і додаткові.
Компонент — деталь або стандартний виріб, що входить до складу об’єкту .
Сполучення — параметричний зв'язок між компонентами складання, формований шляхом задання взаємного положення їх елементів (наприклад, паралельності граней або збігу вершин).
Порядок роботи при створенні моделі деталі.

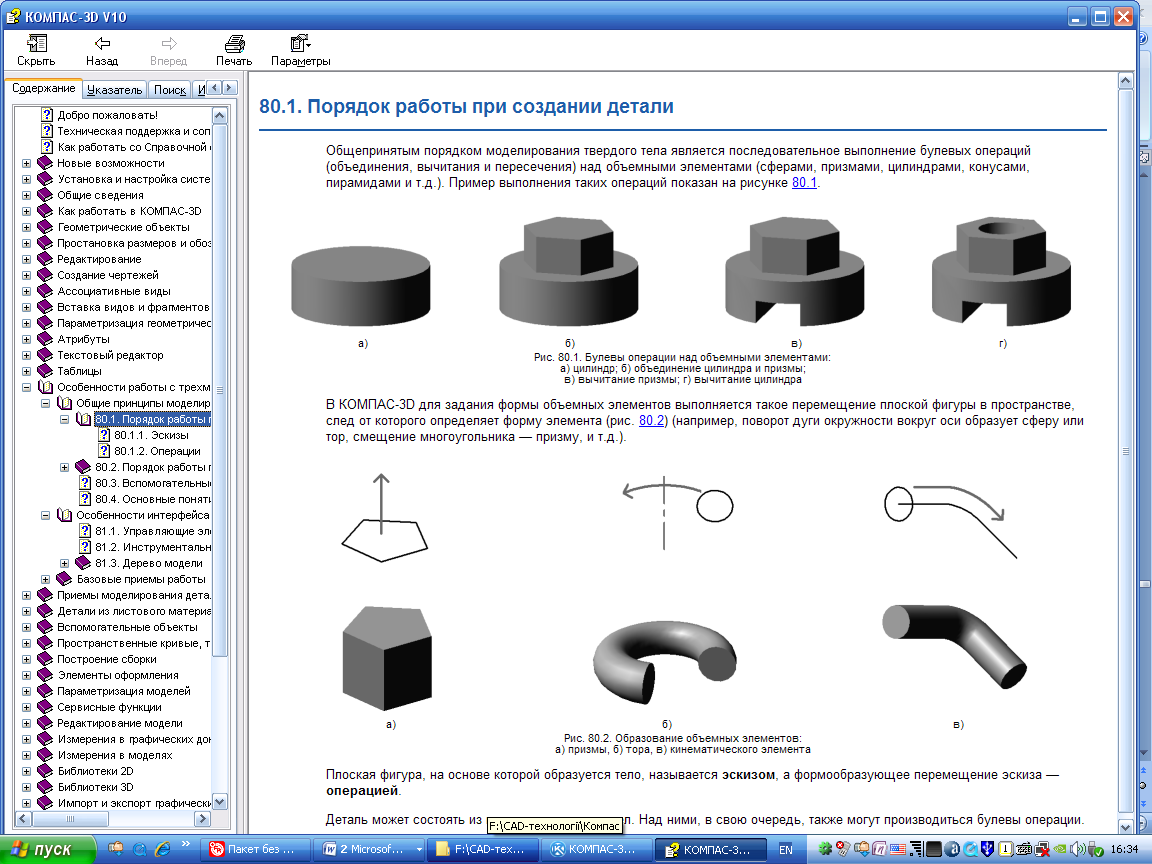

Загальноприйнятим порядком моделювання твердого тіла є послідовне виконання операцій об'єднання, віднімання і перетину над об'ємними елементами (сферами, призмами, циліндрами, конусами, пірамідами і т. д.). Приклад виконання таких операцій показаний на рис. 11.1. Операції над об'ємними елементами: а) циліндр; б) об'єднання циліндра і призми; в) віднімання призми; г) віднімання циліндра.
Рис. 11.1

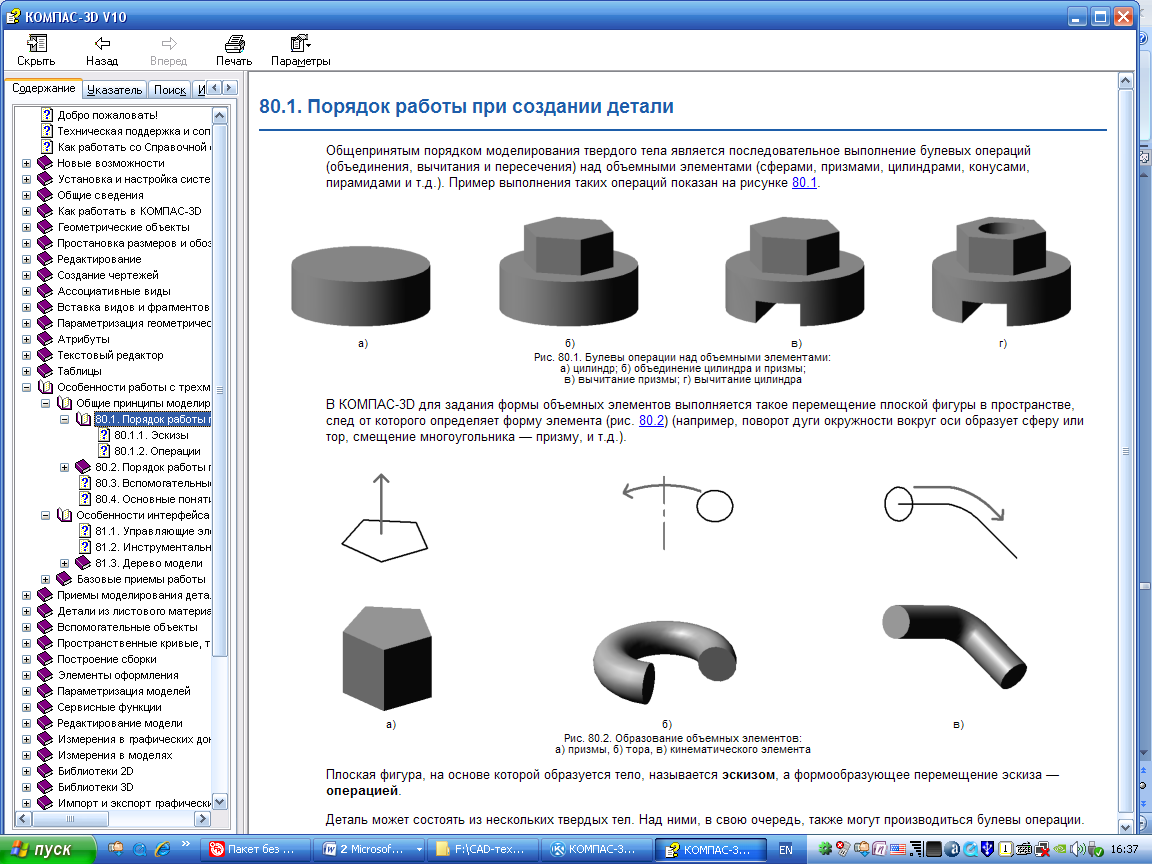

У системі КОМПАС-3D для задання форми об'ємних елементів виконується таке переміщення плоскої фігури в просторі, слід від якого визначає форму елемента (рис.11.2) Утворення об'ємних елементів: а) призми, б) тора, в) кінематичного елемента (наприклад, поворот дуги кола навколо осі утворює сферу або тор, зсув многокутника призму, і т. д.).
Рис. 11.2

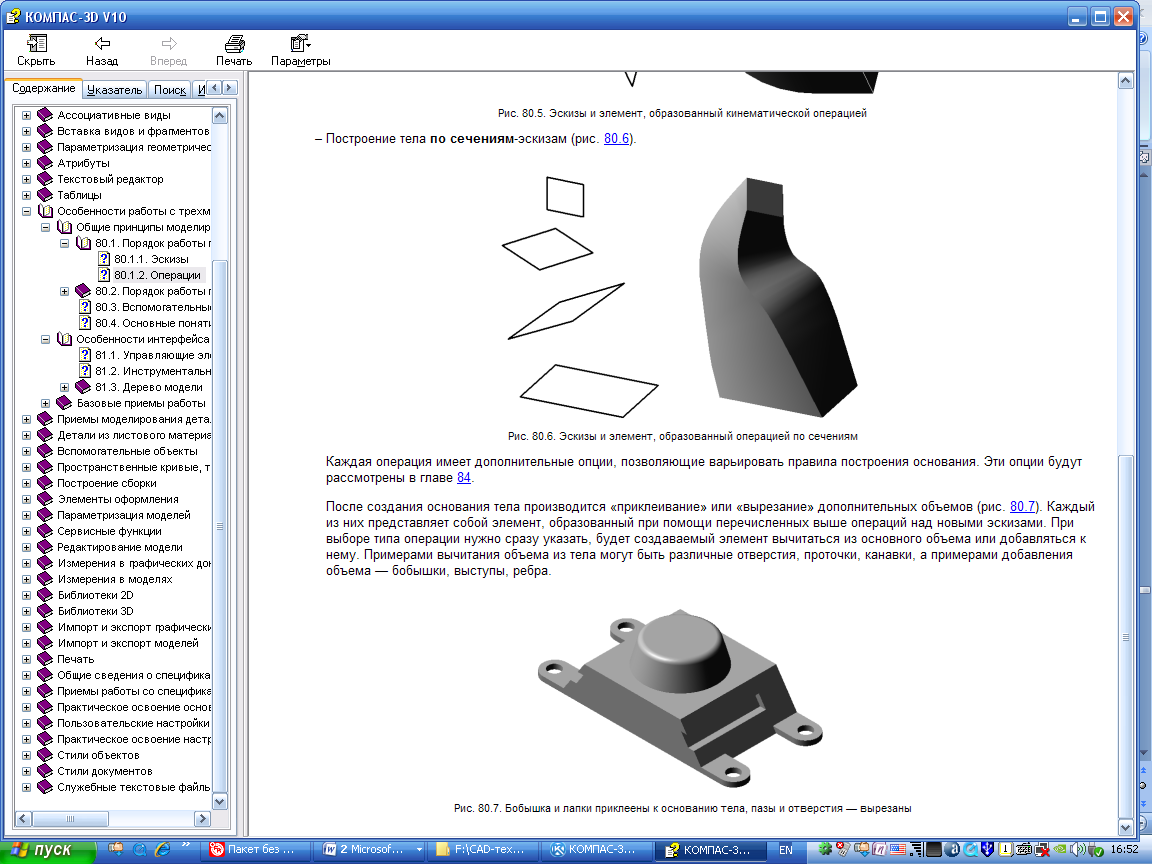

Деталь може складатися з кількох твердих тіл. Над ними, в свою чергу, також можуть проводитися операції об'єднання, віднімання і перетину. Після створення основи тіла проводиться «приклеювання» або «вирізування» додаткових об'ємів (рис.11.3).
Рис. 11.3
Прикладами віднімання об'єму від тіла можуть бути різні отвори, проточки, канавки, а прикладами додавання об'єму —виступи, ребра і т.д..
Відображення структури моделі у вікні Дерева моделі.
Якщо
кнопка Відображення
структури моделі
на
Панелі
управління
Дерева
моделі
натиснута, то об'єкти моделі групуються
за типами, утворюючи розділи Дерева
моделі

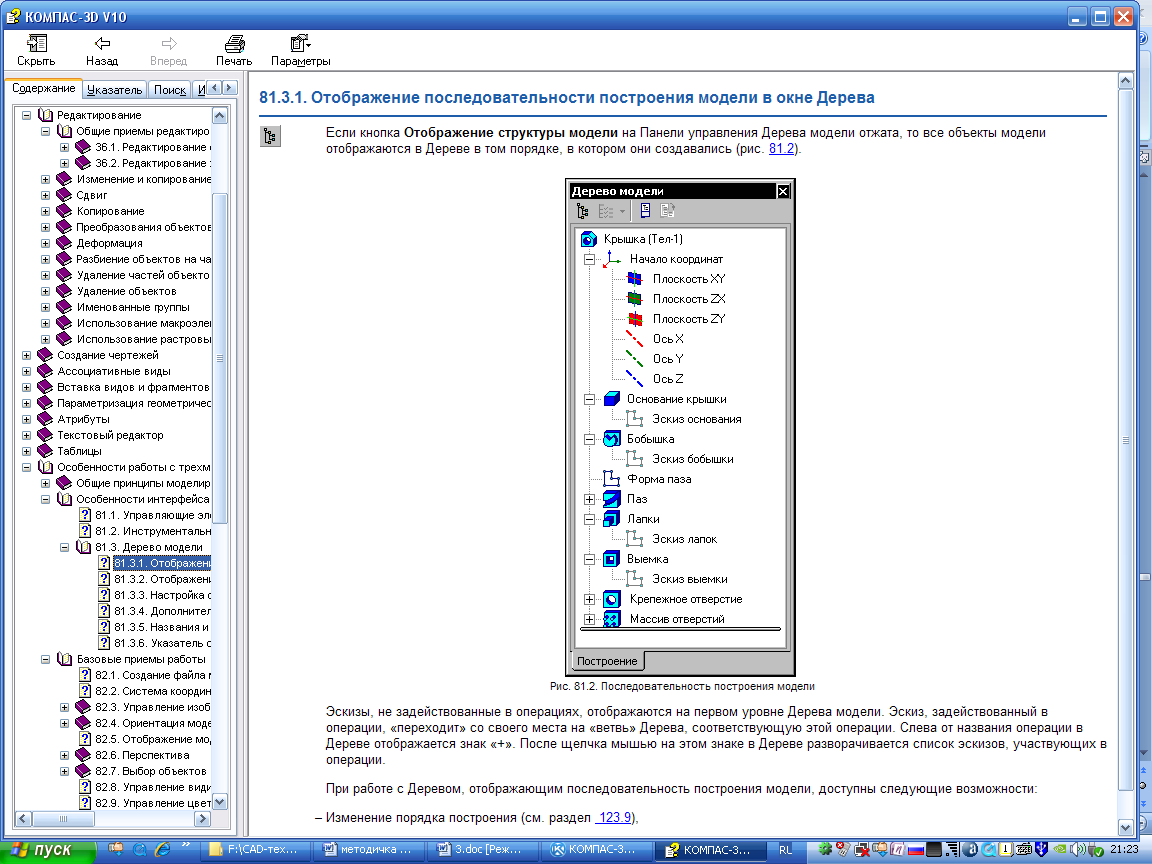

(рис.11.4). Всередині розділів об'єкти
розташовуються в порядку створення.
Рис. 11.4

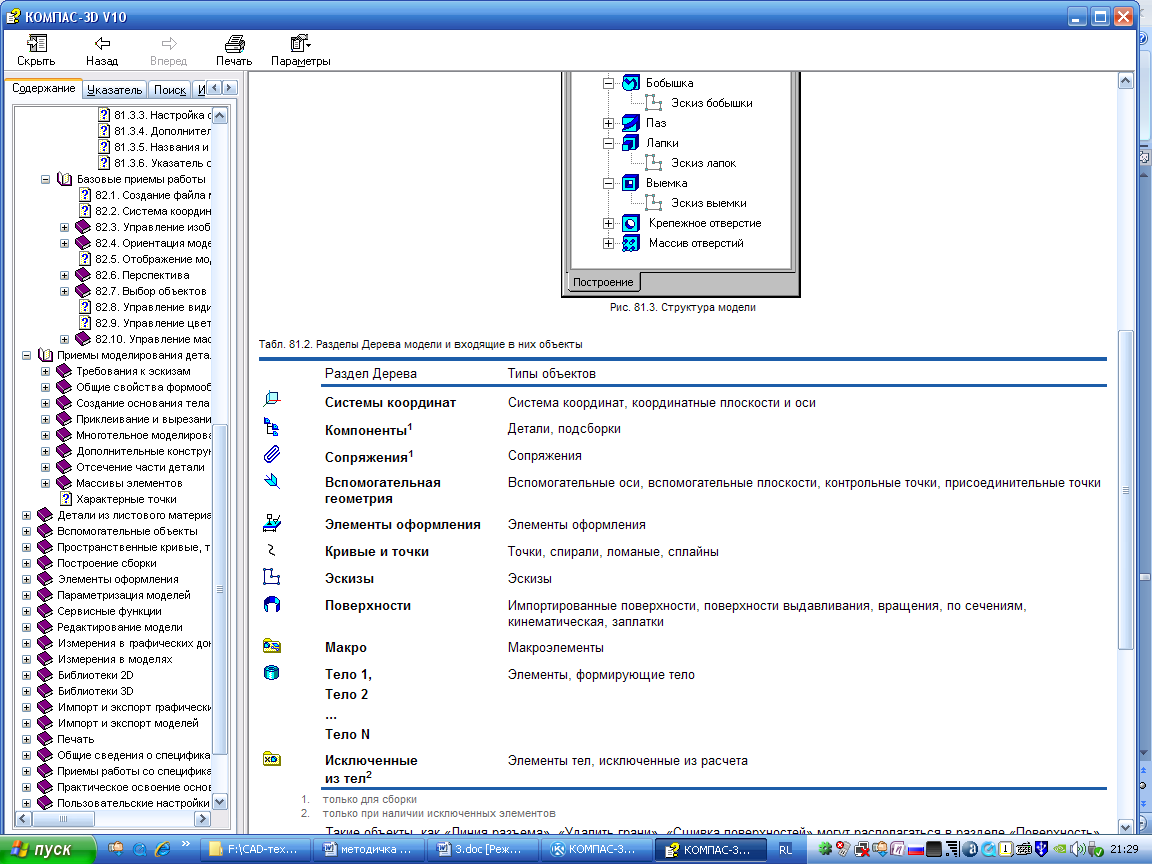

Назви розділів, їх піктограми і типи об'єктів, що до них входять, наведені в таблиці 18.
Таблиця 18
|
Розділ Дерева |
Типи об'єктів, що містяться в розділі |
|
Системи координат |
Система координат, координатні площини і осі |
|
Компоненти1 |
Деталі, складальні елементи |
|
Спряженння1 |
Сполучення |
|
Допоміжна геометрія |
Допоміжні осі, допоміжні площини, контрольні точки, приєднувальні точки |
|
Елементи оформлення |
Елементи оформлення |
|
Криві і точки |
Точки, спіралі, ламані, сплайни |
|
Ескізи |
Ескізи |
|
Поверхні |
Імпортовані поверхні, поверхні видавлювання, обертання, за перетинами, кінематичні поверхні |
|
Макро |
Макроелементи |
|
Тіло 1 Тіло 2 ... Тіло N |
Елементи, з яких формують тіло |
|
Виключені із тіла2 |
Елементи тіл, виключені з розрахунку |
Об'єкти можуть дублюватися в Дереві моделі:
– ескізи, задіяні в операціях, розміщуються на розділі Дерева, що відповідає цій операції, і в розділі «Ескізи»;
– об'єкти, що входять до макроелементів, розміщуються на своїх місцях і в розділі «Макро»;
– поверхні, з яких сформоване тіло в результаті операції Зшивання поверхонь, розміщуються в розділі Поверхні і в розділі, відповідного тіла. Можна налаштовувати склад Дерева моделі, включаючи або відключаючи відображення розділів .
