Лабораторна робота № 5.

Створення файлу креслення плоскої деталі в системі Компас-3d за заданими розмірами.

Вивчити

1. Створення файлу креслення.

2. Заповнення основного напису креслення

3. Розмітка зображення деталі на кресленні.

4. Введення технічних вимог та шорсткості поверхні деталі на кресленні.

Завдання на лабораторну роботу:

1. Завдання№1: Створити файл креслення деталі за заданими розмірами з використанням спряжень за даним алгоритмом.

Створення файлу креслення

Крім графічного зображення, креслення містить рамку, основний напис, знак невказаної шорсткості і технічні вимоги. Геометричні характеристики аркуша креслення  - формат, що включає формат (А1, А2 і т.д), а також кратність і орієнтацію.

Якщо креслення складається з кількох аркушів, то для кожного з них можна задати власний формат, а також вибрати потрібний тип основного напису.За замовчуванням перший аркуш креслення, створеного без шаблону, має оформлення Креслення конструкторське. Перший аркуш. ГОСТ 2.104-68, а аркуші  що додаються Креслення конструкторське. Наступні аркуші. ГОСТ 2.104-68. За замовчуванням формат аркушів  А4.

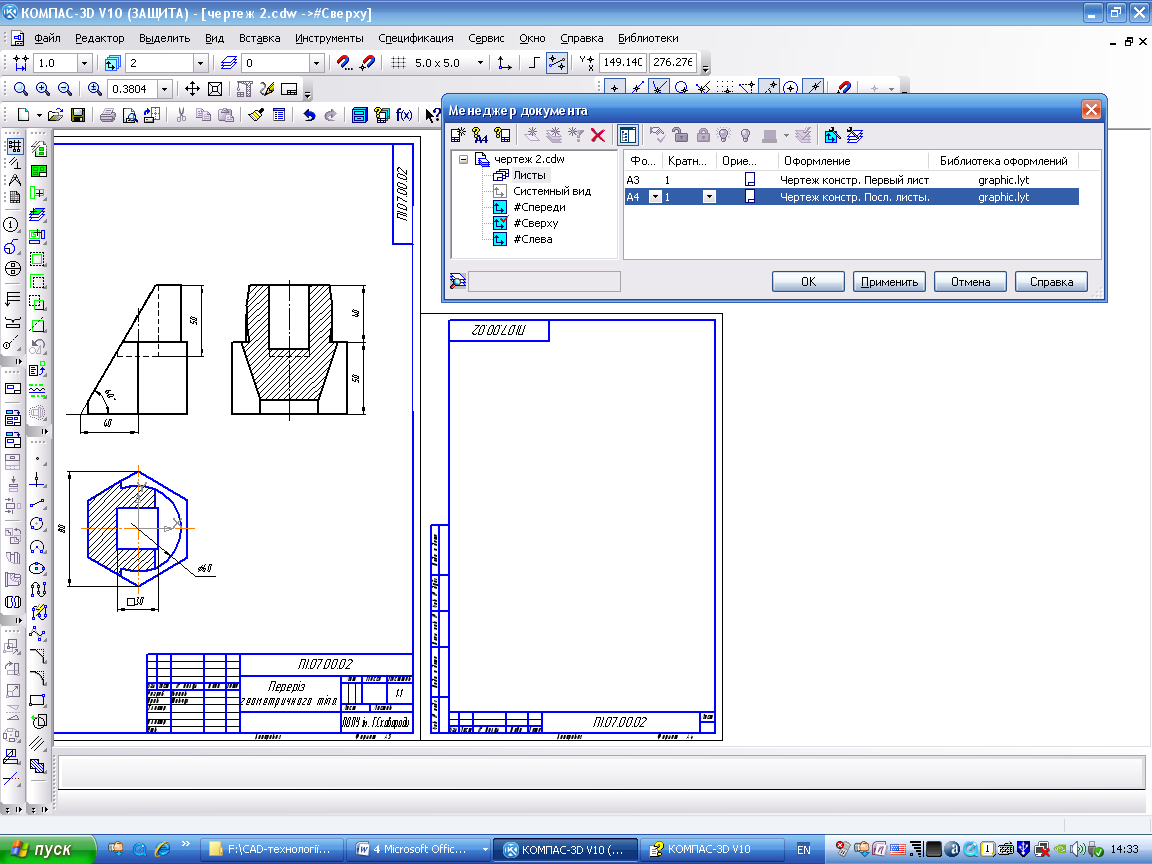

Основний інструмент, призначений для управління аркушами креслення  Менеджер документу (рис.5.1).

Рис. 5.1

Для його виклику можна виконати будь-яку з наступних дій:

– викликати послугу Сервіс → Менеджер документу

– натиснути кнопку Стан видів на панелі Поточний стан

– натиснути кнопку Стан шарів на панелі Поточний стан

– викликати послугу Вставляння  →Шар...

Заповнення основного напису креслення

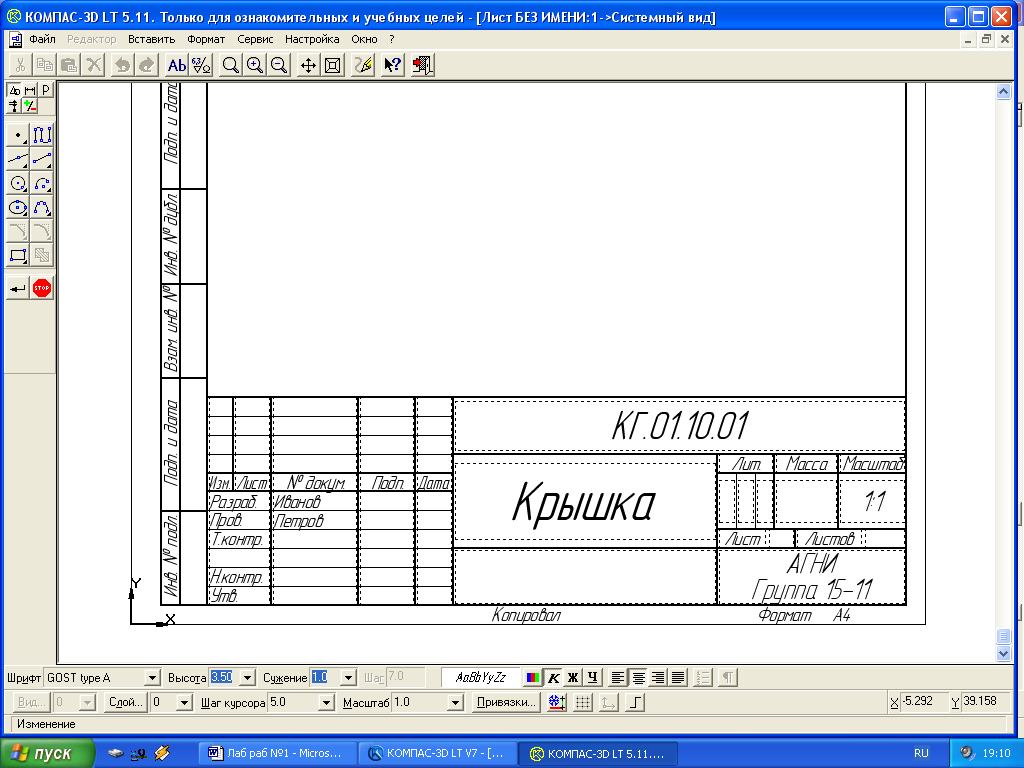

Основний напис (штамп) креслення є спеціальним об’єктом Компас 3D-V10. Під час створення нового аркуша креслення або текстового документа штамп розміщується на ньому автоматично. Заповнення граф основного напису аналогічне до введення тексту в комірки звичайної таблиці. Для переходу в режим заповнення основного напису можна використовувати різні способи: двічі клац­нути лівою кнопкою мишки, попередньо встановивши курсор на полі основного напису, або встановити курсор усередині основного напису, клацнути правою кнопкою мишки та обрати у кон­текстному меню команду Заповнити основний напис, або обрати команду Основний напис у меню Вставляння. В режимі заповнення основного напису його вид зміниться – межі комірок виділяться штриховими лініями (рис.5.2)

Рис. 5.2

Шифр креслення включає наступні розділи:

П І – назва дисципліни;

01 – порядковий номер лабораторної роботи;

10 – індивідуальний номер варіанту виконуваної роботи;

02 – порядковий номер креслення.

Заповнивши всі поля, потрібно натиснути кнопку Створити об'єкт для збереження в пам’яті комп’ютера виконаних записів і виходу із режиму заповнення основного напису.

Заповнювати графи основного напису можна в напівавтоматичному режимі. Встановивши курсор мишки в графі Масштаб або в графі Літери і двічі клацнувши лівою кнопкою мишки, можна вибрати напис з користувацького меню зі стандартними значеннями масштабів.

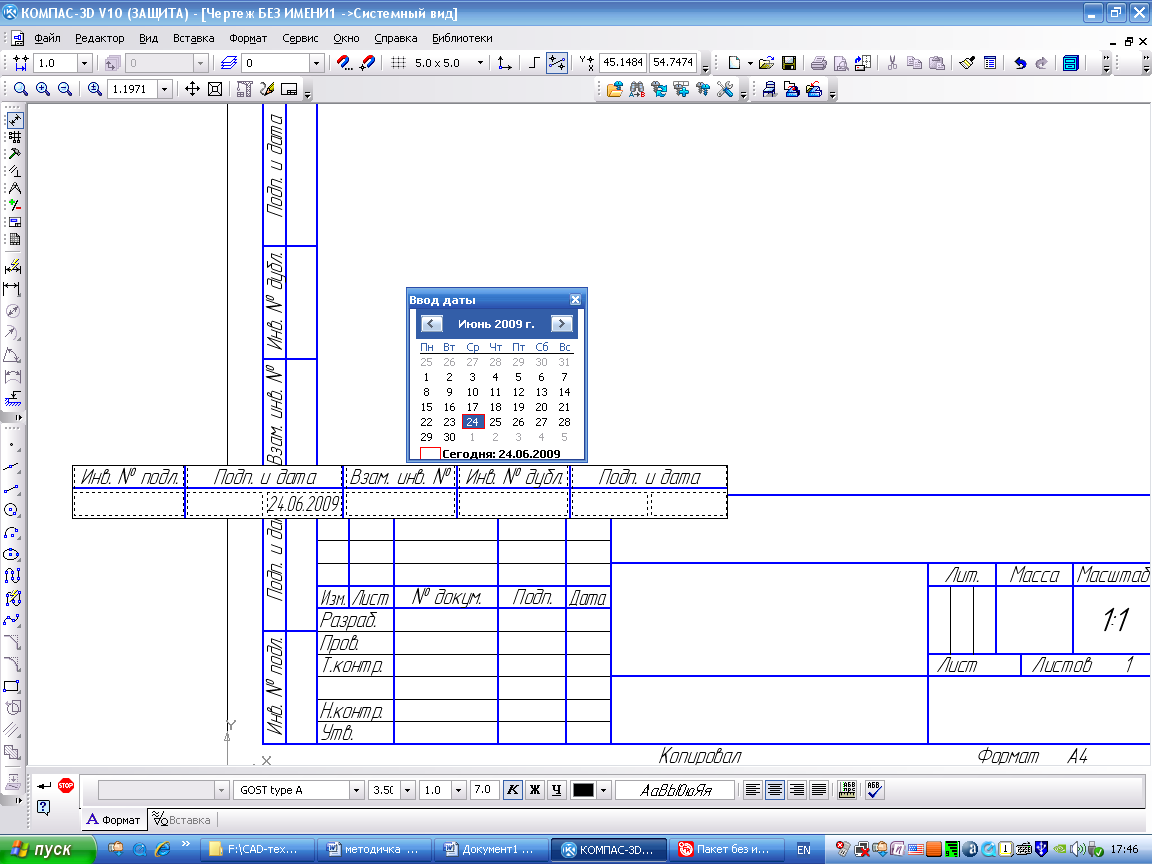

Щоб відкрити Календар (вікно Введення дати) потрібно встановити курсор мишки на будь-якій графі, у яку потрібно вводити дату і двічі клацанутипо лівій кнопці мишки . За замовчуванням у ньому встановлюється поточна дата. Можна вибрати іншу, скориставшись списками років, місяців і чисел. Після натиснення кнопки ОК об­рану дату буде автоматично розміщено у відповідній графі штампа.(рис.5.3)

Рис. 5.3

Якщо у графі Матеріал викликати контекстне меню то можна звернутися до послуги Вста­вити текст, при цьому відкриється допоміжне вікно Текстові шаблони. У ліво­му вікні можна відкрити такі папки: Матеріали / Прокат черний / Листо­вий. У правому верхньому вікні можна обрати необхідний асорти­мент матеріалу (рис. 5.4). Обраний матеріал відобразиться у вікні праворуч внизу.

Рис. 5.4
