Зміна розміру зображення

Для збільшення якої-небудь частини документу використовується кнопка Збільшити масштаб рамкою

Для плавної зміни масштабу використовується кнопка Приблизити/віддалити

Переміщення зображення у вікні документа без зміни масштабу досягається натисненням кнопки Змістити зображення

Для відображення у вікні всього документа служить кнопка Показати все

Для відновлення зображення служить кнопка Обновити зображення

Вибір формату креслення і основного напису

У державному стандарті 2.301-68 встановлено основні формати аркушів креслень, визначувані розмірами зовнішньої рамки.

Таблиця 3

Позначення формату	А0	А1	А2	А3	А4
Розміри сторін формату, мм	841х1189	594х841	420х594	297х420	210х297

Формат А4 може розташовуватися тільки вертикально, всі інші формати можна розташовувати як вертикально, так і горизонтально.

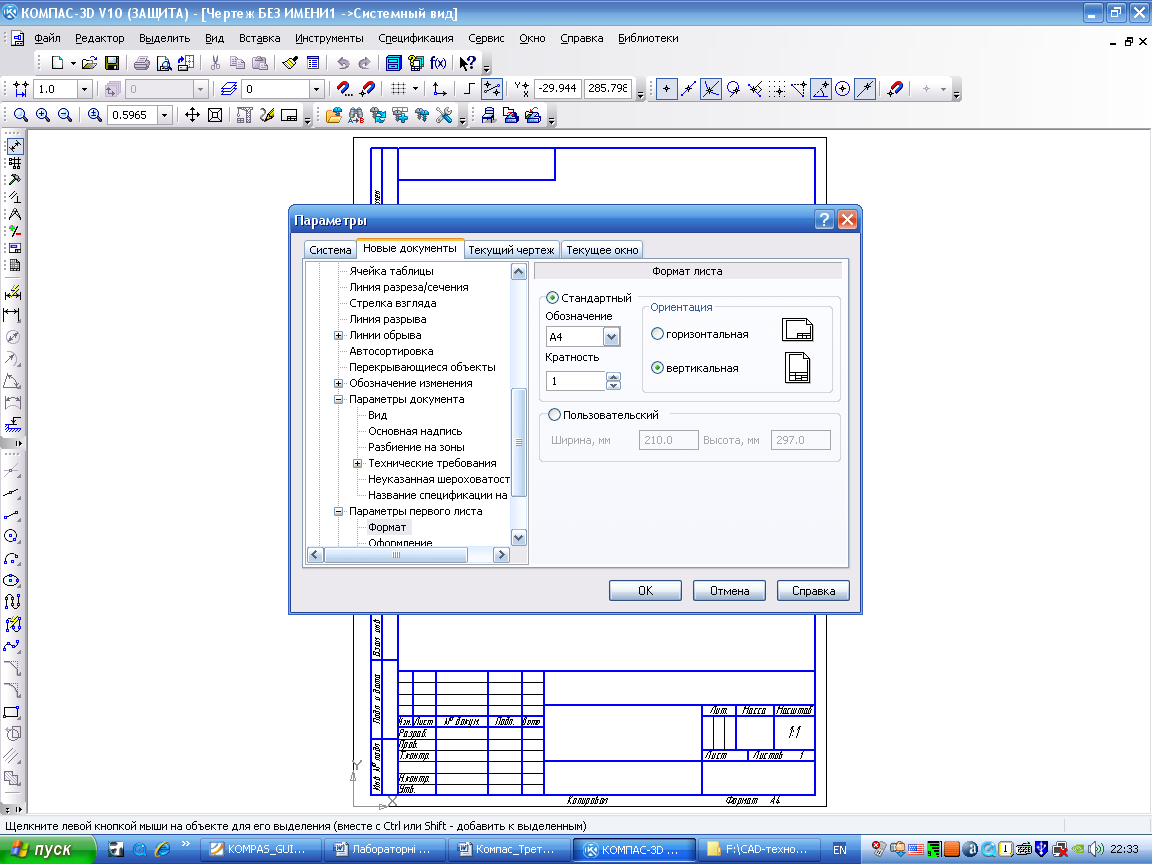

• Для зміни формату і виду штампу слід звернутися до послуги Сервіс →Параметри. На вкладці Нові документи потрібно вибрати послугу Графічний документ →Формат(рис.1.9).

Рис. 1.9

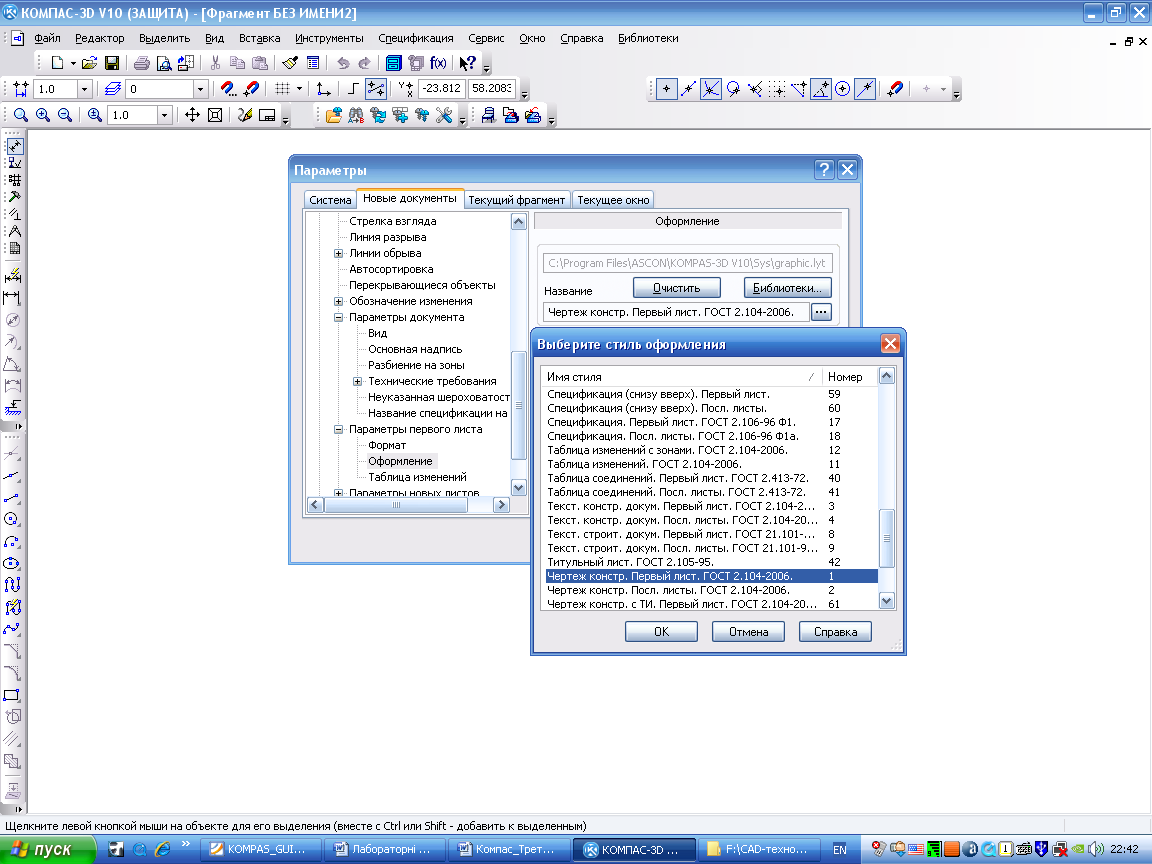

• Для вибору типу основного напису на вкладці Нові документи потрібно вибрати послугу Графічний документ → Параметри аркуша →Оформлення, і вибрати той стиль оформлення, який потрібно (рис.1.10).

Рис. 1.10

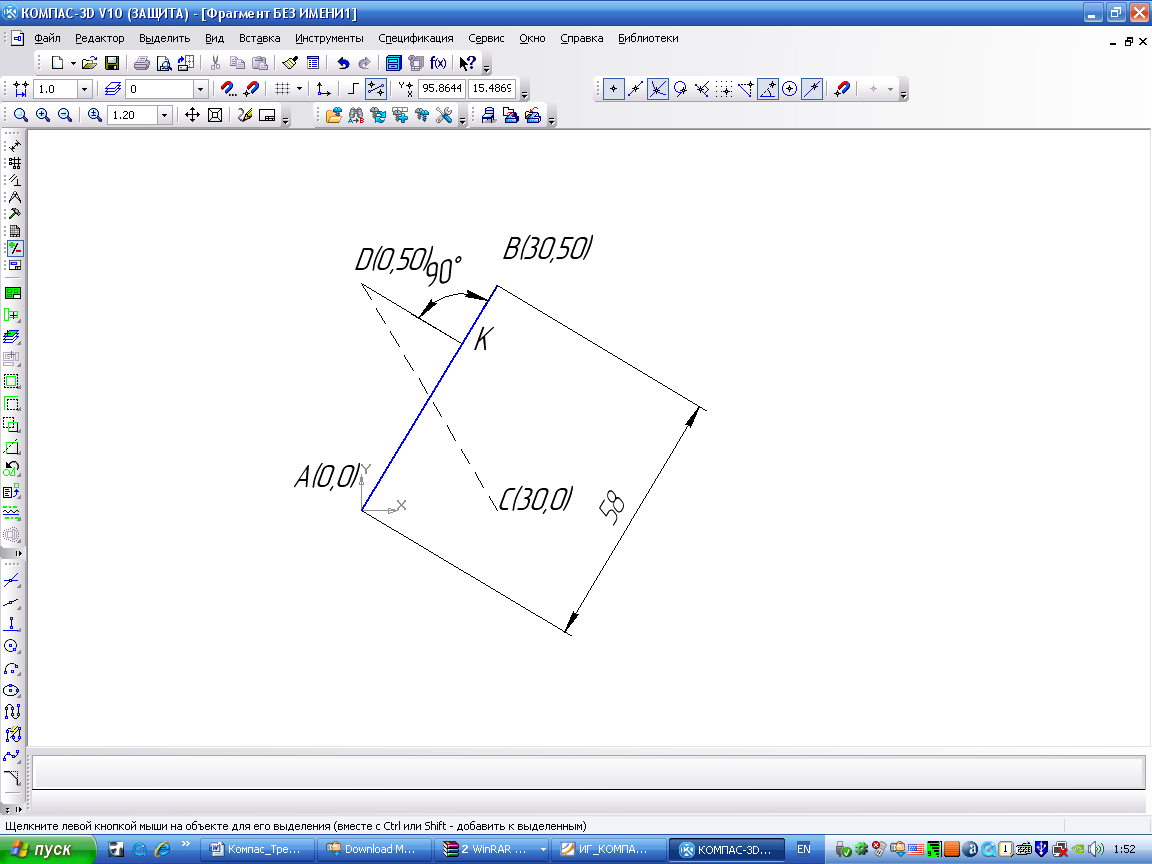

Завдання №1. (Рис. 1.11) Виконати завдання за даною схемою.

1. Накреслити відрізок прямої АВ за заданими координатами стилем «Основна лінія».

2. Накреслити відрізок прямої СD за заданими координатами стилем «Штрихова лінія».

3. Із точки D провести пряму DК, перпендикулярну до прямої АВ стилем «Тонка лінія».

4. Змінити стиль прямої АВ з основного на штриховий.

5. Змінити стиль прямих АВ і СD з штрихового на основний.

6. Проставити лінійний розмір відрізка АВ і кут 90°.

7. Вилучити а потім відновити розміри відрізка АВ.

Рис. 1.11

Схема побудови відрізка.

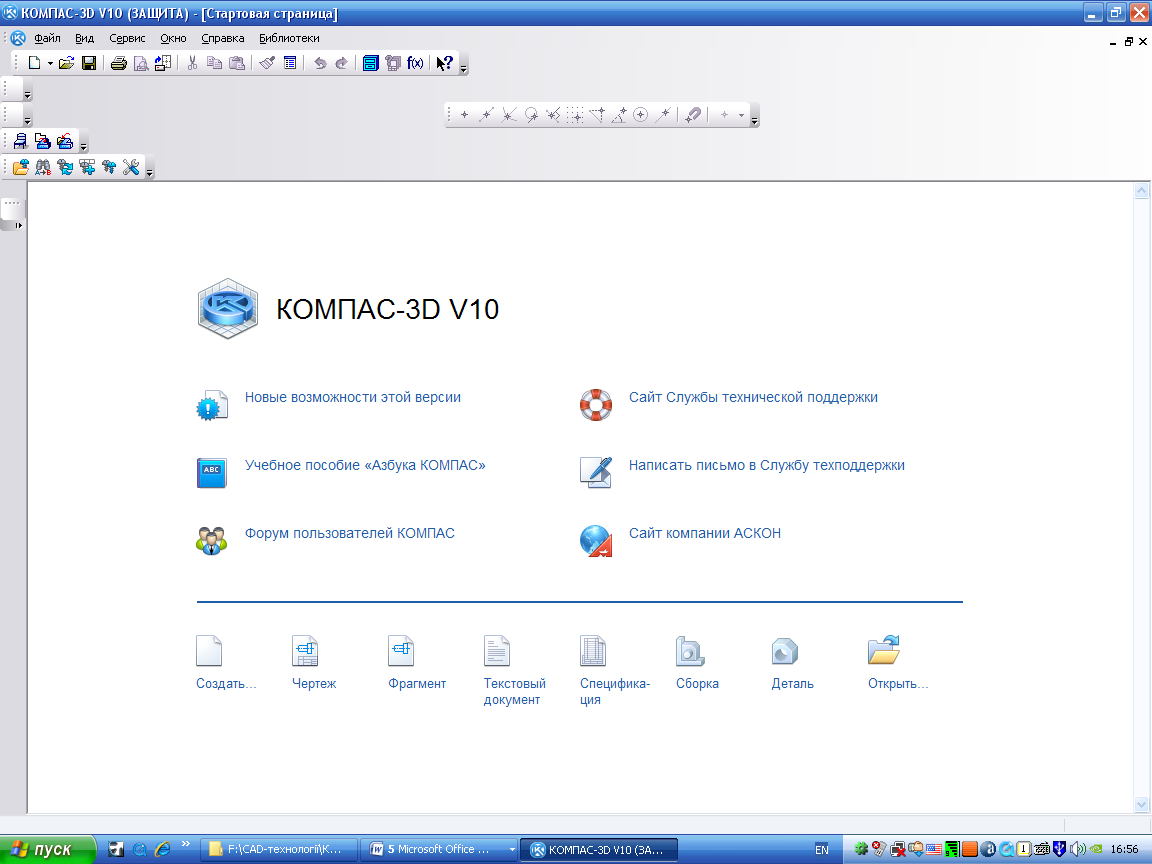

Запустити програму КОМПАС – 3D , та звернутися на стартовій сторінці до послуги Фрагмент. Далі потрібно звернутися до послуги Вид →Панелі інструментів →Геометрія і панель інструментів Геометрія помістити в ліву частину вікна. На панелі Геометрія (рис.1.7) потрібно звернутися до послуги Відрізок, для побудови відрізка потрібно переконатися, що кнопка автозбереження ( рис.1.6) в рядку повідомлень натиснута. Параметри відрізка відображаються у рядку повідомлень в окремих полях(рис.1.11).

Рис. 1.12

1. Побудуємо відрізок АВ, для цього підведемо курсор до початку координат (координати точки А(0,0)) і зафіксуємо положення точки А натисканням лівої кнопки мишки. Початкова точка побудована (рис.1.12). Переконаймось, що стиль накреслення відрізка « Основна лінія». Для фіксації точки В(30,50) встановимо курсор мишки на поле Х т2 , двічі клацнемо лівою кнопкою мишки, і введемо значення 30 . За допомогою клавіші [Tab] перейдемо до поля Y та введемо значення 50. Закінчимо введення даних натисканням клавіші [Enter]. Відрізок побудовано.

2. Щоб побудувати відрізок СD за координатами початкової і кінцевої точок, потрібно вибрати стиль відрізка «Штрихова». Для фіксації точки С(30,0) потрібно вказати на поле Х т1 (рис.1.12),встановивши у ньому курсор мишки та ввести значення 30. Далі за допомогою мишки потрібно перейти в поле Y та ввести значення 0, і закінчити введення даних. Для фіксації точки D (0, 50) потрібно виконати аналогічні дії, ввести значення 0 та 50 в поля Х та Y і закінчити введення даних. Відрізок СD побудований.

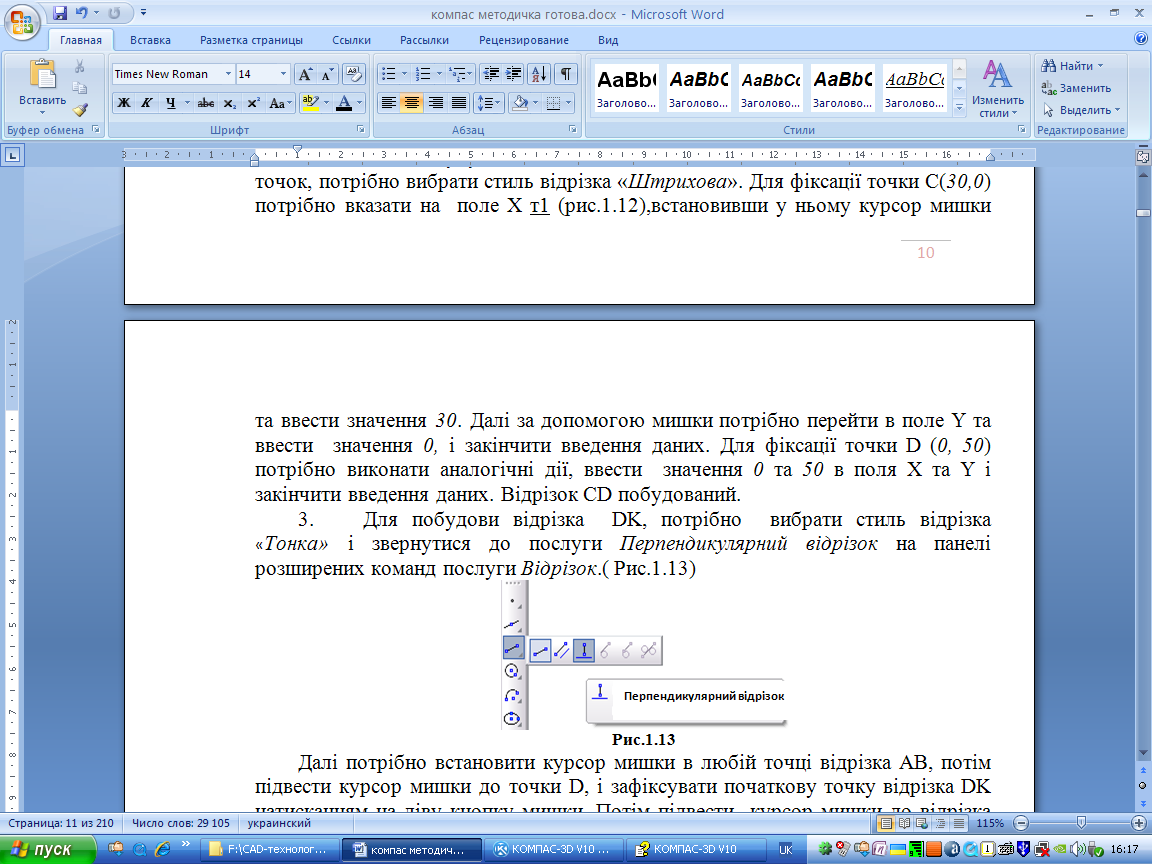

3. Для побудови відрізка DK, потрібно вибрати стиль накреслення відрізка «Тонка» і звернутися до послуги Перпендикулярний відрізок на панелі розширених команд послуги Відрізок.( Рис.1.13)

Рис. 1.13

Далі потрібно встановити курсор мишки в довільній точці відрізка АВ, потім підвести курсор мишки до точки D, і зафіксувати початкову точку відрізка DK натисканням на ліву кнопку мишки. Потім підвести курсор мишки до відрізка АВ і зафіксувати кінцеву точку K на відрізку АВ. Відрізок DK побудовано.Щоб вийти з режиму побудов, потрібно звернутися до послуги Припинити виконання операції (рис.1.6).

4. Щоб змінити стиль накреслення прямої АВ з основного на штриховий, потрібно виділити дану пряму і звернутися до послуги Сервіс→ Змінити стиль і вказати стиль «Штрихова».

5. Щоб змінити стиль накреслення прямих AB і CD зі штрихового на основний потрібно звернутися до послуги Виділити → За стилем кривої і вибрати стиль «Штрихова». Потім вибрати послугу Сервіс → Змінити стиль і вибрати стиль «Основна».

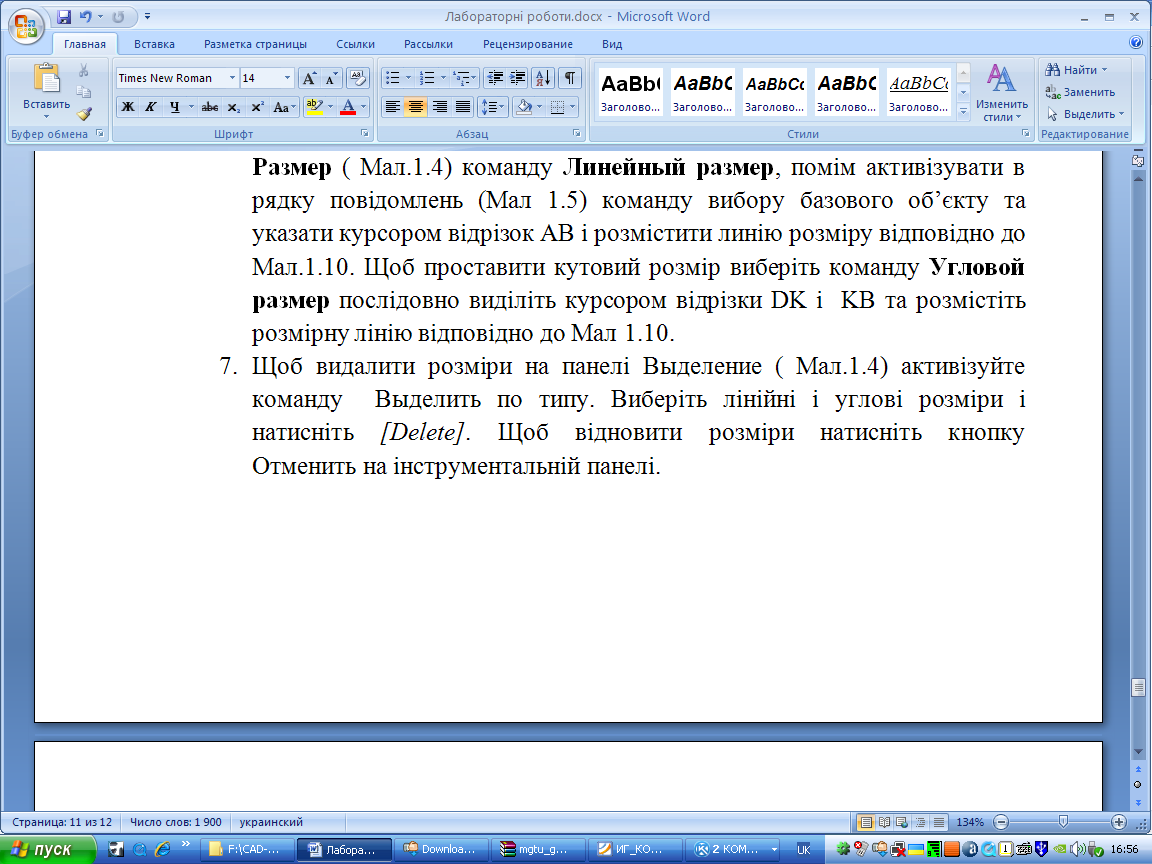

6. Щоб проставити розмір відрізка АВ, потрібно на панелі Розмір ( рис.1.5) вибрати послугу Лінійний розмір, потім в рядку повідомлень (рис. 1.6) звернутися до послуги вибору базового об’єкту та вказати курсором мишки на відрізок АВ і розмістити лінію розміру відповідно до рис.1.11. Щоб проставити кутовий розмір, потрібно вибрати послугу Кутовий розмір, послідовно виділити курсором мишки відрізки DK і KB та розмістити розмірну лінію відповідно до рис. 1.11.

7. Щоб видалити розміри, потрібно на панелі Виділення ( рис.1.5) звернутися до послуги Виділити за типом, потім вибрати лінійні і кутові розміри і натиснути кнопку [Delete]. Щоб відновити розміри потрібно натиснути кнопку Відмінити на інструментальній панелі.

Контрольні запитання:

1. Яке призначення графічного редактора Компас-3D.

2. Описати основні елементи робочого вікна системи Компас-3D.

3. Охарактеризувати послуги основних панелей системи Компас-3D.

4. Опишіть основні команди, які використовуються при кресленні відрізків та прямих.

Лабораторна робота №2.
