2. Агрегаты для погружения сваи.
Свайный агрегат представляет собой совокупность базовой машины и оборудования для погружения сваи.
Назначение. Свайные агрегаты служат для погружения различными способами свай и шпунта.
Рабочий процесс погружения свай состоит из операций: подтаскивания, установки на месте погружения, наведения ее в заданную точку, ориентирование по направлению и погружение.
При производстве свайных работ все технологические процессы и операции (подтаскивание, установка на месте погружения, наведение, ориентирование и погружение свай) выполняются специальными машинами — копрами или копровым оборудованием, оснащенными свайными погружателями. При этом копры и копровое оборудование участвуют в работе при выполнении всех технологических процессов и операций, а свайные погружатели — только в процессе непосредственного погружения свай. Такое разделение оборудования представленно схемой на рис. 2.1.
Оборудование
для свайных работ
Копры или копровое
оборудование
Свайные погружатели
Выполняемые
операции
Выполняемые
операции
Подтаскивание,
установка, наведение, ориентирование, погружение
сваи
Только
непосредственно процесс погружения
сваи
Рис.2.1. Выполняемые операции копрового оборудования и свайных погружателей.
2.1. Копры и копровое оборудование.
Копры и копровое оборудование предназначены для перемещения свай к месту погружения, установки их в проектное положение и самого погружения.
Копровые агрегаты представляют собой металлические конструкции, смонтированные на платформе с ходовой частью. На рис 2.2 представлен копровый агрегат, состоящий из базовой машины – крана -1; копрового оборудования – 2; сваепогружателя – 3; и сваи – 4.
2
1
3
3
4
1

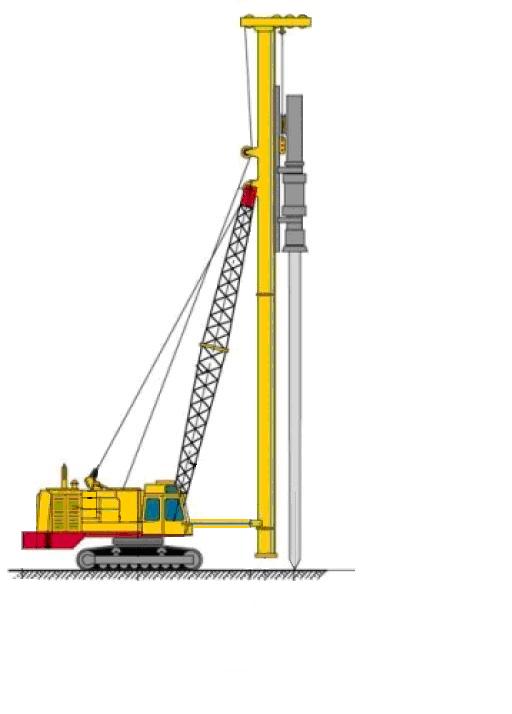

Рис.2.2. Конструктивная схема копрового агрегата:
1 – кран; 2 – копер; 3 – погружатель, 4 – свая.
Классификация копровых агрегатов.

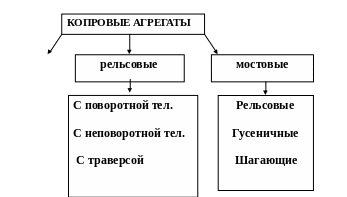

Копровые агрегаты различаются по ходовому оборудованию, по способу их агрегатирования, по конструктивным признакам и т.п., в соответствие со схемой, представленной на рис. 2.3.
навесные
На тракторах
На
экскаваторах
На
автомобилях
По конструктивным
признакам
УНИВЕРСАЛЬН.
(3D): -
поворот; -
изм. вылета; -
наклон
Р

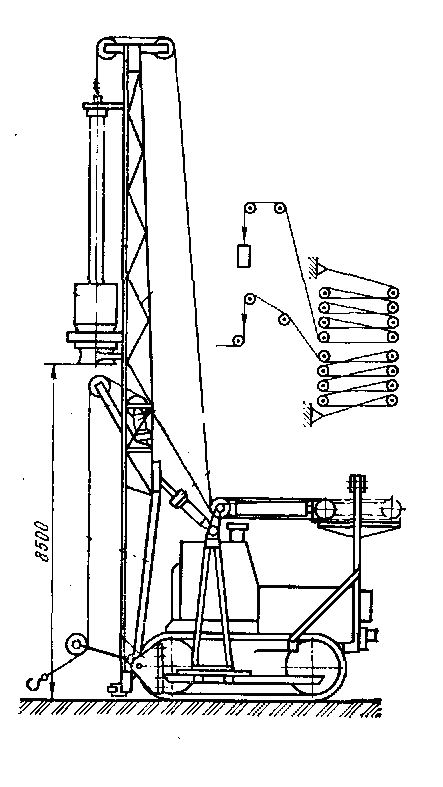

Копер навесной на тракторе – а) и на
экскаваторе – б).
а) б)
в)

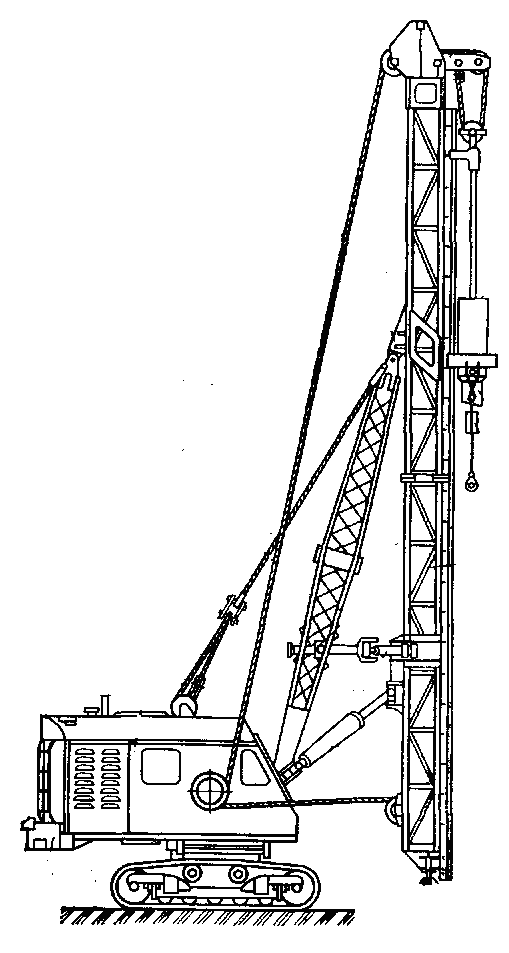

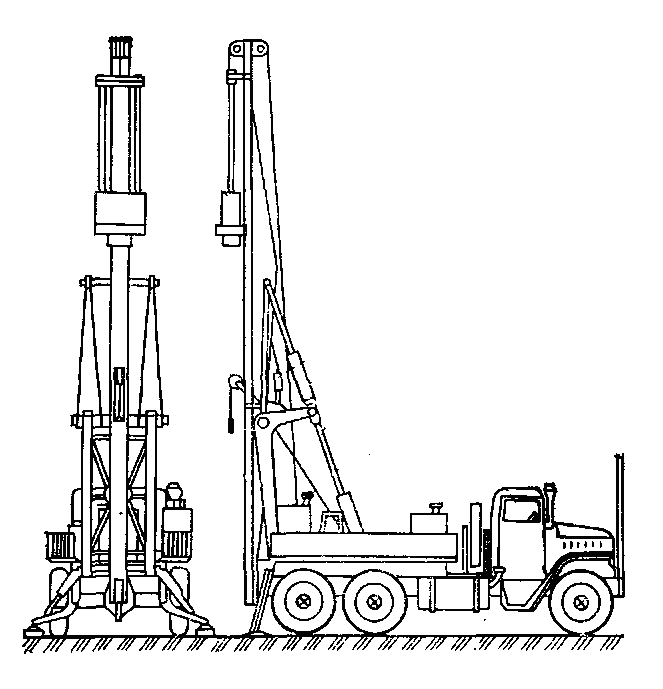

Рис. 2.4. Копры навесные: а) - на тракторе; б) – экскаваторе;
в) – автомобиле.

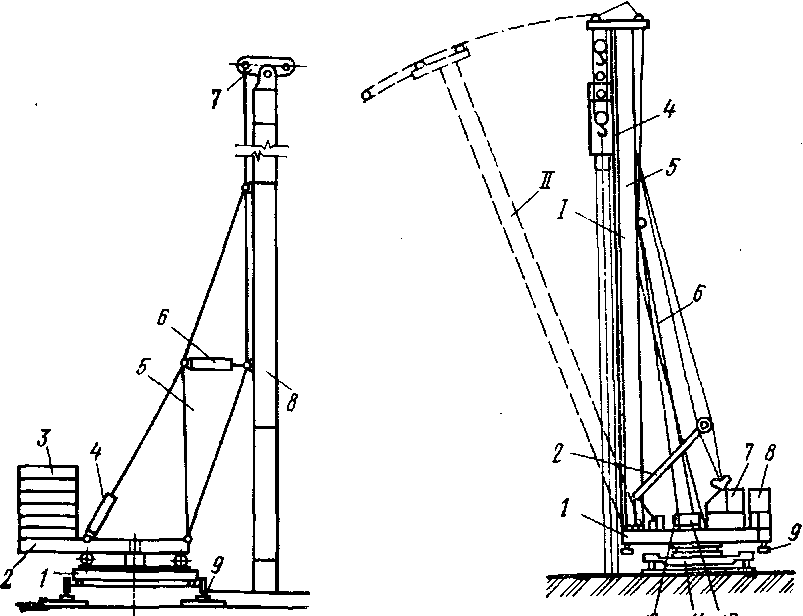

Рис.2.5. Копры на рельсовом ходу. Рис.2.6. Копер с наклоном стрелы.

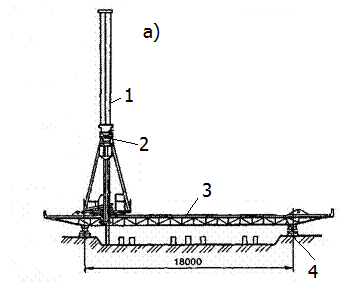

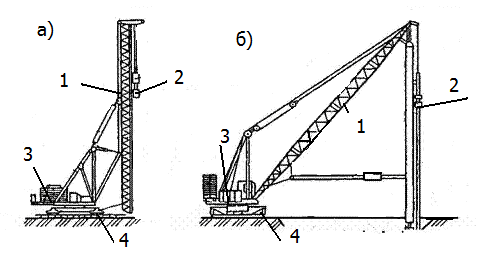

Рис.2.7. Схемы свайных установок на рельсовом ходу: а) - установка мостового типа; б) - универсальный полноповоротный копер; в) - установка на кране . 1 – стрела; 2- погружатель; 3 – мост- вариант а); поворотная платформа – вариант б) и в); 4 – ходовые колеса.
