4.3.2 Экономичность усилителей
КПД двухтактных усилителей без учета тока покоя и прочих тепловых потерь (как правило незначительных) составляет 0.5. Для повышения КПД в усилителях большой мощности (более 0.5 кВт) иногда применяют хитроумные схемы со ступенчатыми источниками питания. То есть, при работе на малых сигналах усилитель питается от низковольтного источника, на больших - от высоковольтного.
4.3.3. Недостатки усилителей, выполненных на транзисторах Несмотря на все ухищрения, такие, как введение глубокой отрицательной обратной связи, использование изощренных схем смещения двухтактных усилителей и т. д., усилители на биполярных транзисторах обладают жестким или (как говорят) транзисторным звучанием. Это отражается не столько в технических параметрах, которые у современных усилителей превосходны, сколько в результате экспертных оценок усилителей. Обуславливается это свойствами биполярного транзистора резко входить в состояние проводимости и давать глубокое насыщение при максимальных сигналах. В результате спектр гармонических искажений усилителей на биполярных транзисторах весьма широк (вплоть до 11-й - 15-й гармоник), богат неприятными для слухового восприятия нечетными гармониками, что и порождает характерное звучание даже при небольшом общем уровне гармонических искажений. Лучшие показатели в этом смысле имеют полевые транзисторы (MOSFET) и электронные лампы (рис.11). Поэтому, усилители, выполненные на этих приборах, занимают свою достойную нишу в общей массе звукотехнического оборудования.
Параметры полевых транзисторов
напряжение
базо/мшр
8 It
напряжение жвор/шш
напряжение сетки

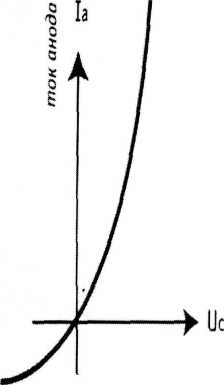

рис. 11
4.3.4 Устойчивость усилителей
В некоторых усилителях при определенных условиях эксплуатации возможно возникновение самовозбуждения, т.е. генерации на высокой (ультразвуковой) частоте. Этому способствует большая глубина обратной связи усилителя и комплексный характер импеданса акустических систем. Естественно, больше всего при этом достается высокочастотным компонентам акустических систем. Для предотвращения самовозбуждения в схемы усилителей вводят специальные цепи и применяют более высокочастотные компоненты.
4.3.5 Комплектующие усилителей
Пожалуй, наиболее сильно общие показатели усилителя определяют параметры выходных транзисторов. Кроме предельно допустимых (максимальные напряжение, ток, мощность, температура), важны и такие параметры, как тепловое сопротивление корпуса, напряжение насыщения и т. д. Весьма большое значение имеют динамические (скоростные) параметры. Чем «быстрее» транзисторы, тем возможна большая глубина обратной связи без опасности возникновения самовозбуждения. В
технологии производства транзисторов ряд параметров является компромиссным. Поэтому, для достижения большой мощности включают необходимое количество транзисторов параллельно, но тогда становится важным еще один параметр - разброс параметров.
Требование сочетания параметров выходных транзисторов всегда заставляло производителей искать транзисторы, изготовленные по самым совершенным для своего времени технологиям.
