Содержание
Введение 3
1. Исходные данные для проектирования производства работ 4
2. Определение состава и объёма работ 5
2.1 Технология последовательности работ 5
3. Земляные работы 5
3.1 Калькуляция трудовых затрат на земляные работы 10
3.2 Расчёт производительности машин и продолжительности работ 10
3.3 Выбор вида и подсчёт количества транспортных средств 12
3.4 Определение стоимости производства земляных работ 13
3.5 Расчёт кавальеров 15
4. Монтажные работы 16
4.1 Калькуляция трудовых затрат на монтажные работы 16
4.2 Выбор монтажного крана 18
4.3 Определение стоимости производства монтажных работ 19
5. Контроль качества 20
5.1 Монтажных работ 20
5.2 Земляных работ 21
6. Техника безопасности 22
6.1 Организация строительной площадки, участков работ
и рабочих мест 22
6.2 Эксплуатация строительных машин 23
6.3 Земляные работы 23
6.4 Монтажные работы 24
7. Технико-экономические показатели 26
8. Список используемой литературы 30
Введение
Целью данного курсового проекта является найти решение технологического проектирования и устройства подземной части здания.
В ходе выполнения курсового проекта, я рассмотрела следующие вопросы:
разработка котлована экскаватором;
технологическая схема на монтаж фундаментов и цокольных балок;
календарный план производства подземной части здания;
подбор необходимой техники для производства всех видов работ;
составление калькуляции на затраты.
1 Исходные данные для проектирования производства работ
Тип
грунта по трудности разработки
механизированным способом II. Глубина
котлована 1,65 м. Грунт – глина жирная,
с примесью щебня, гравия, гальки и
строительного мусора. Средняя плотность
в естественном залегании
.
Коэффициент первоначального разрыхления
(учитывает увеличение объёма)
,
а коэффициент остаточного разрыхления
.
Крутизна откоса, выраженная углом откоса
к горизонту как отношение 1: m = H : а, где
m – коэффициент крутизны откоса равняется
1: m = 1:0,25.

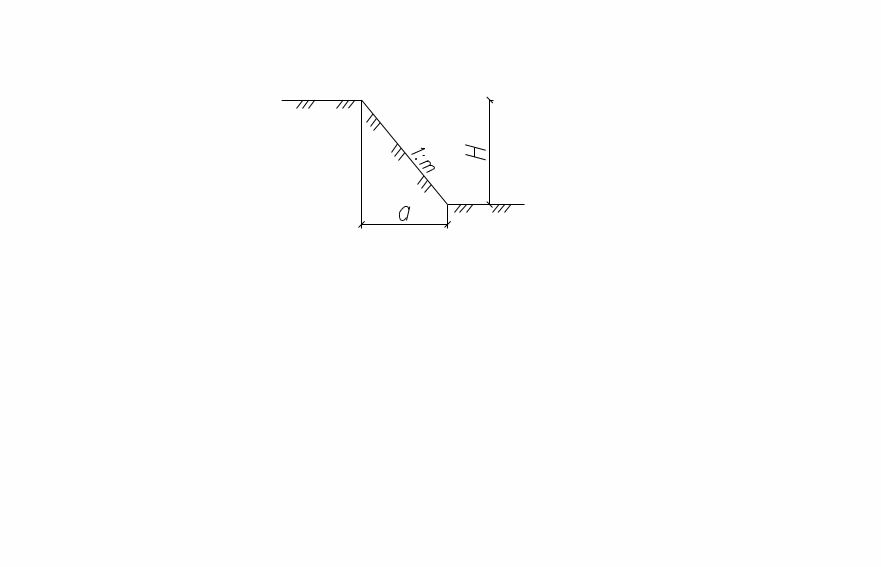

Рис. 1
Таблица 1-Характеристика условий разработки грунта
Показатели |
Наименование грунта |
1. Группа грунта при механизированной разработке |
III – глина жирная, с примесью щебня, гравия, гальки и строительного мусора |
2.
Объёмная масса грунта
|
1,90 |
3. Крутизна откосов 1: m |
1:0,25 |
4. Расстояние по горизонтали от основания откоса выемки до ближайшей опоры машины c, м |
2 |
5. Коэффициенты увеличения объёма грунта, %
|
26 8 |
2 Определение состава и объема
2.1. Технологическая последовательность работ
1) Подготовительные работы:
разбивка земляного сооружения.
